Beschreibung

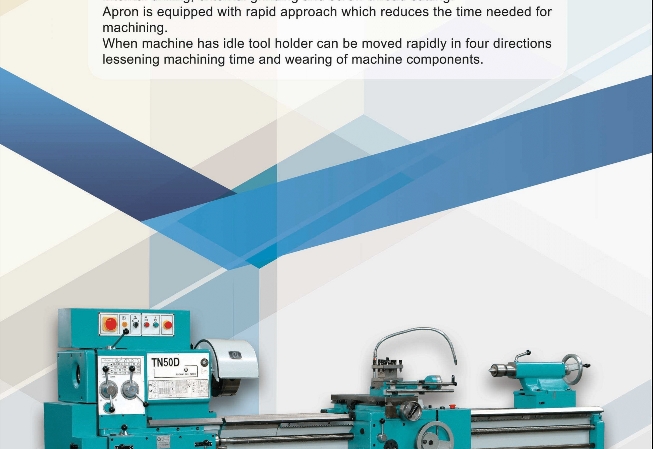

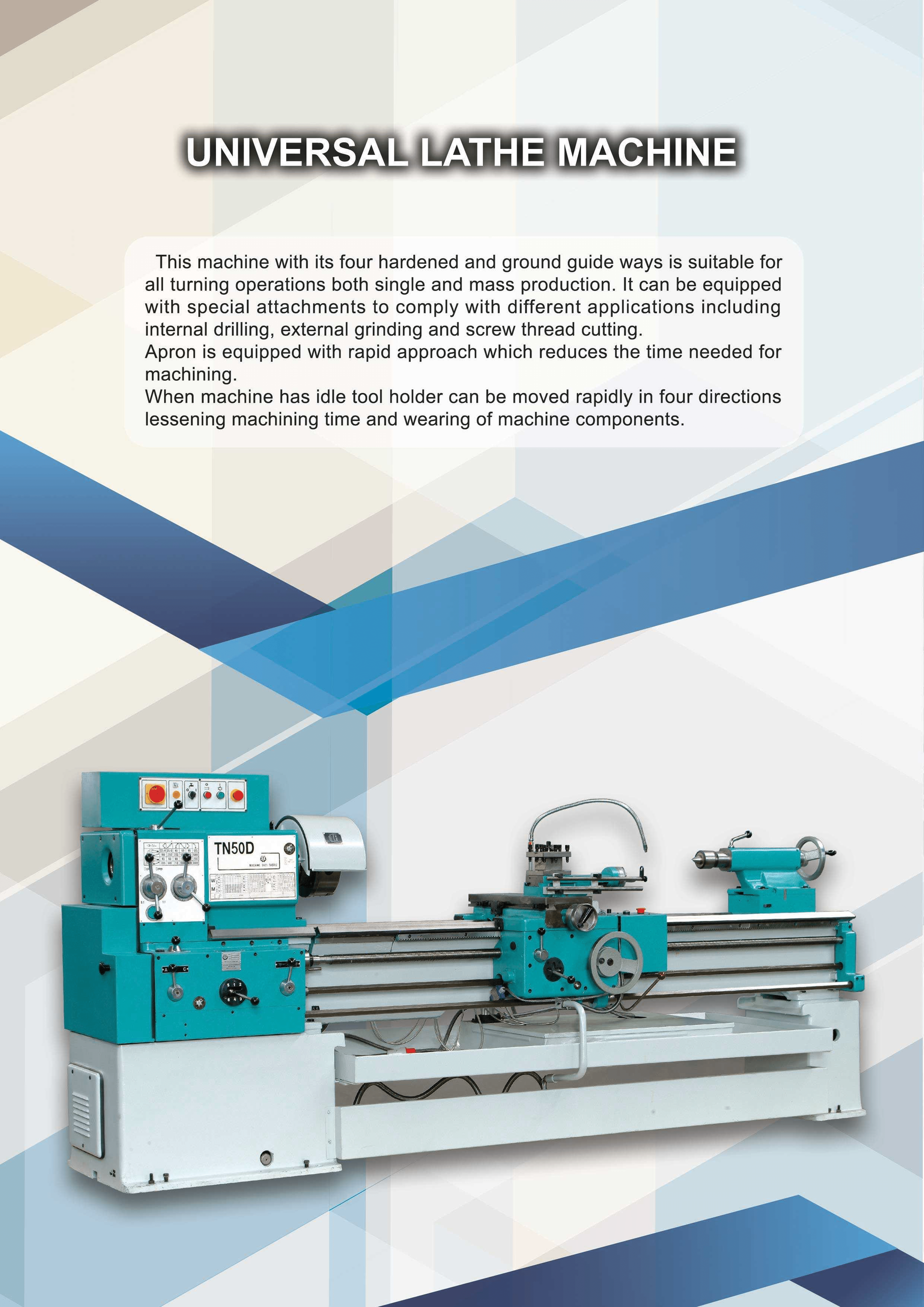

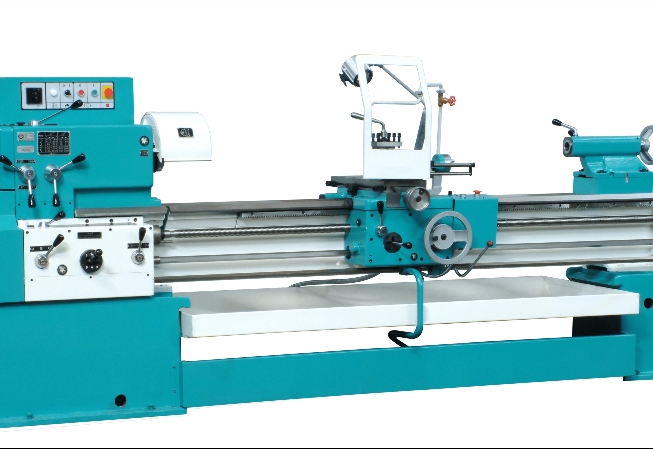

Mit ihren vier gehärteten und geschliffenen Führungsbahnen ist diese Maschine für alle Drehbearbeitungen sowohl in der Einzel- als auch in der Serienfertigung geeignet.
Für unterschiedliche Anwendungen wie Innenbohren, Außenschleifen und Gewindeschneiden kann sie mit Spezialaufsätzen ausgestattet werden.
Die Schürze ist mit einem Eilgang ausgestattet, was den Zeitaufwand für die Bearbeitung reduziert.
Im Stillstand der Maschine kann der Werkzeughalter schnell in vier Richtungen bewegt werden, was die Bearbeitungszeit und den Verschleiß der Maschinenkomponenten reduziert.
1500/2000/3000 MODELLE VERFÜGBAR.

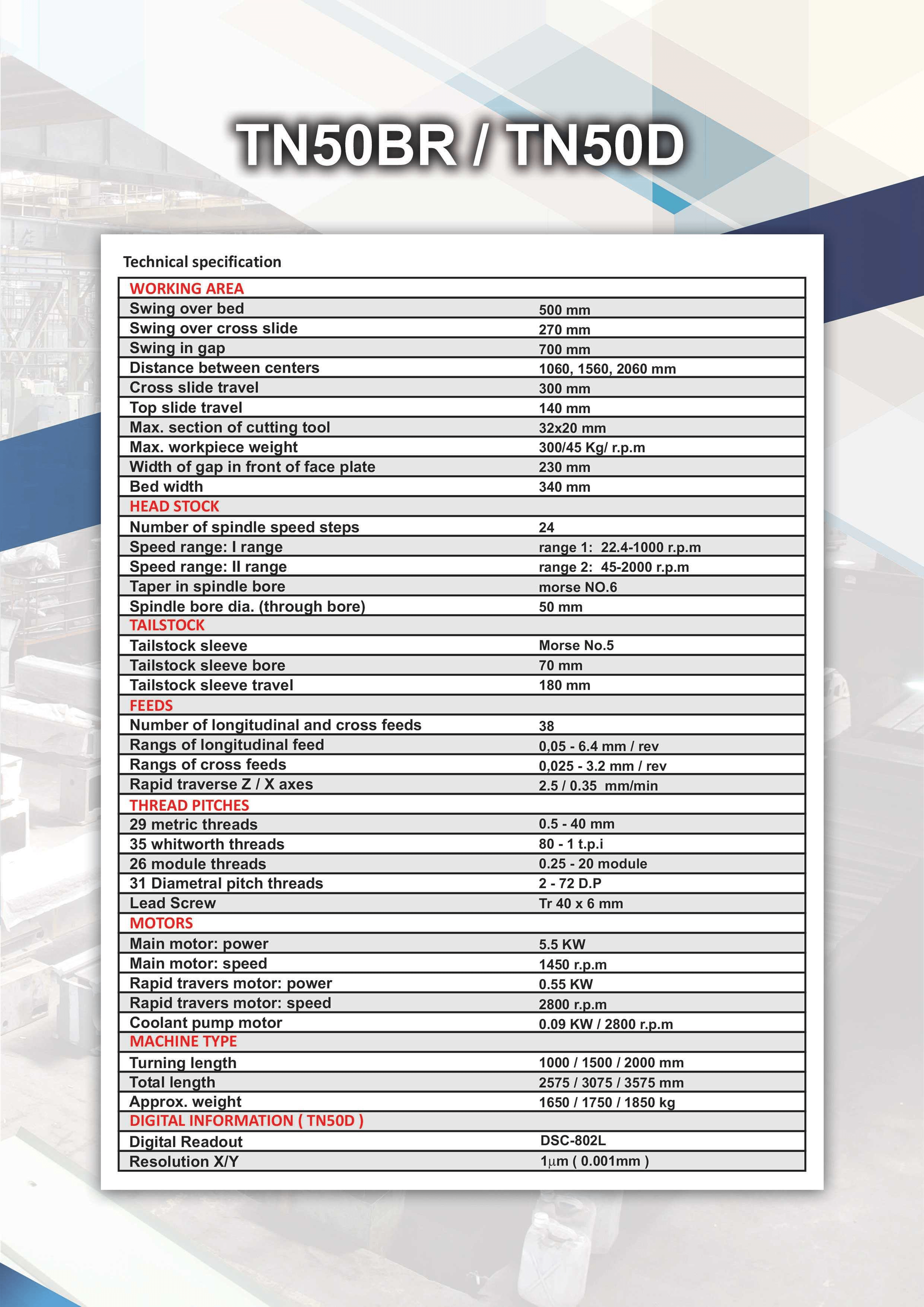

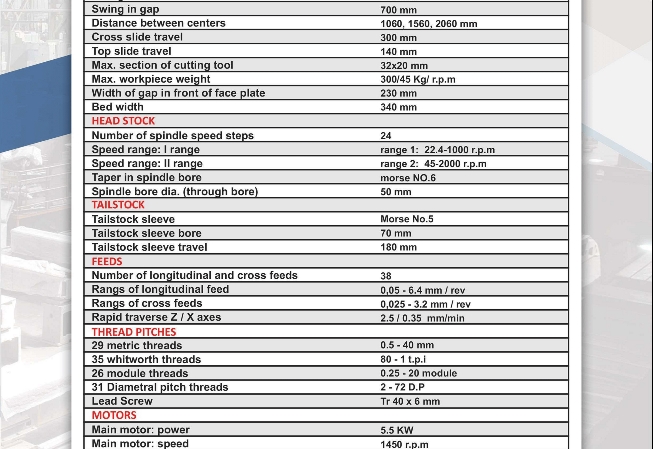

Technische Spezifikation
ARBEITSBEREICH
Schwenkbereich über Bett: 500 mm
Überschwenkbarer Querschlitten: 270 mm
Einschwenkbreite: 700 mm
Abstand zwischen den Spitzen: 1060, 1560, 2060 mm
Bruttoschlittenweg: 300 mm
Oberer Schlittenweg: 140 mm
Max. Abschnitt des Schneidwerkzeugs: 32x20 mm
Max. Werkstückgewicht: 300/45/ U/min
Spaltbreite vor der Stulpschiene: 230 mm
Bettbreite: 340 mm
KOPFSTOCK
Anzahl der Spindelgeschwindigkeitsstufen: 24
Drehzahlbereich: Ich reiche von 22,4 bis 1000 U/min
Geschwindigkeitsbereich: ll-Bereich 45-2000 U/min
Raper in Spindelbohrung: Morse Nr. 6
Spindelbohrungsdurchmesser. (durch Borg): 50 mm
TAILSTOC
Reitstockhülse: Morse Nr. 5
Schienenhülsenbohrung: 70 mm
Fallstock-Hülsenweg: 180 mm
EINSPEISUNGEN
Anzahl Längs- und Querzuführungen: 38
angs o1 lonailuainal teea: 0,05-6,4 mm / rev
Quervorschubwinkel: 0,025 - 3,2 mm / U
Eilgang Z-/X-Achsen: 2,5 / 0,35 mm/min
GEWINDESTEIGUNGEN
29 metrische Gewinde: 0,5 - 40 mm
35 Whitworth-Threads: 80 - 1t.pi
26 Modulfäden: 0,25 - 20 Module
31 Gewinde mit diametraler Steigung : 2-72 DP
Leitspindel : Tr 40x 6 mm
MOTOREN
Hauptmotor: Leistung 5,5 KW
Hauptmotor: Drehzahl 1450 U/min
Eilgangmotor: Leistung 0,55 KW
Eilgangmotorgeschwindigkeit 2800 U/min
Kühlmittelpumpenmotor: 0,09 KW / 2800 U/min
MASCHINENTYP
Drehlänge: 1000 / 1500 / 2000 mm
Gesamtlänge: 2575 / 3075 / 3575 mm
Ca. Gewicht: 1650 / 1750 / 1850 kg
DIGITALE INFORMATIONEN (TNSOD)
Digitale Anzeige: DSC – 802L
Auflösung
