Beschreibung

Modell 2015

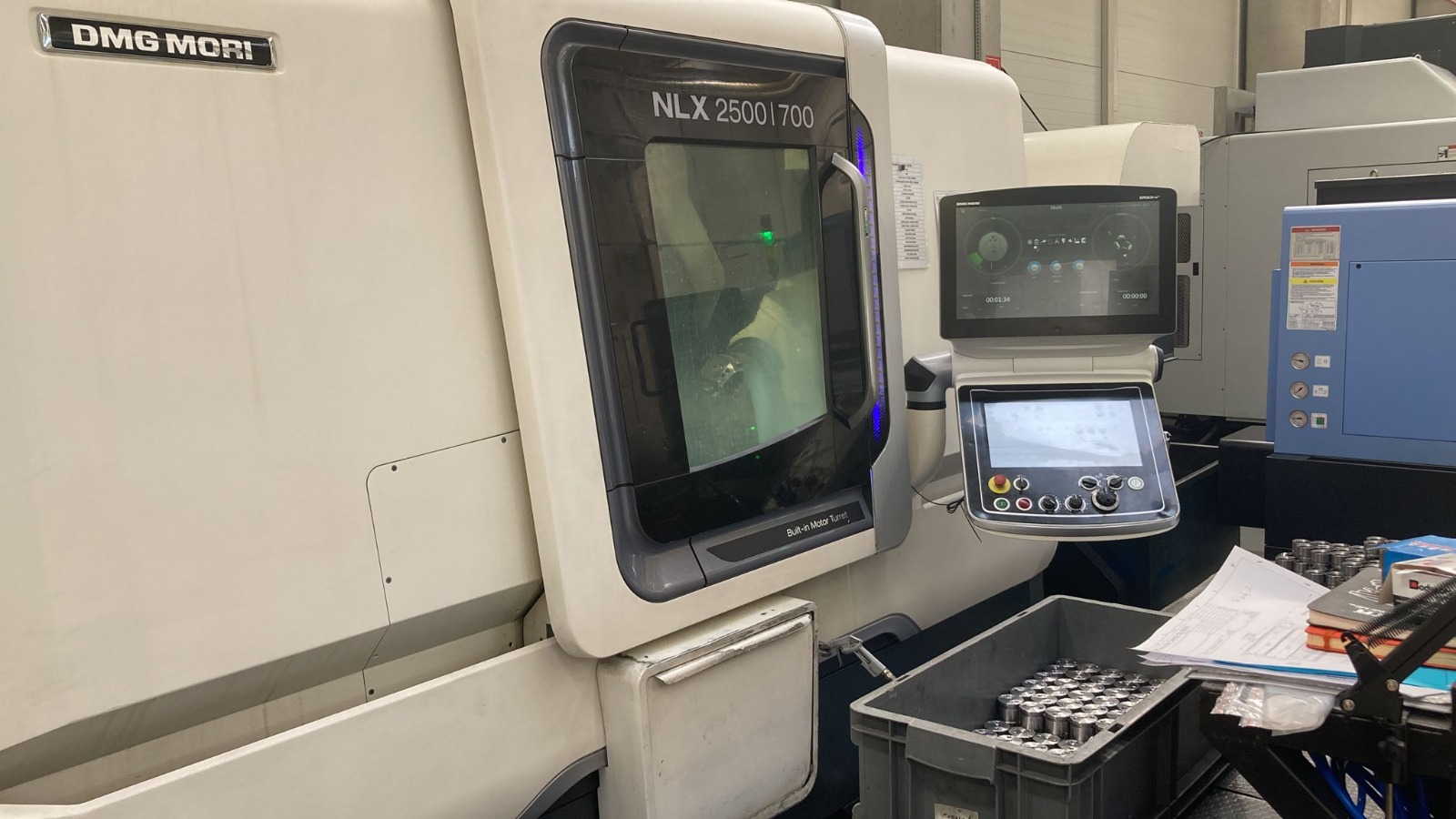

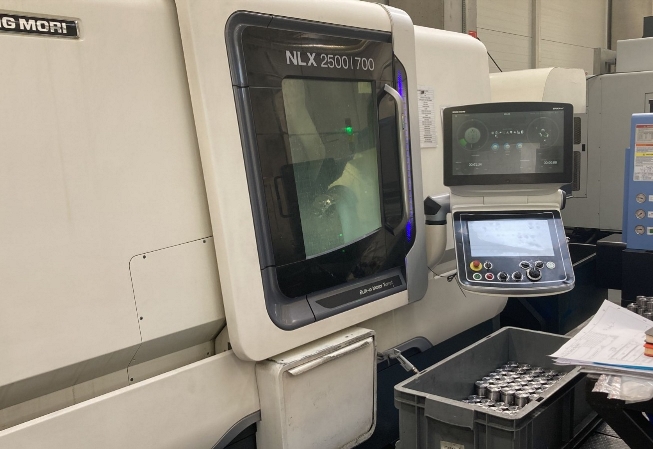

DMG MORI

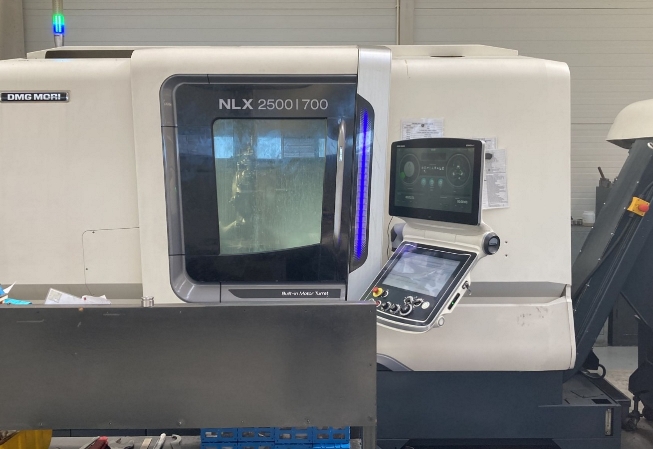

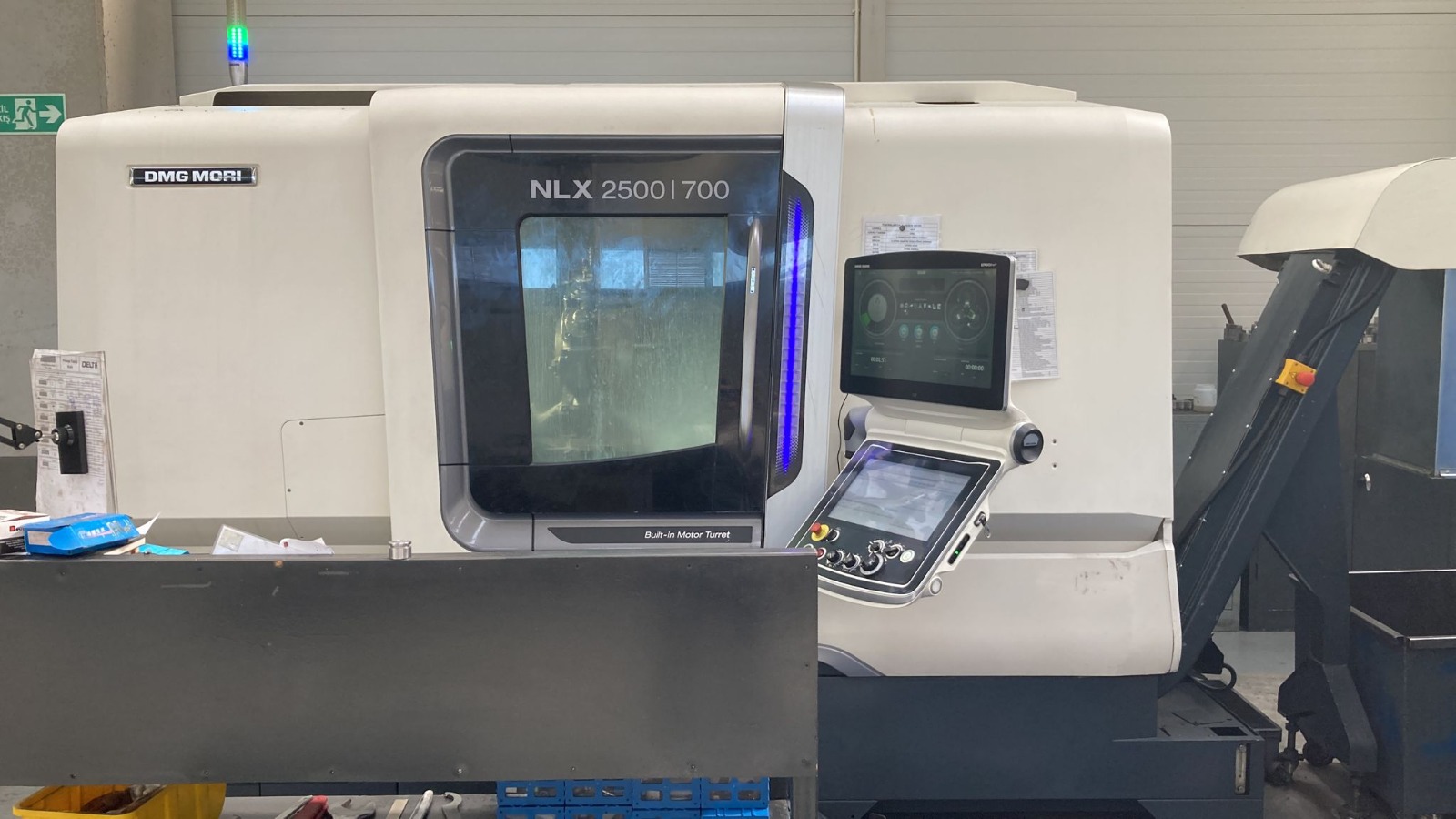

NLX2500SY 700
CNC-Drehmaschinen – Multitasking-Drehmaschine

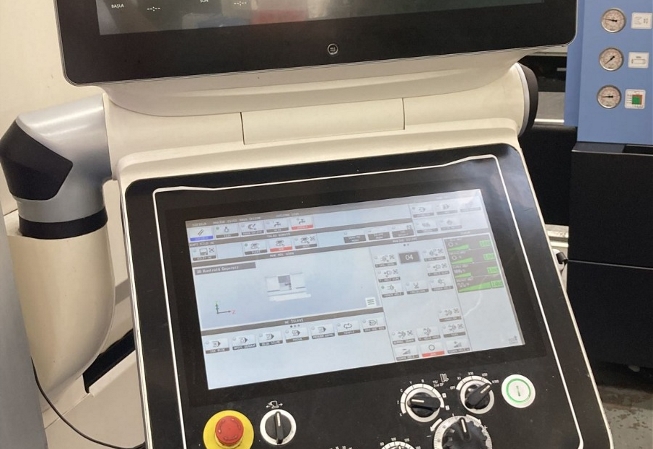

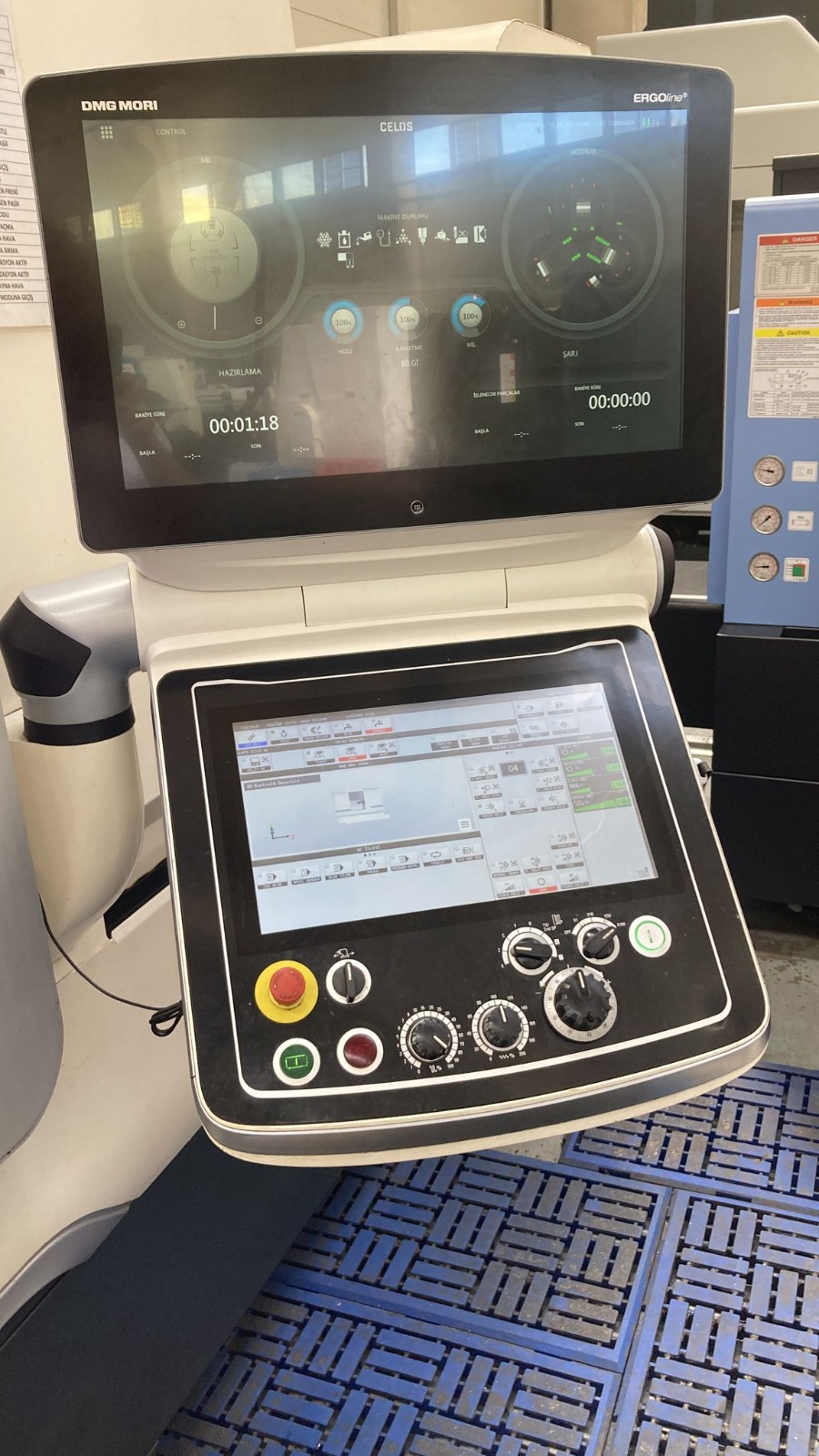

CNC-Steuerung: CELOS ERGOline
Kapazität
Verfahrweg X-Achse mm: 260
Verfahrweg der Y-Achse mm: ±50
Verfahrweg der Z-Achse mm: 795
Drehlänge mm: 705
Schaukeldurchmesser mm: ø 366
Schwenkbereich über Bett mm: ø 920
Schwenkbereich über Querschlitten mm: ø742
Stangenarbeitskapazität mm: 80

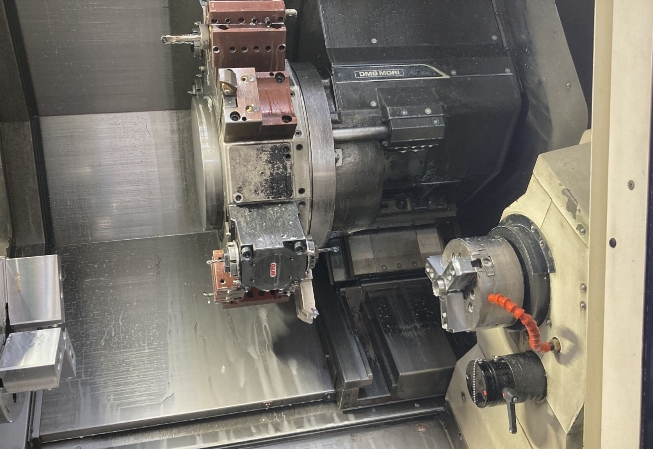

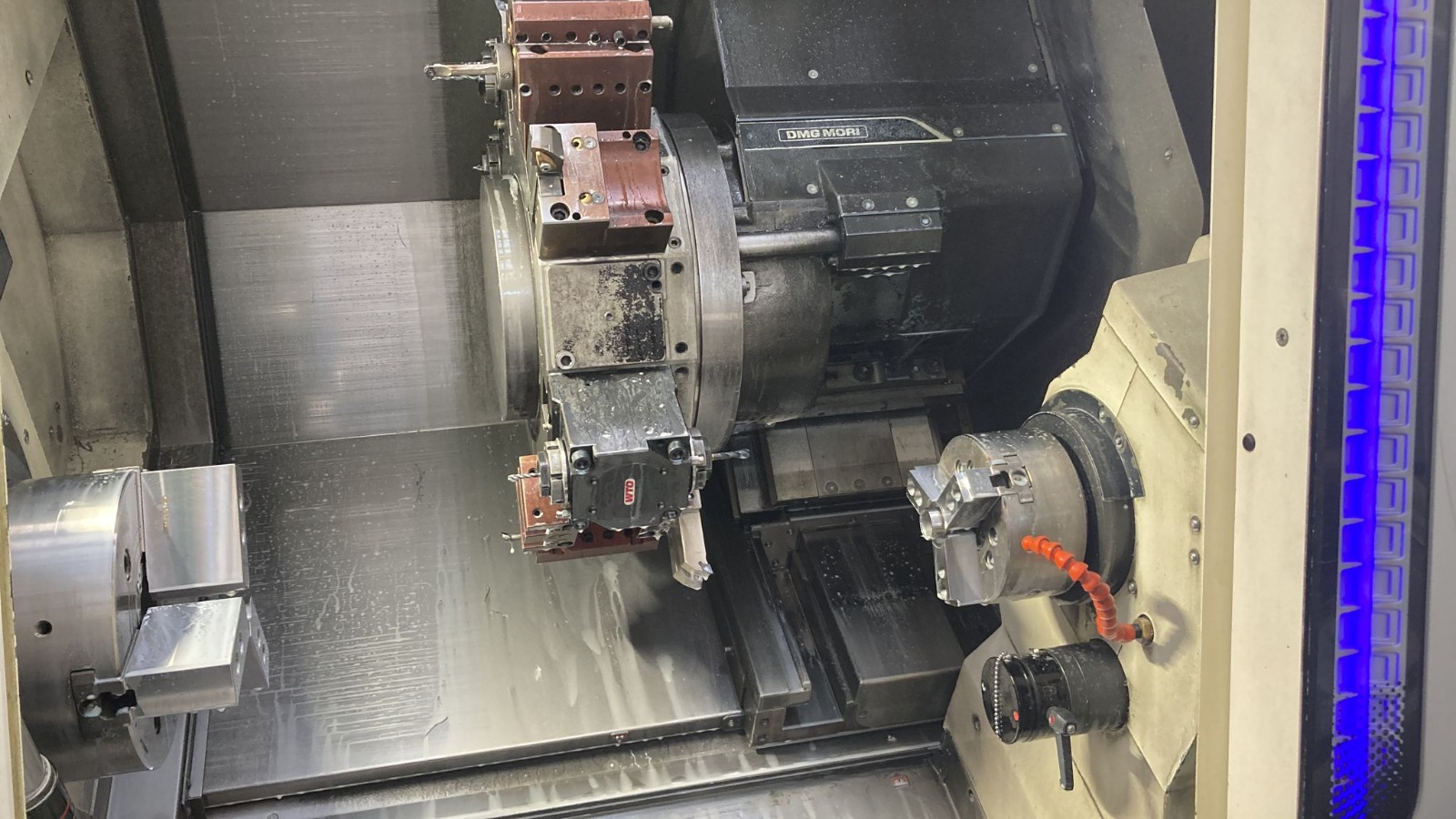

Oberer Turm
Anzahl Werkzeugplätze St.: 10
Drehzahlangetriebene Werkzeuge U/min: 10.000
Antriebsleistung angetriebene Werkzeuge kW: 5,5/3,7
Hauptspindel
Drehzahl Spindel U/min: 4.000
Antriebsleistung Spindel kW: 18,5/15
Spindelbohrung mm: ø111
Spindelnase: JIS A2-8
Gegenspindel
Drehzahl Spindel U/min: 6.000
Antriebsleistung Spindel kW: 11/7,5
Spindelbohrung mm: ø73
Spindelnase: JIS A2-5
Gegenspindelweg mm: 734
Ausrüstung

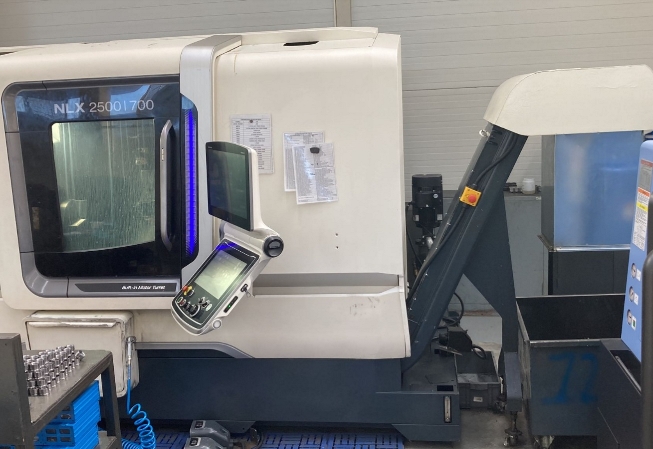

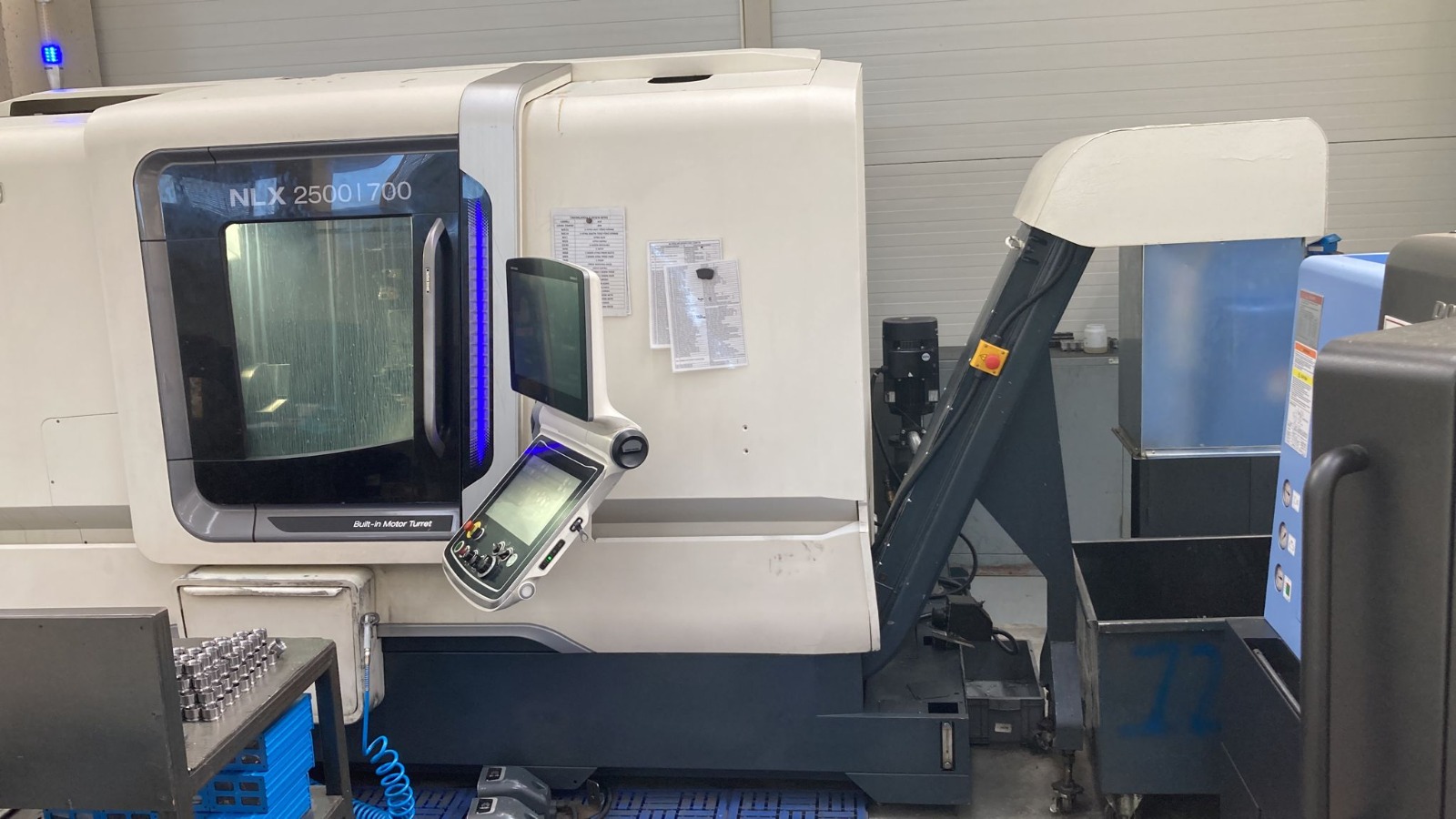

Späneförderer

Signallampe
Werkzeugmessarm
Teilefänger
verschiedene Kiefer
verschiedene Werkzeuge
Arbeitszeit Stunden
Unter Strom: 40.000

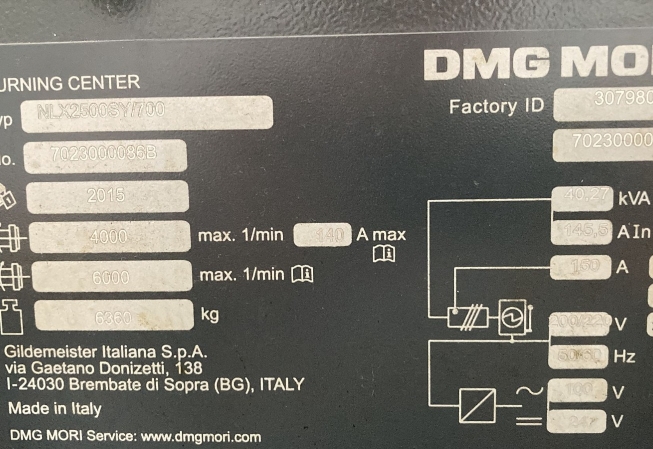

Nennleistung kVA: 40,27
Grundmaße/Gewicht der Maschine
Länge mm: 3,981
Breite mm: 2.106
Höhe mm: 2.200
Gewicht kg: 6.300
