Beschreibung

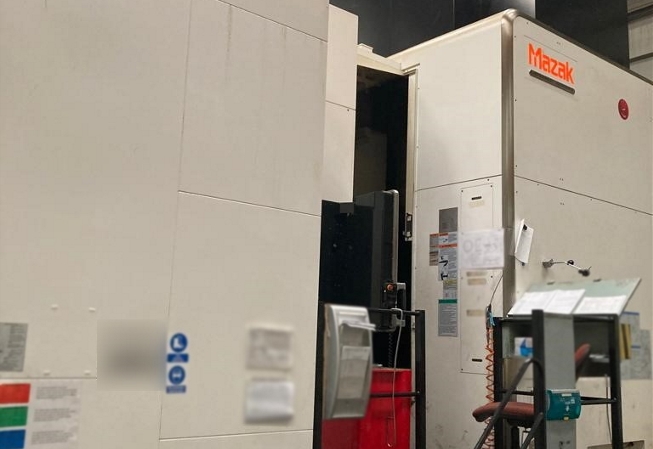

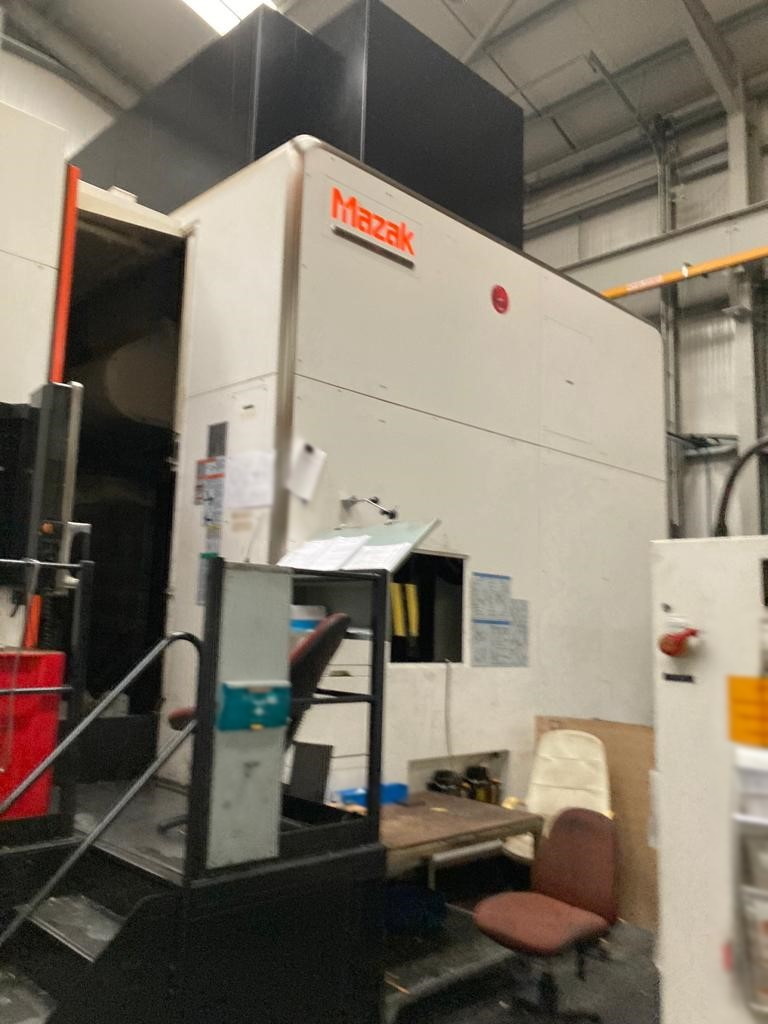

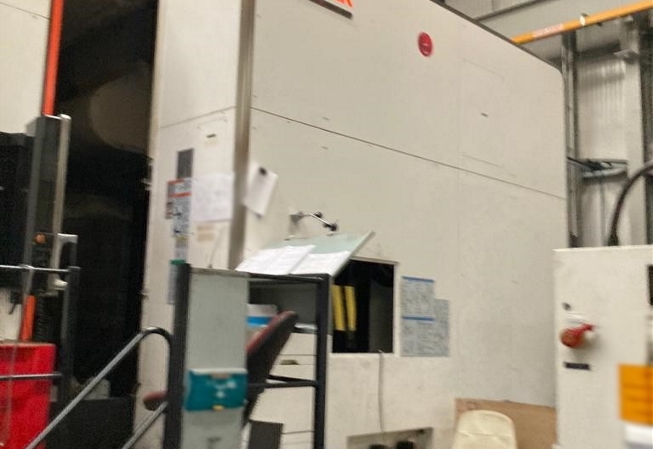

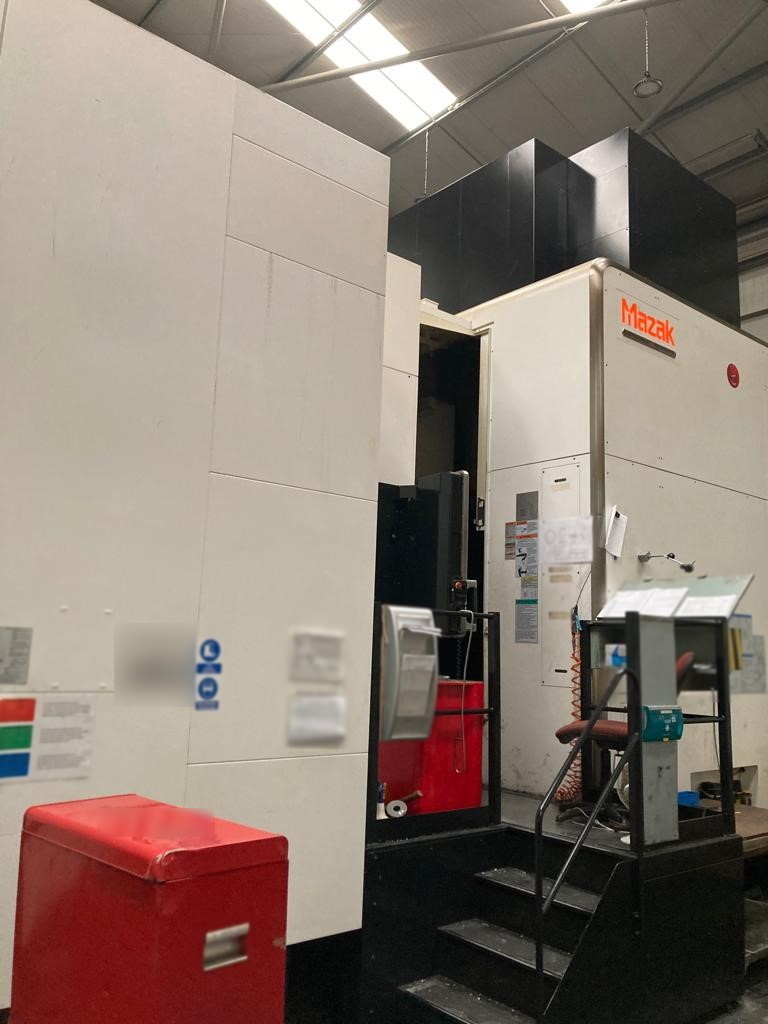

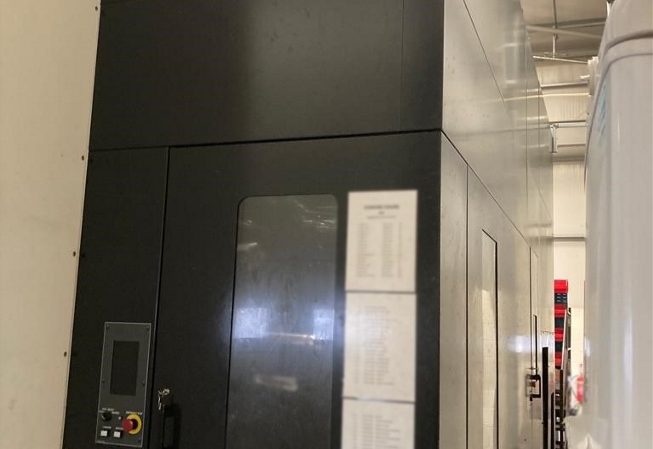

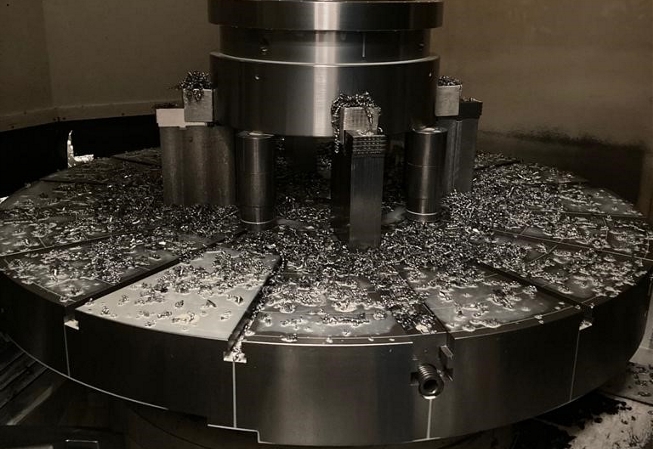

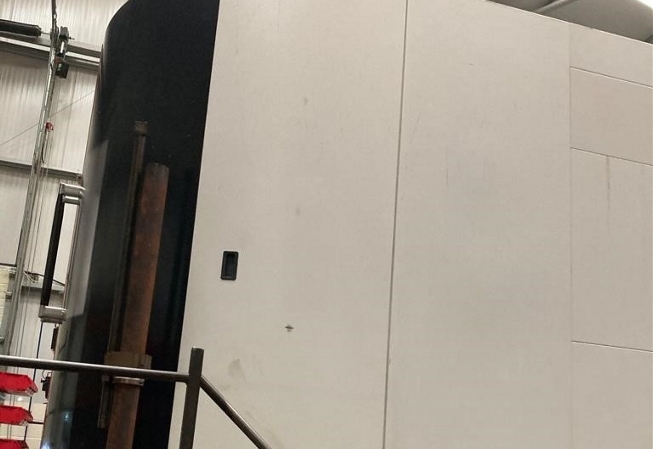

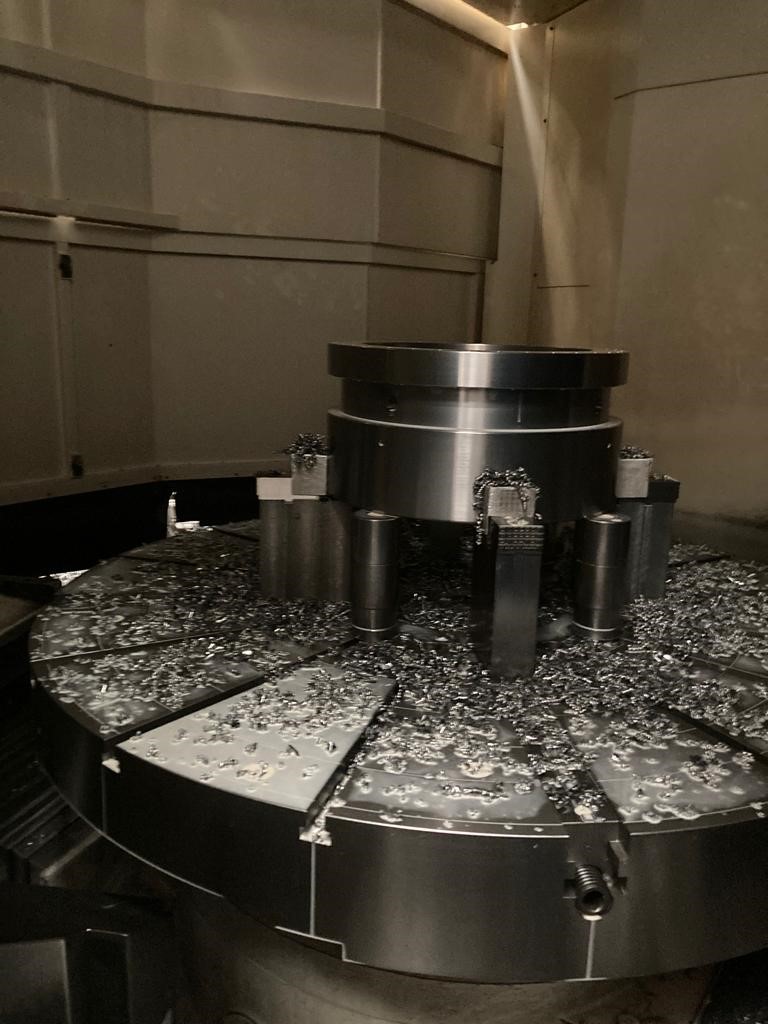

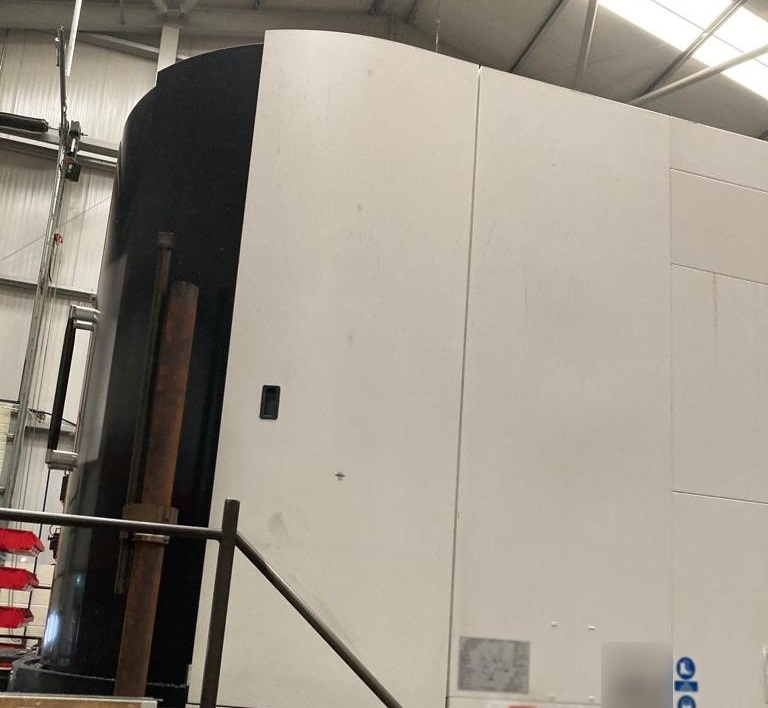

Mazak Integrex e-1850V/12-II 5-Achsen-CNC-Vertikal-Dreh-/Fräszentrum

Hersteller Mazak
Modell Integrex e-1850V/12-II
Jahr 2011

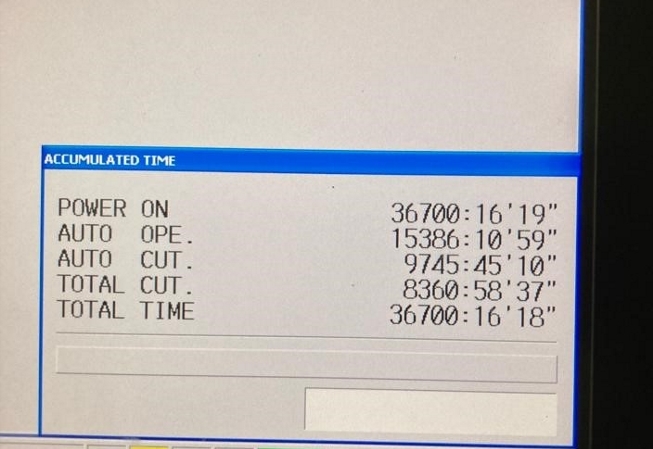

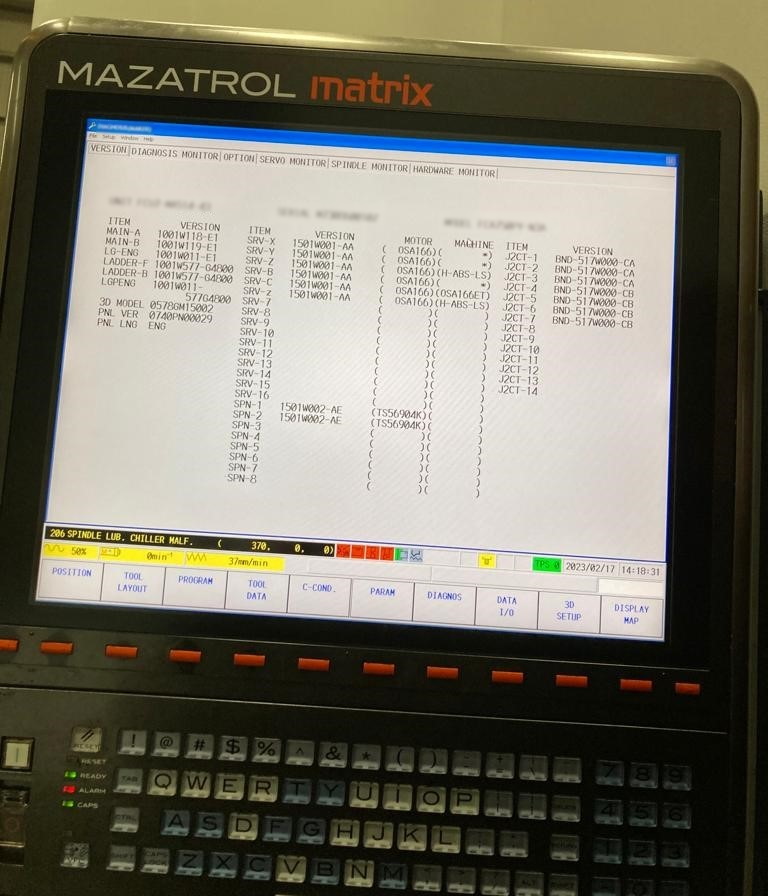

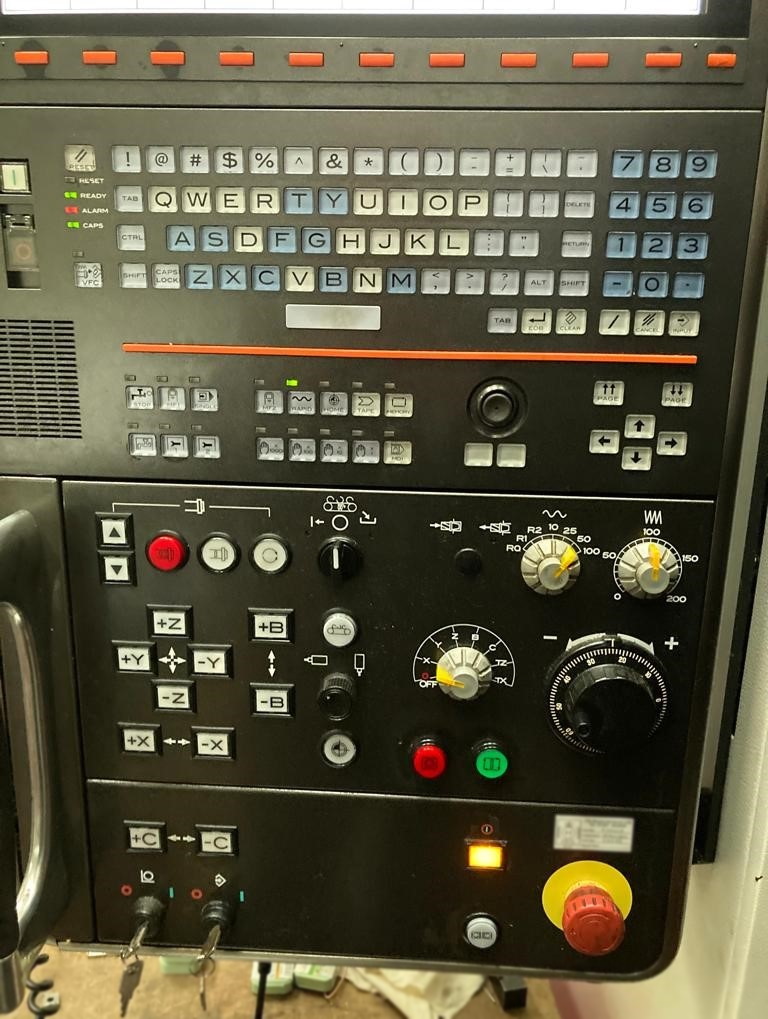

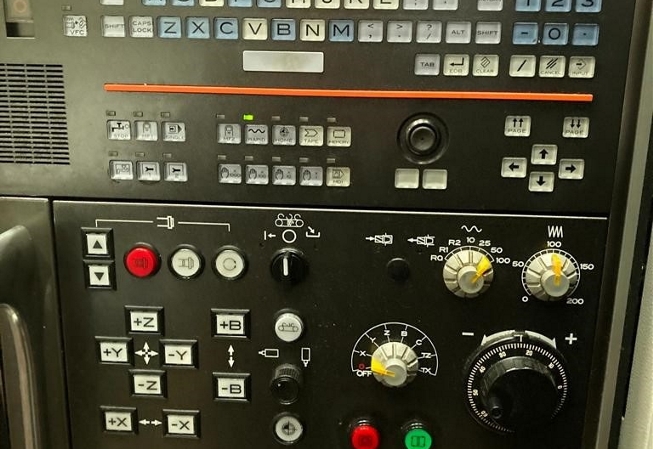

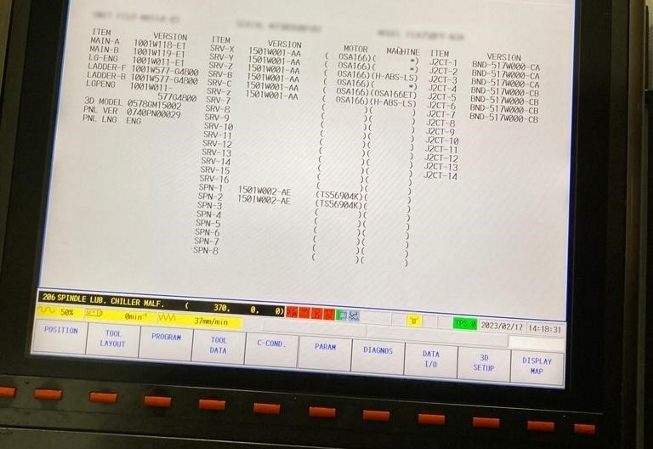

Steuern Sie die Mazatrol-Matrix
VORSCHUBGESCHÄFTE
Eilgang (X-, Y-, Z-Achse) 40.000 mm/min.
Schnittvorschub (X-, Y-, Z-Achse) 40.000 mm/min.
Neigungsgeschwindigkeit der B-Achse 30 U/min
Drehzahl der C-Achse 6,7 U/min

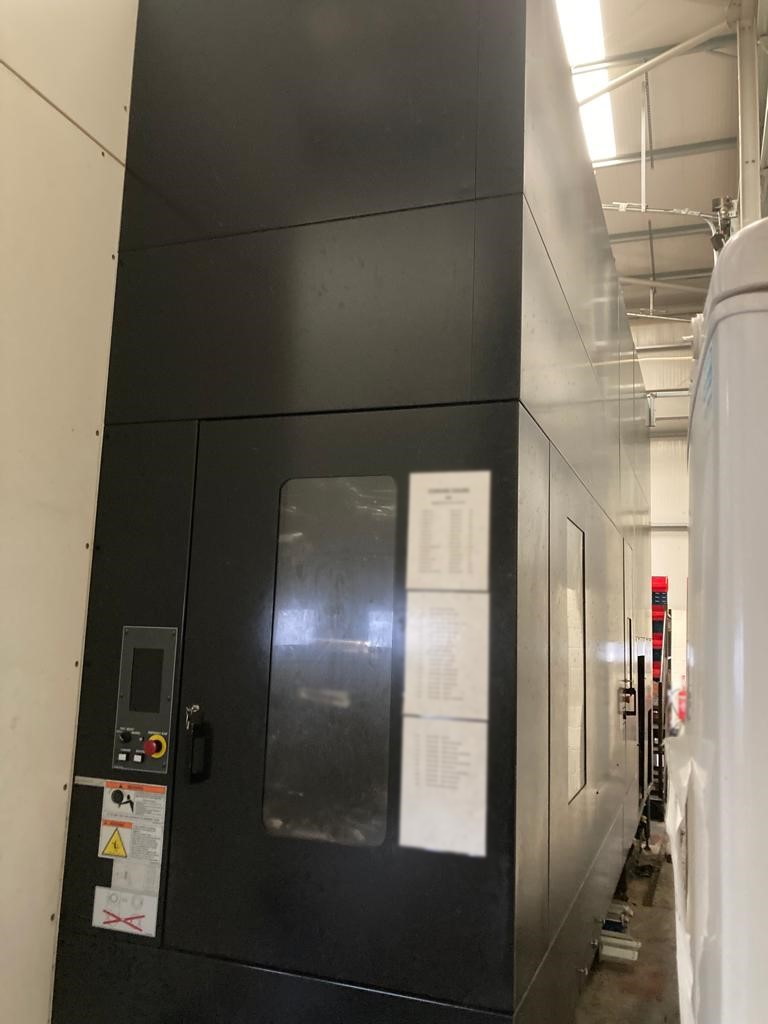

ATC TOOL MAGAZIN
Werkzeugspeicherkapazität 80
Werkzeugauswahlsystem feste Adresse des Magazins,
Automatische Auswahl kurzer Pfade
Werkzeugschaft Typ CAT 50
Haltebolzentyp Yamazaki ANSI-Typ
Maximaler Durchmesser des Werkzeugs im Magazin
mit Nebenwerkzeugen Ø 135 mm
ohne Nebenwerkzeuge Ø 260 mm
Maximale Werkzeuglänge 650 mm
Maximales Gewicht des Werkzeugs 30 kgf
Werkzeugwechselzeit (Span zu Span) 8,5 Sekunden
TANKS
Fassungsvermögen des Schmieröltanks 3 Liter

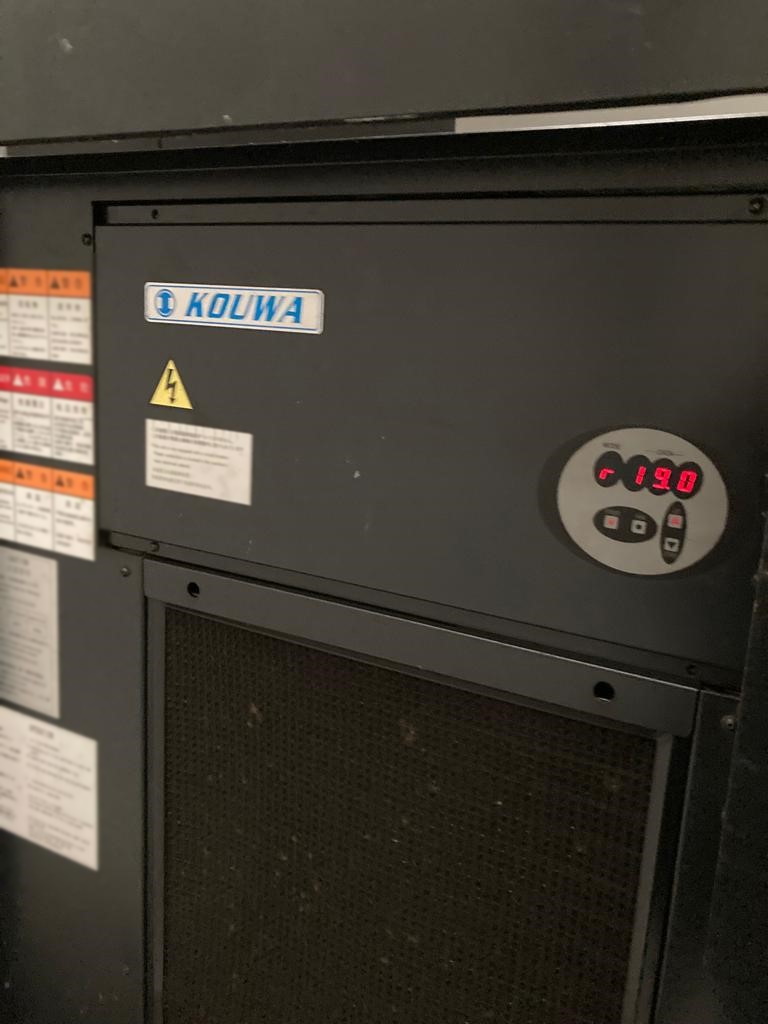

Fassungsvermögen des Spindelkühlflüssigkeitstanks: 70 Liter
Tankinhalt der Hydraulikeinheit 46 Liter
Fassungsvermögen des Tischschmiertanks: 20 Liter
Fassungsvermögen des Kühlmitteltanks 1300 Liter
MASCHINENABMESSUNGEN
Höhe 5760 mm
Breite 6752 mm
Tiefe 11238 mm
Gewicht ca. 60.000 kgf
