Beschreibung

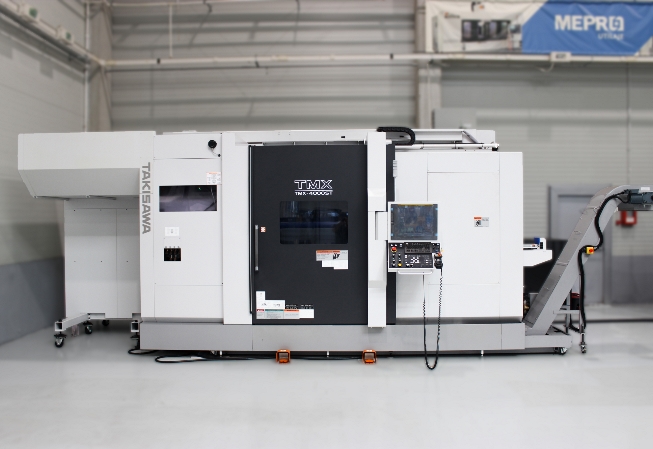

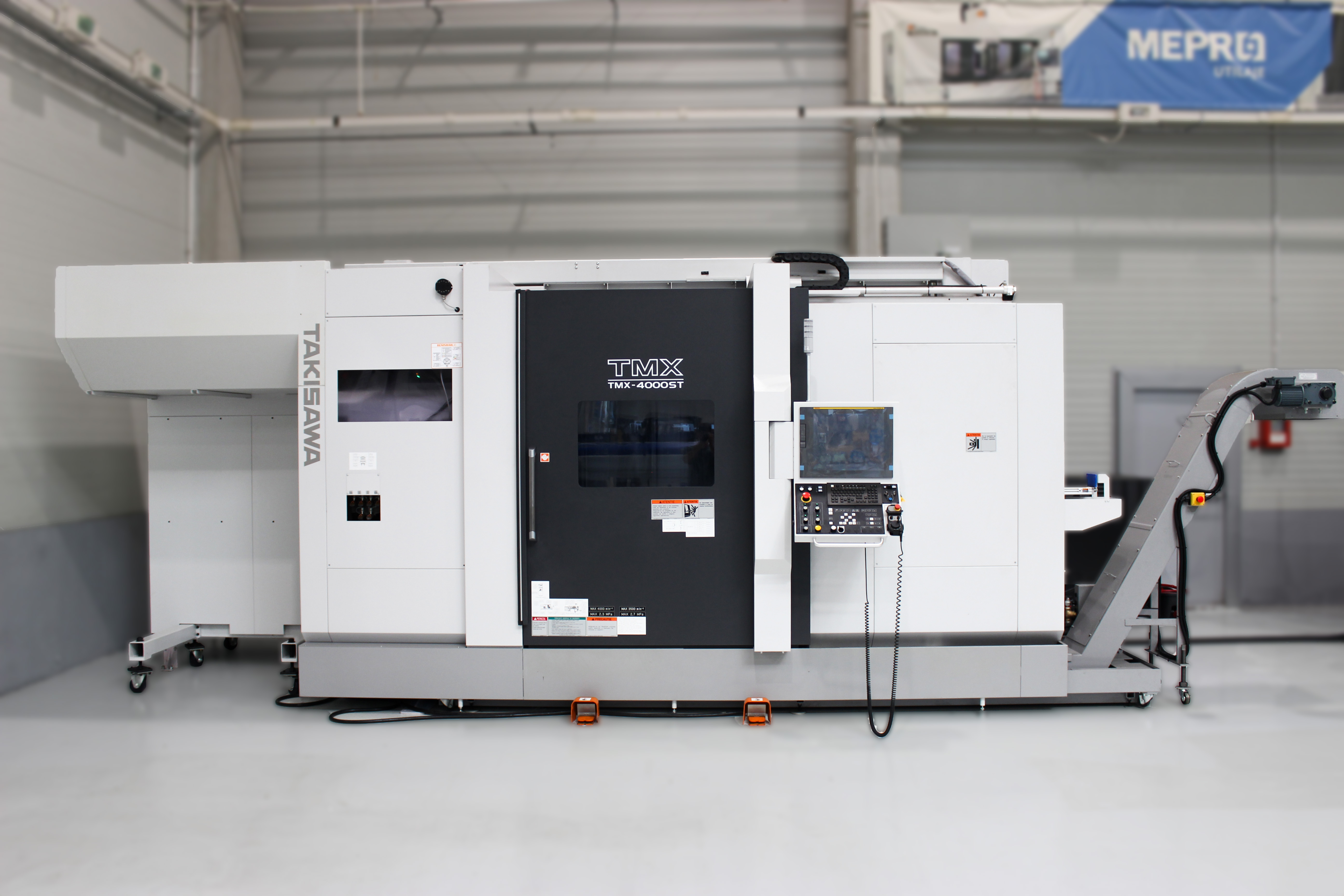

Multitasking-Drehzentrum Typ TMX-4000ST, Baujahr 2022



Hauptspindel


Spindeltyp: A2-8
Spindelbohrungsdurchmesser: 10,256 mm
Maximale Spindelgeschwindigkeit: 4.000 U/min
Spindelmotorleistung (kontinuierlich / 30 Min.): 22 / 26 kW
Maximales Spindeldrehmoment (Dauerbetrieb / 30 Min.): 512 / 606 Nm
Spindellagerdurchmesser: 140 mm
Spindelbohrungsdurchmesser: 91 mm
Maximaler Stangenbearbeitungsdurchmesser: 80 mm


Sekundärspindel

Spindeltyp: A2-8
Spindelbohrungsdurchmesser: 10,256 mm
Maximale Spindelgeschwindigkeit: 4.000 U/min
Spindelmotorleistung (kontinuierlich / 30 Min.): 15 / 22 kW
Maximales Spindeldrehmoment (Dauerbetrieb / 30 Min.): 263 / 359 Nm
Spindellagerdurchmesser: 140 mm
Spindelbohrungsdurchmesser: 91 mm
Maximaler Stangenbearbeitungsdurchmesser: 80 mm



Frässpindel (B-Achse)
Frässpindeltyp: Frässpindel mit ATC (Automatischer Werkzeugwechsler)
Minimaler Indexierungswinkel: 1 Grad
Getriebetyp für B-Achse: Rollengetriebe
Maximale Spindelgeschwindigkeit für die Sekundärspindel: 12.000 U/min
Spindelmotorleistung für die Frässpindel (Dauerbetrieb / 30 Min.): 15 / 22 kW DDS Maximales Spindeldrehmoment für die Frässpindel (Dauerbetrieb / 30 Min.): 68 / 97 Nm


ATC (Automatischer Werkzeugwechsler)

Werkzeughaltertyp: CAPTO C6

Anzahl der Magazinplätze: 80

Werkzeugauswahl: Bidirektional

Maximaler Werkzeugdurchmesser (mit angrenzenden Werkzeugen): 90 mm

Maximaler Werkzeugdurchmesser (ohne angrenzende Werkzeuge): 125 mm

Maximale Werkzeuglänge: 400 mm

Maximales Werkzeuggewicht: 10 kg

Werkzeugwechselzeit (TT): 2 Sekunden


Dimensionen und Gewicht

Abmessungen (L x B x H): 5.710 x 3.000 x 3.160 mm
Gewicht: 17.000 kg


Zubehör im Maschinenpreis enthalten

IN DER ANHÄNGIGEN DATEI ERWÄHNT
