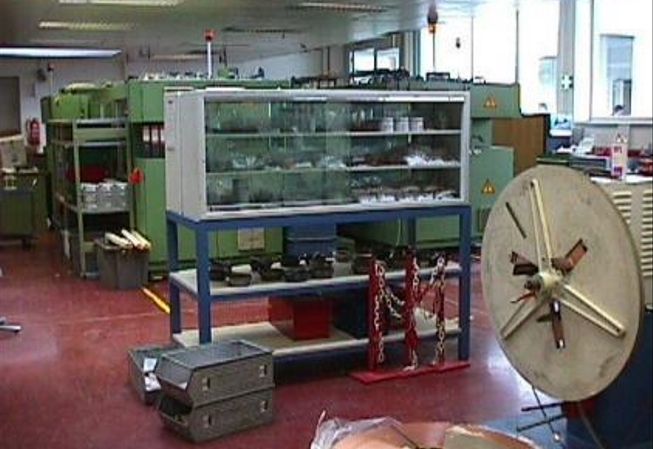

Schrack III, RY-Träger Baujahr 2000 Stanz- und Biegemaschine

BESCHREIBUNG

Stanz- und Umformzentrum
Flexibles Fertigungssystem zur Herstellung von Relais

Stromversorgung

Netzanschluss 3 x 380 V
Frequenz 50 Hz
Steuerspannung 24 V
Hilfsspannung 24 V = 220 V 50Hz
Druckluft min. max. 4 / 6 bar

Maße
Materialeinlaufhöhe ca. 1340 mm
Rollen 800 x 800 x 1300 mm
Gewicht Gesamtsystem (ohne Reinigungssystem) Ca. 14.000 kg

Hauptantrieb
Typ Hytrokmotor mit Bremse
Typ BBC. T5 F4 E4 + TB 24

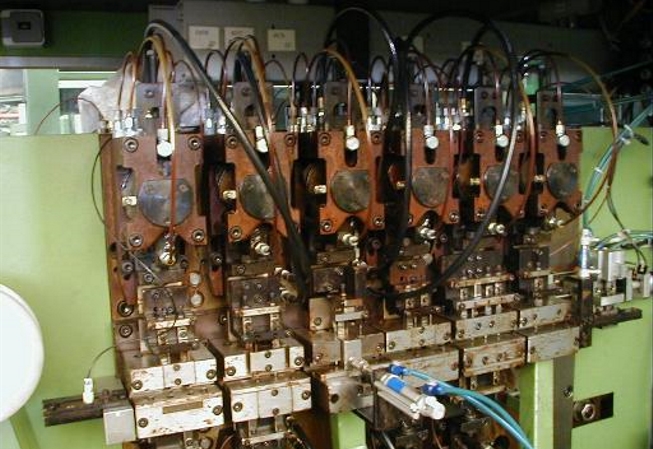

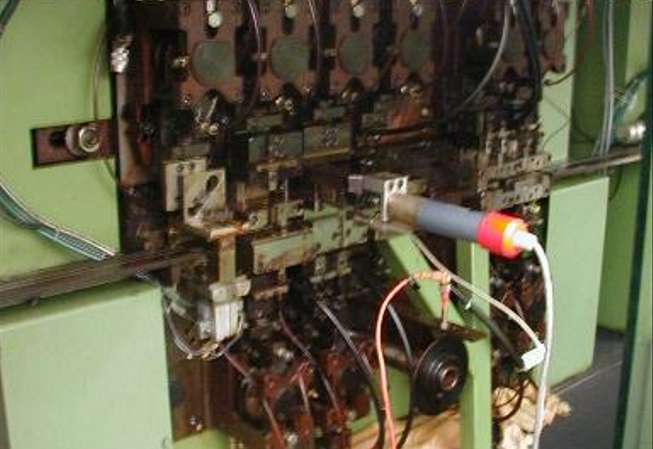

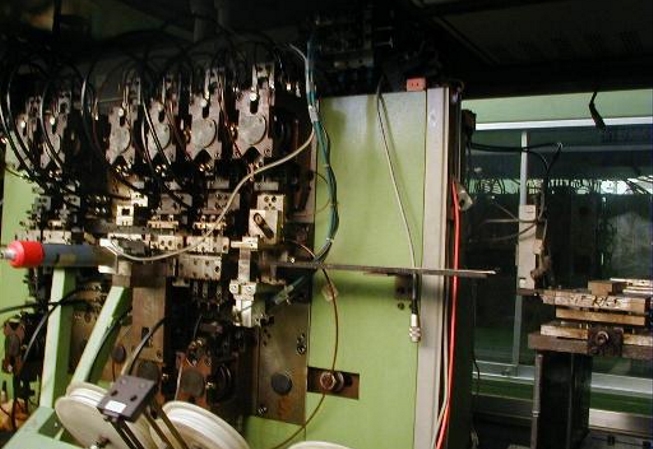

Transferbiegeeinheit
Antrieb über Zahnriemen, je eine volle Wechselplatte vorne und hinten,
Zentralschmierung

Anschluss Anzahl der Anschlussmöglichkeiten je 12 Übergabeeinheiten vorne und
hinten bzw. je 6 Mittelstempelkonsolen vorn und hinten

Hub der Übertragungseinheit Verformungskraft zwangsnockengesteuert, max. 22 mm max.
7,5 KN

Transfereinheit Hub Verformungskraft Exzenterantrieb, max. 8 mm, max. 15 KN
Mittelstößel Hub Antrieb über Direktgetriebe, zwangsnockengesteuert, max. 22
mm, max. 7,5 KN

Schmierung über Zentralschmieranlage

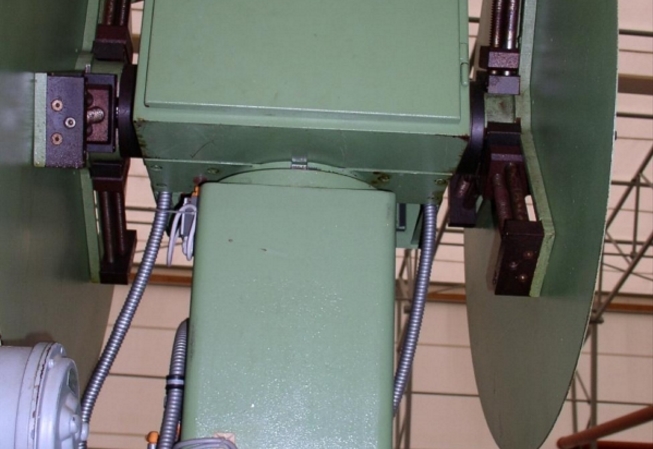

Spule
Nummer 3
Ausführung Wendehaspel, vertikal, mit zwei Haspelkreuzen
Jeweils 1 Aufsatz mit schwenkbarer Papierrolle
Antrieb Scheibenrotor 0,1 kW
Geschwindigkeitsregelung stufenlos bis max. 60 Min.-1
Drehrichtung Im Uhrzeigersinn und gegen den Uhrzeigersinn
Rotation Steuerungstyp Schleifensteuerung mit Kontaktgabel und Zeitrelais
Spulen-/Spulengewicht max. 200kg
Coilabmessungen innen 250-500 mm außen max. 900 mm

Zentralschmieranlage
Design Einleitungssystem
Schmierstoffträger Fließfett
Behälterinhalt 3L
Durchflussrate 3mm³/Impuls
Abschaltdruck 28 bar
Umgebungstemperatur max. 80 Grad
