Beschreibung

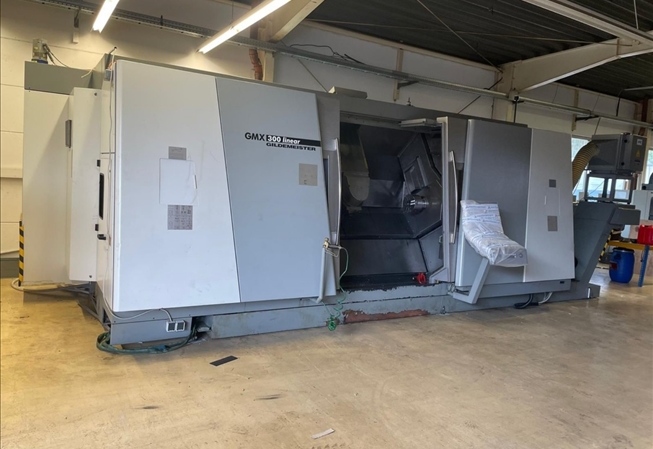

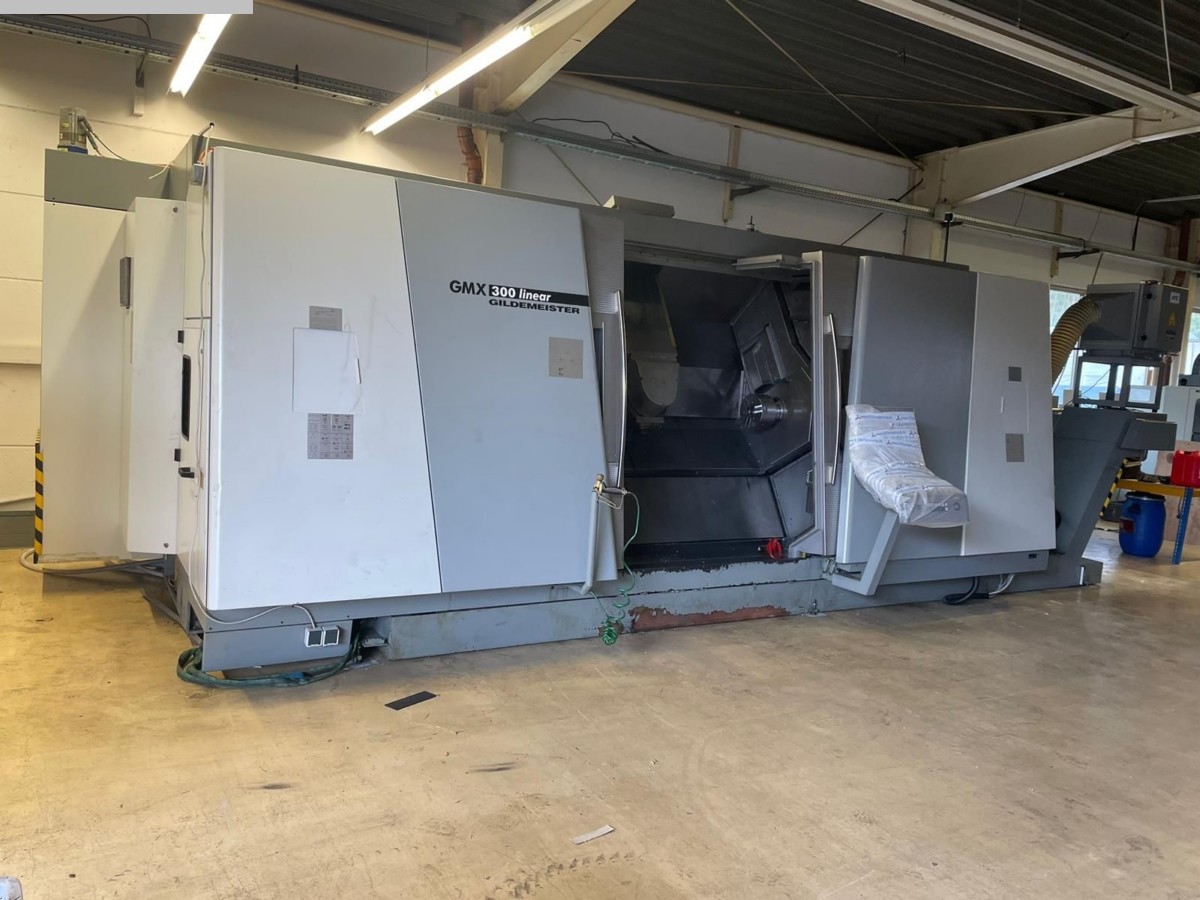

CNC-Dreh- und Fräszentrum GILDEMISTGMX 300 linearBaujahr 2004

Maschinentyp CNC-Dreh- und Fräszentrum

Machen Sie GILDEMIST

Typ GMX 300 linear

Baujahr 2004

Lenkung CNC

Lagerort Monheim am Rhein

Herkunftsland Deutschland

Lieferzeit: Sofort Ladungsbasis ab Lager, freie LKW-Ladefläche

TECHNISCHE DETAILS

Drehdurchmesser 640mm

Drehlänge 1585mm

Lenkung SIEMENS 840 D

Schaukeldurchmesser 640 mm

Spindelabstand 1930mm

Schlitten I – Planweg (X1) 550mm

Schlitten I - Längsweg (Z1) 1585mm

Y-Weg (Y1) 220 mm

b-Achse (B1) 240° Grad.

Schlitten II – Planweg (X2) 225mm

Schlitten II - Längsweg (Z2) 1400mm

Verfahrweg der Gegenspindel (Z3) 1500 mm

Spindelbohrung 79mm

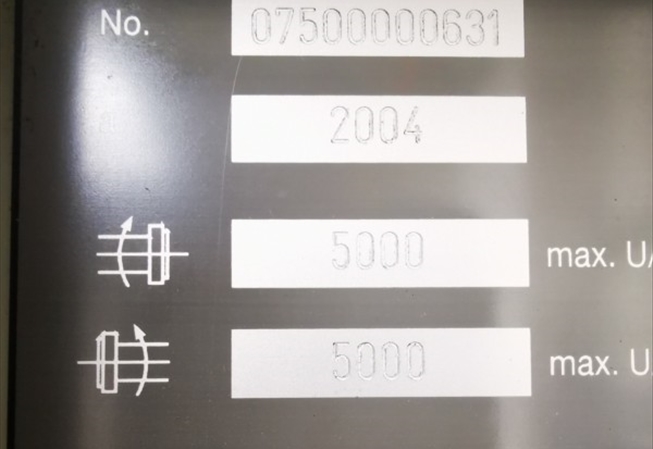

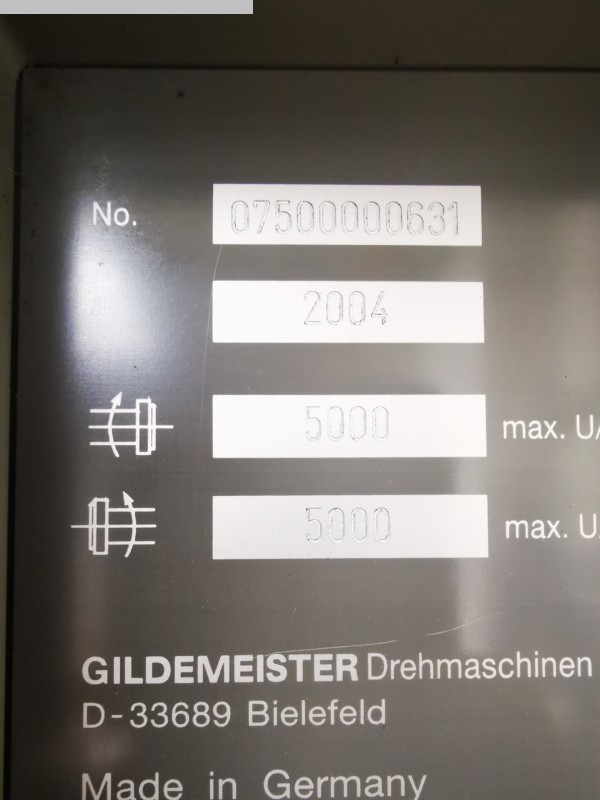

Hauptspindeldrehzahlen: 5000 U/min

Drehzahlbereich der Gegenspindel 5000 U/min

Hauptantriebsmotor (40/100 % ED) 35/25 kW

Eilgang (X1/Y/Z1) 40/24/70 m/min

Eilgang (X2/Z2) 24/40 m/min

Frässpindel-Drehzahlbereich 12000 U/min

Frässpindelantrieb (40/100 % ED) 22/13,2 kW

Abmessungen Maschine 6,7 x 3,7 x 3,1 m

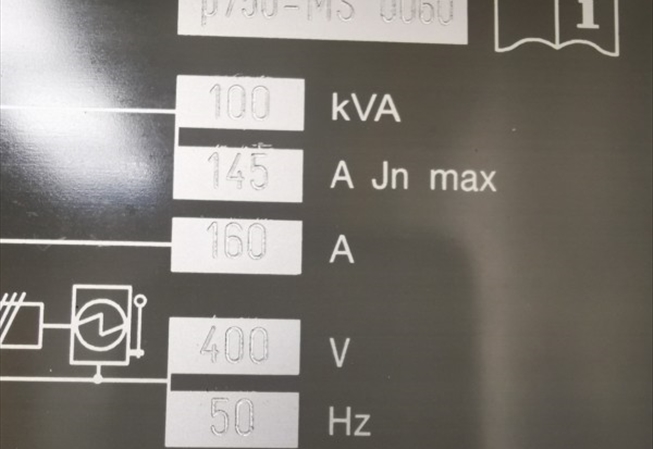

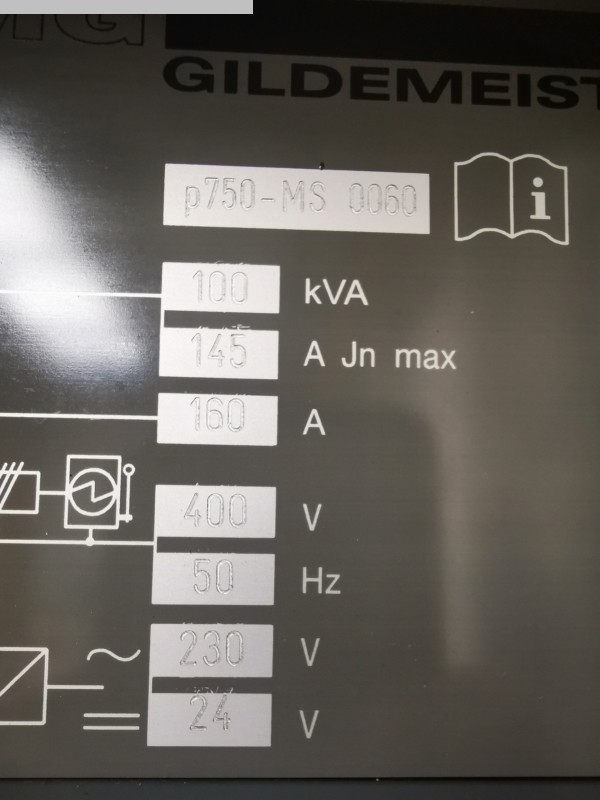

Gesamtleistungsbedarf 100kVA

Maschinengewicht ca. 24t

BESCHREIBUNG

Inbetriebnahme 16.02.2005

* Haupt- und Gegenspindel, 2 x C-Achse
* CNC-Steuerung SIEMENS Sinumerik 840 D Powerline
* Dreh- und Fräseinheit (HSK-A63), B-Achse, Y-Achse
* 120-fach Werkzeugwechsler
* 12-fach Revolver (unten), alle Positionen angetrieben (10,7 kW, 4000 U/min)
* Kühleinheit
* Kühlmittelfiltersystem 980 L
* Späneförderer

Optional ein Kurzstangenlader, Fabr. Breuning ILS, Durchlass 90 mm Dose
für 5.500,00 € angeboten werden.
