CNC-DREHMASCHINE DMG MORI CLX 350 Sonderpreis: 242.000 PLN + 23 % MwSt.

Hinweis: Der Preis wurde von der Website von PLN in Euro umgerechnet. Der reale Preis + MwSt. % wird addiert und dann in Euro umgerechnet.

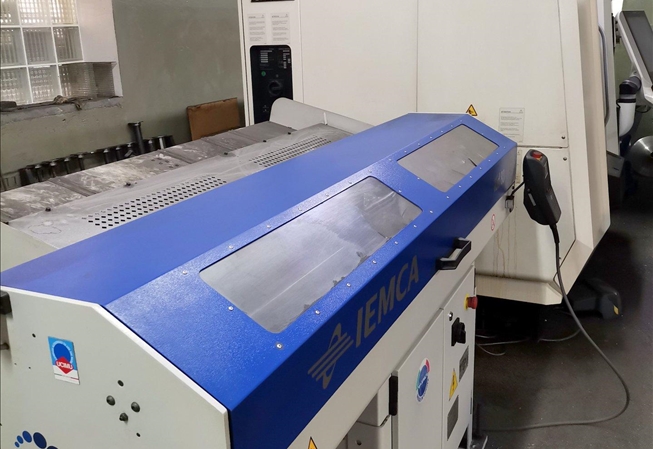

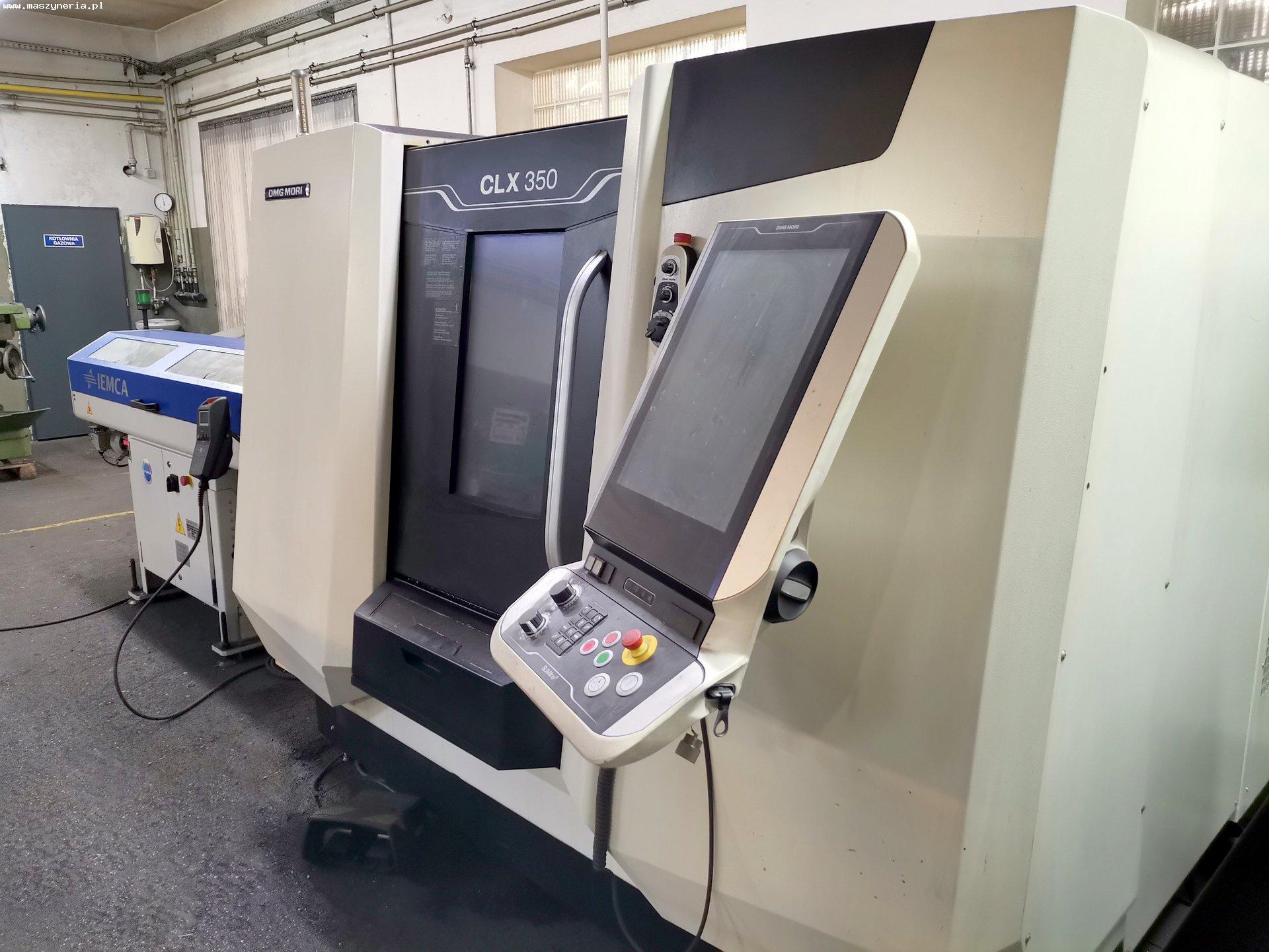

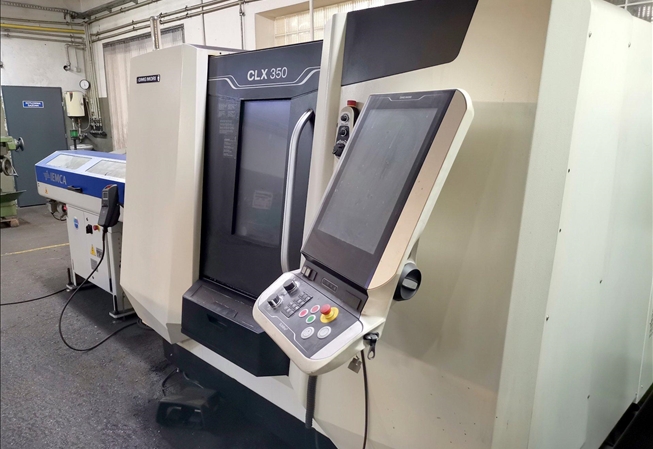

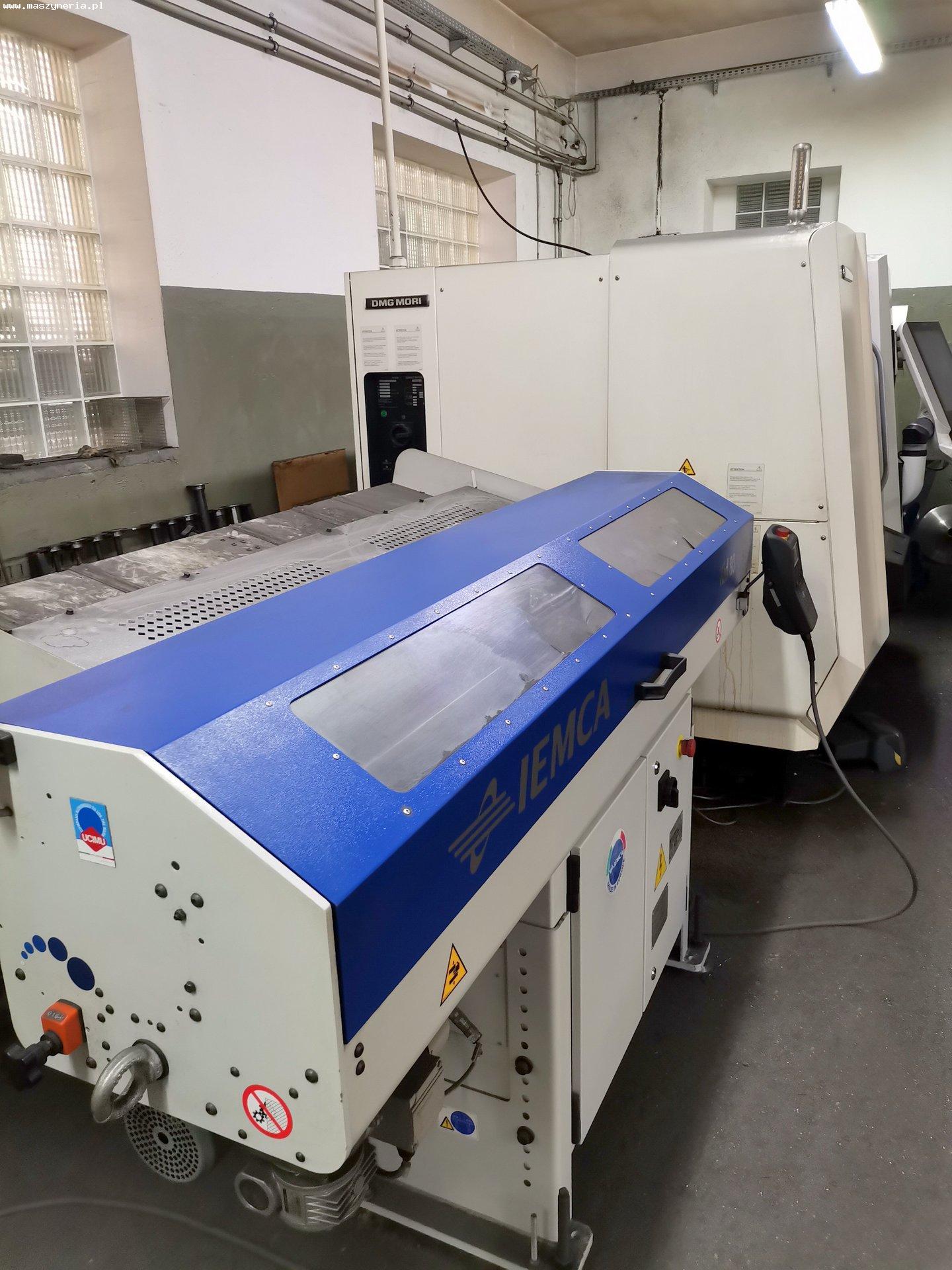

Die CNC-Drehmaschine DMG mori CLX 350 wurde im Jahr 2017 hergestellt. Der maximale Drehdurchmesser der Maschine beträgt 250 mm und die Drehlänge in der Z-Achse beträgt 530 mm. Die Maschine ist mit zwölf Werkzeugen ausgestattet. Die maximale Drehzahl der Drehmaschine beträgt 5000 Umdrehungen pro Minute. Die Maschine wird komplett mit dem Rutenvorschubgerät IEMCA KID 80/16 (2017) angeboten.


Technische Daten der CNC-Drehmaschinen DMG MORI CLX 350

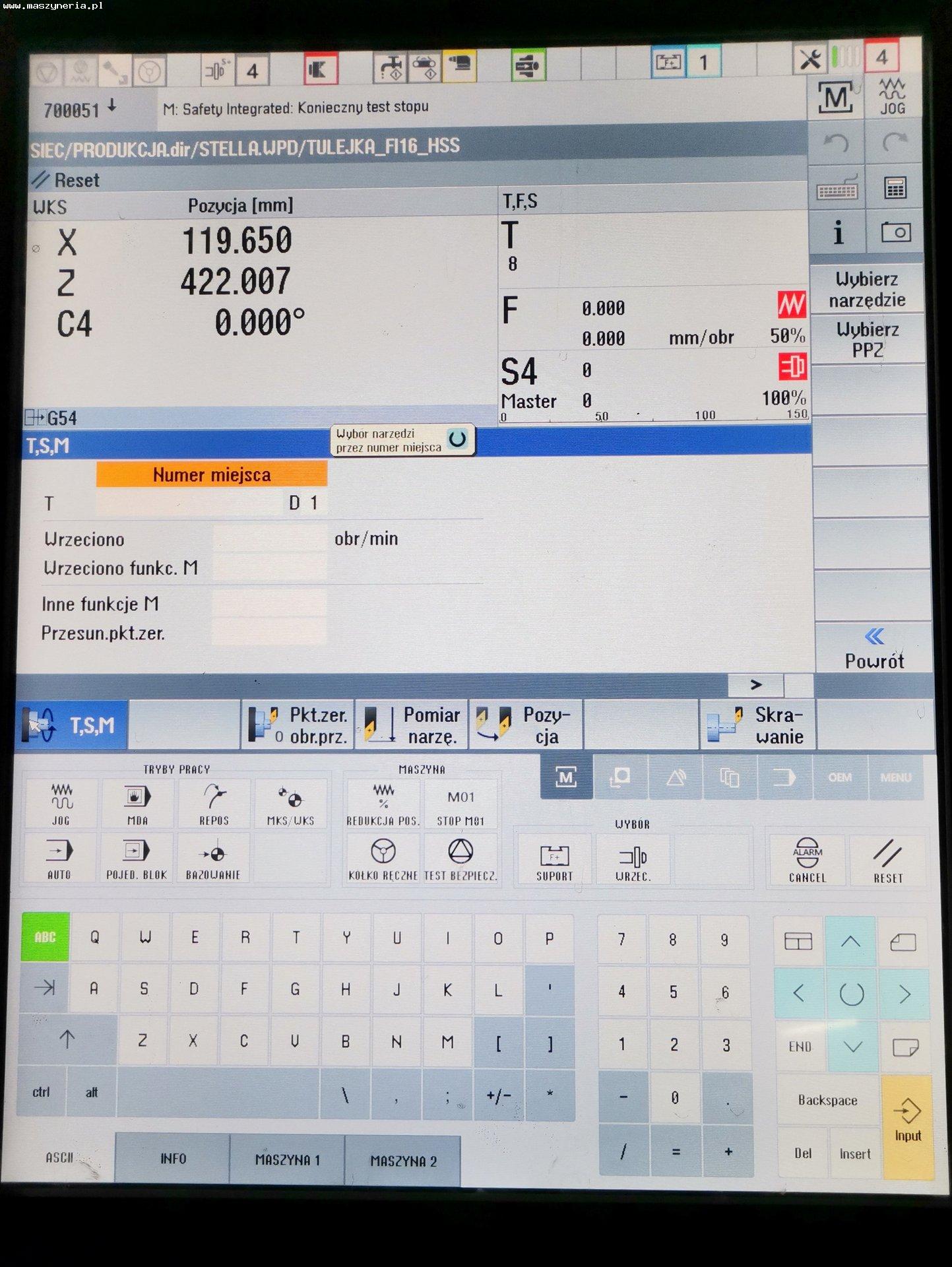

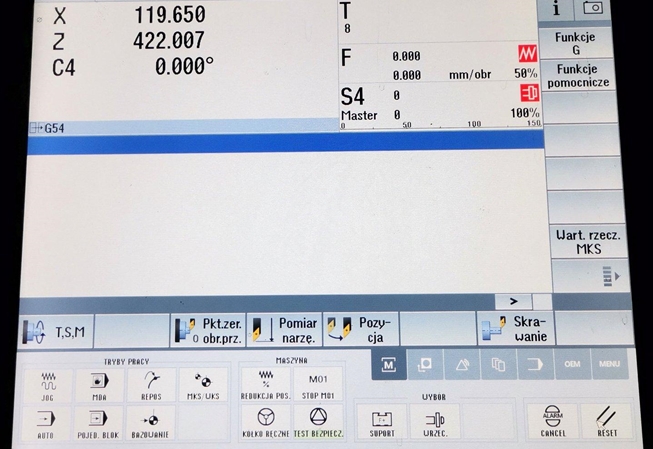

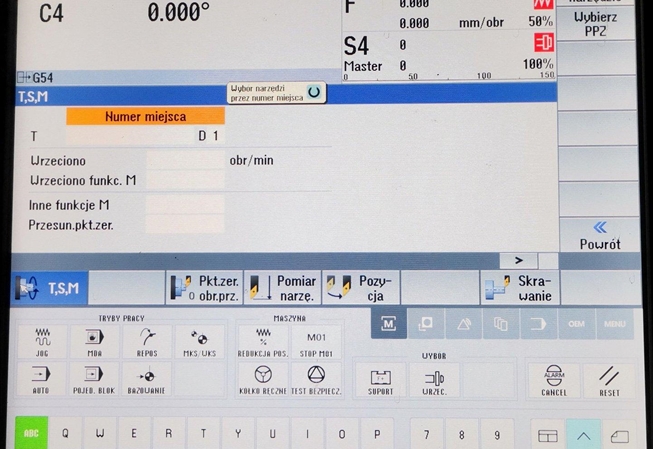

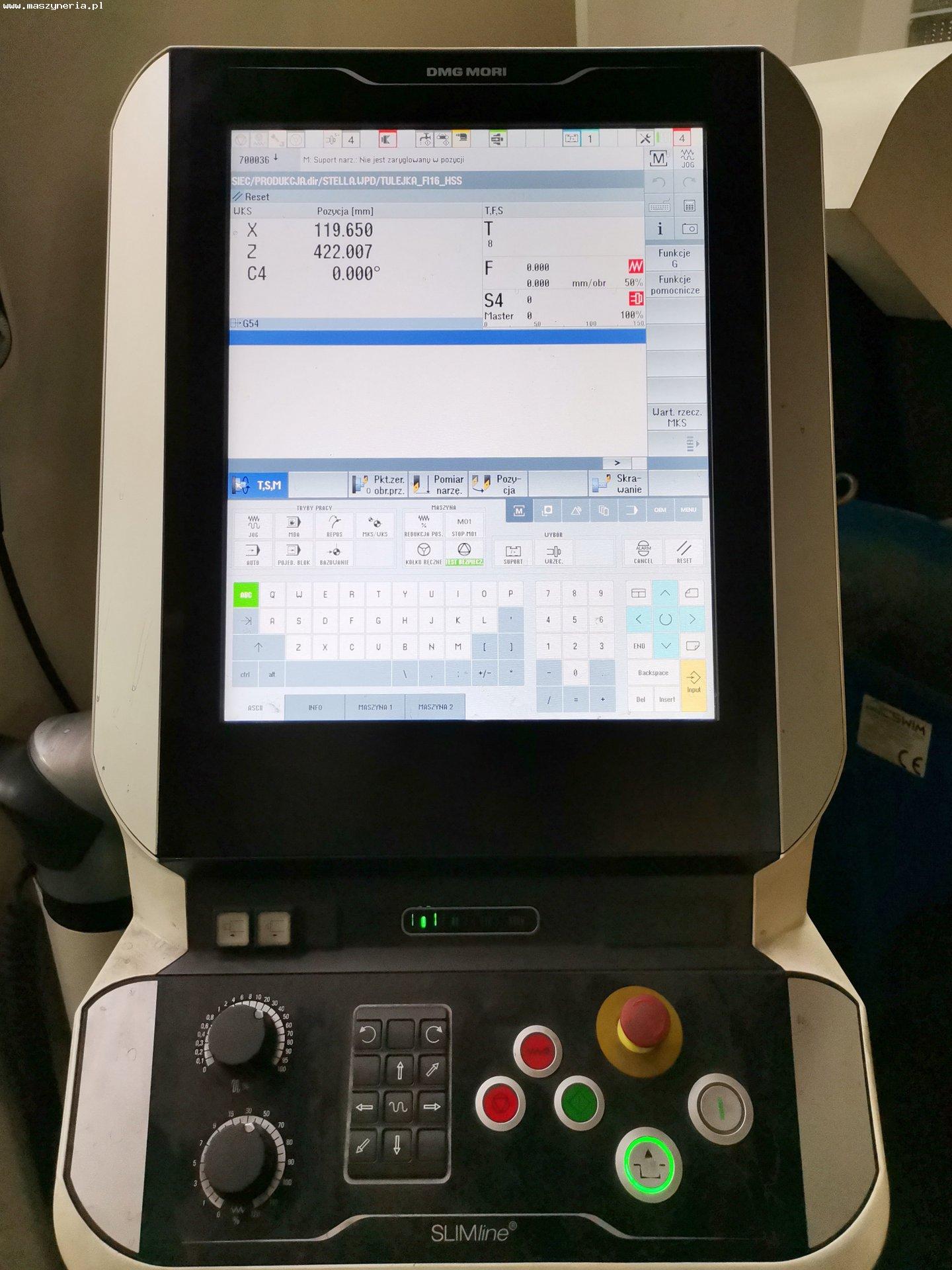

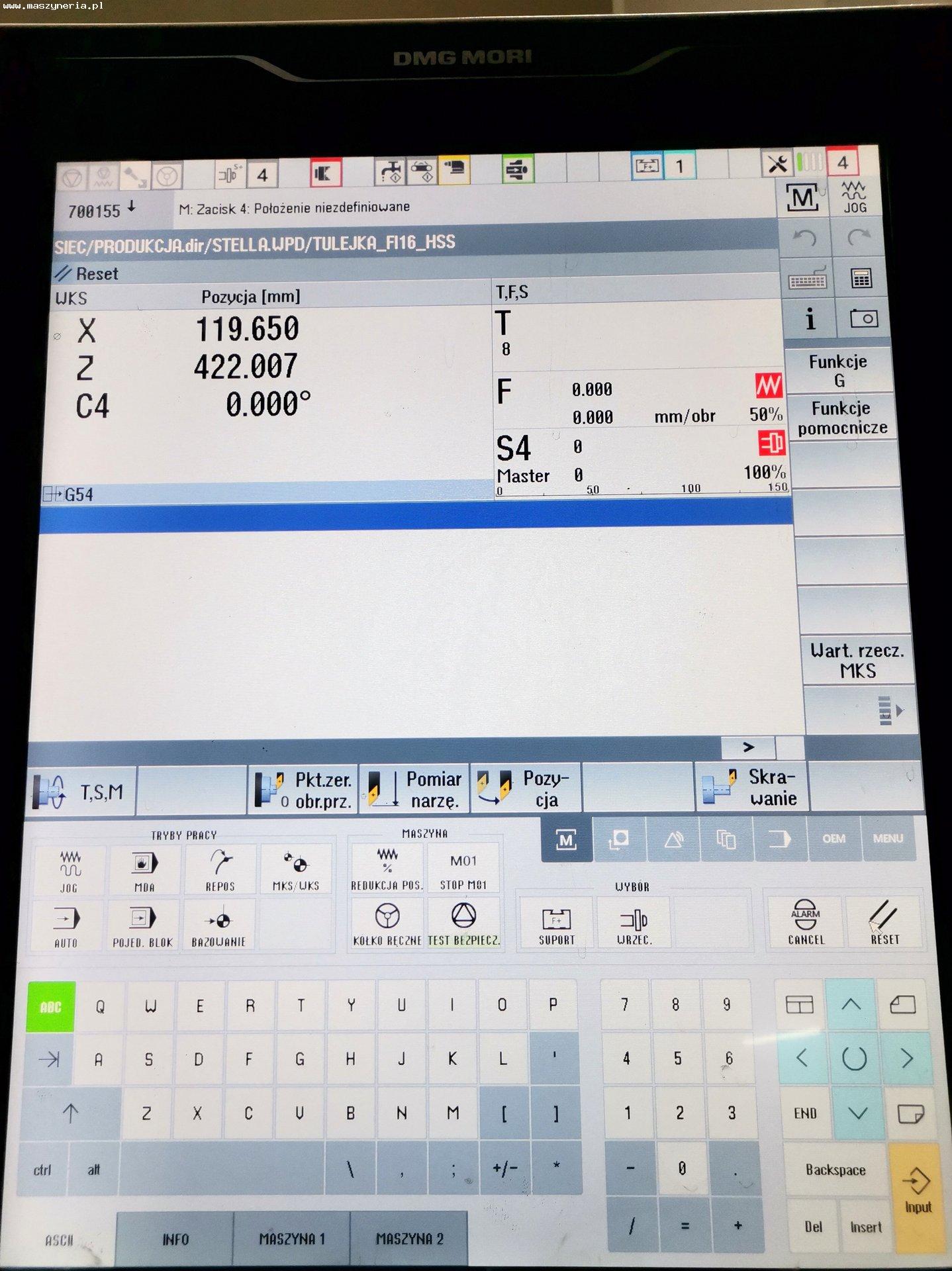

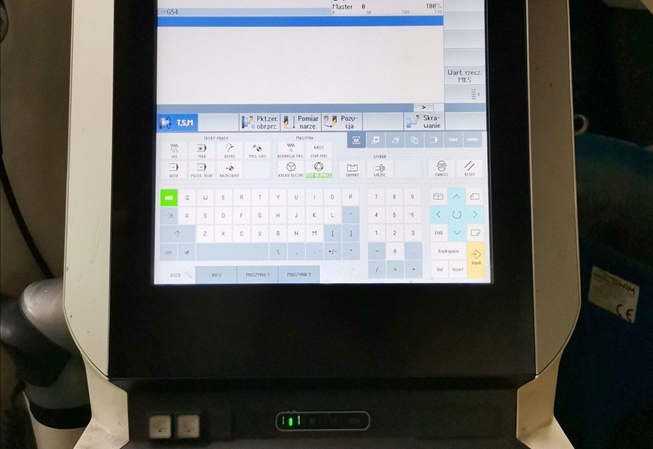

- CNC-Steuerung: Siemens Sinumerik 840d sl 4.7

Bearbeitungsraum: - Durchgang über dem Bett: 610 mm - Durchgang über dem Tretlager: 400 mm - maximaler Drehdurchmesser: 320 mm - empfohlener maximaler Drehdurchmesser: 250 mm - Drehlänge in der Z-Achse: 530 mm - Durchmesser der Spannhalterungen : 210/250 mm - Querweg der X-Achse:
242,5 mm

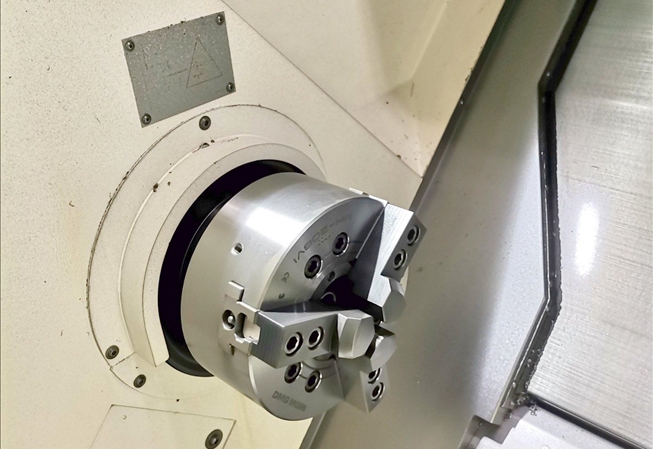

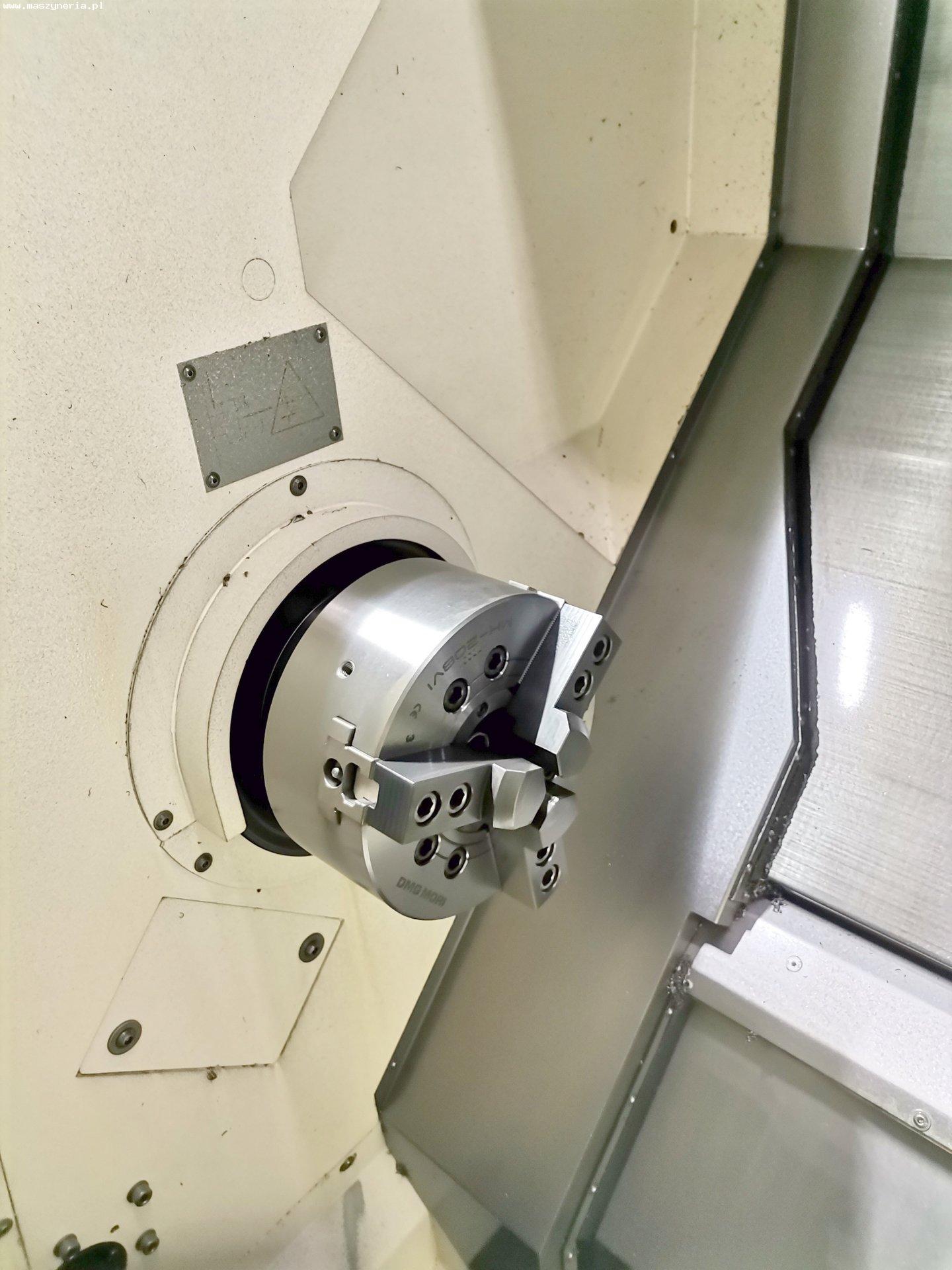

- Längsverfahrweg der Z-Achse: 580 mm - Drehfutter: fi 210 mm Vorschubantrieb: - Eilgang X/Z-Achse: 30/36 m/min

Hauptspindel: - Spindelbit: A2-6 - Innendurchmesser des vorderen Lagers: 120 mm - Spindelbohrung: 73 mm
- Maximaler Durchmesser des Werkstücks: 51 mm






Hauptantrieb:


- AC-Hauptantriebsleistung (40 % / 100 % ED): 16,5/11 kW
- Drehmoment (40 % / 100 % ED): 168/112 Nm - maximale Drehzahl der Hauptspindel: 5000 U/min


Werkzeugkopf: - VDI Anzahl der Werkzeuge: 12 - Werkzeugaufnahme nach DIN 69880 (VDI 3425)
- zylindrischer Griff: 30 mm

- Turmdrehzeit um 30 Grad mit Verriegelung:
0,95 s
- Turmdrehzeit um 30 Grad ohne Verriegelung: 0,4 s

Werkzeugeigenschaften: - Anzahl der Werkzeugplätze: 12 - Drehmoment (40 % ED): 15 Nm

Reitstock:
- Typ: hydraulisch - Bereich der automatischen Reitstockbewegung: 500 mm
- maximale axiale Spannkraft des Reitstocks: 4 kN
- Reitstocksteuerung: M
Funktionen

- Reitstockbuchsensockel:
MK 4

Positioniergenauigkeit nach ISO 230-2: - X/Z
Genauigkeit der Achspositionierung – indirektes Messsystem: =<5/8 um

Hydraulikaggregat:
- Fassungsvermögen: ca. 10 l - Maximaldruck: 55 bar

Kühlmittelversorgungssystem: - Spänebadkapazität: 120 l - Förderkapazität: 170 l


- Pumpenleistung:

0,85 kW
- Nennpumpenleistung bei 5 bar: 20 l/min

Elektrischer Anschluss: - Maximaler Leistungsbedarf: 28 kVA
- Spannung: 400 V
- Frequenz: 50/60 Hz

Pneumatik: - Druckluft: 6 bar
- Luftbedarf: 15 m3/h

Abmessungen der CNC-Drehmaschine DMG mori CLX 350 :


- Drehmaschine mit Spänebad (Länge x Breite x Höhe): ca. 2800 x 1780 x 1850 mm - Drehmaschine mit Späneförderer, Späneauswurf rechts (Länge x Breite x Höhe): ca. 3680 x 1780 x 1850 mm
