Beschreibung

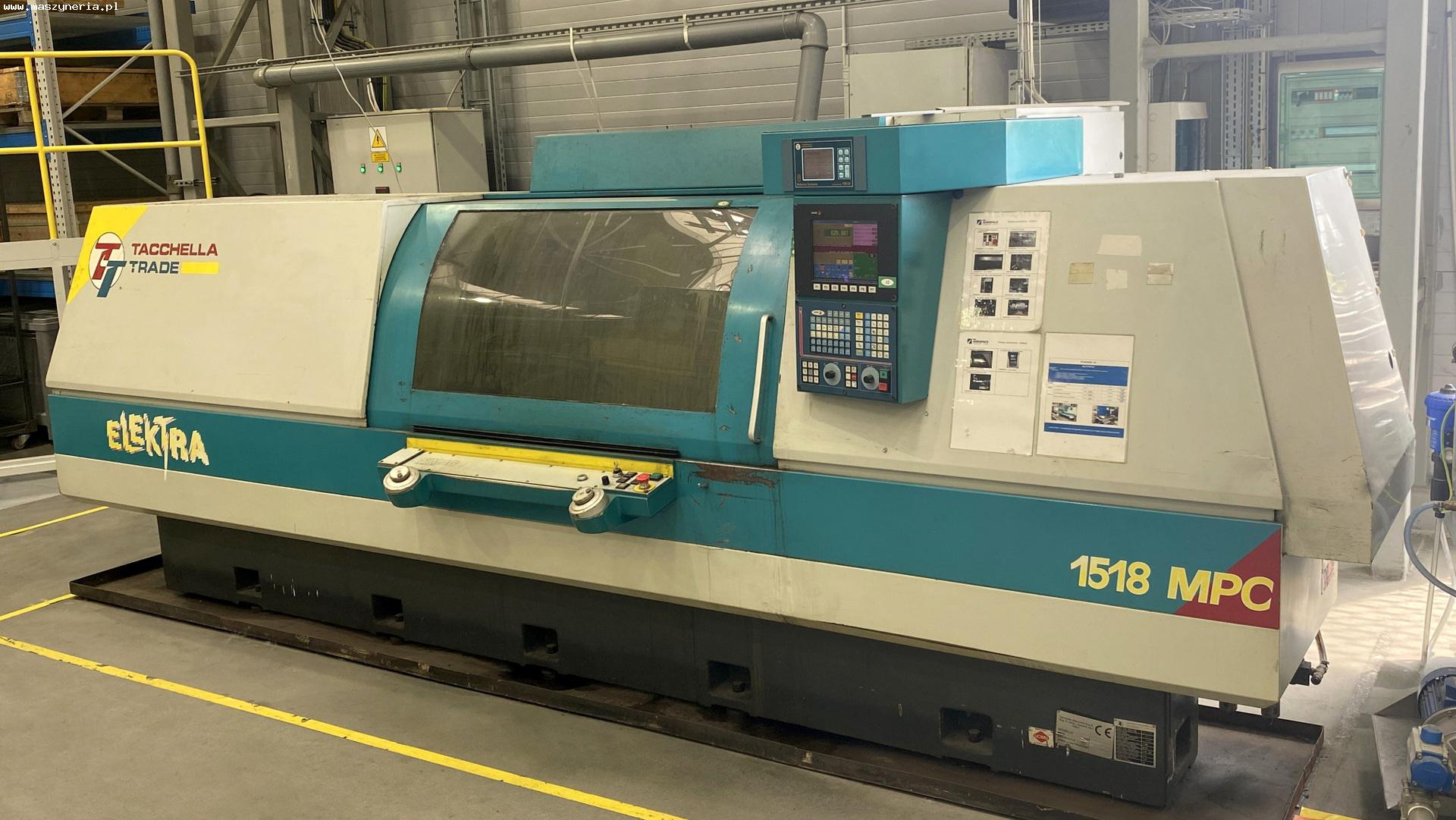

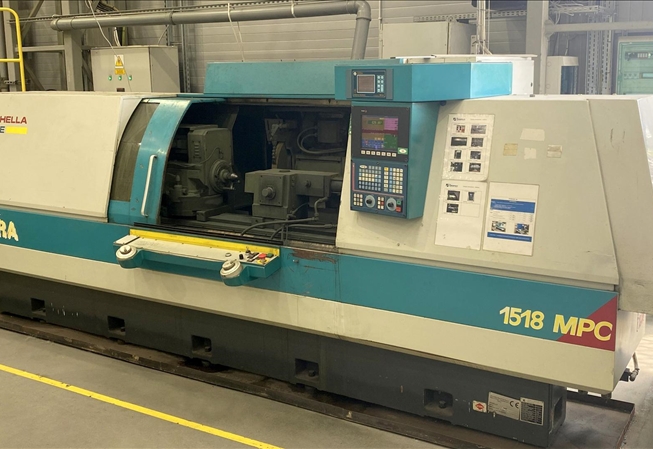

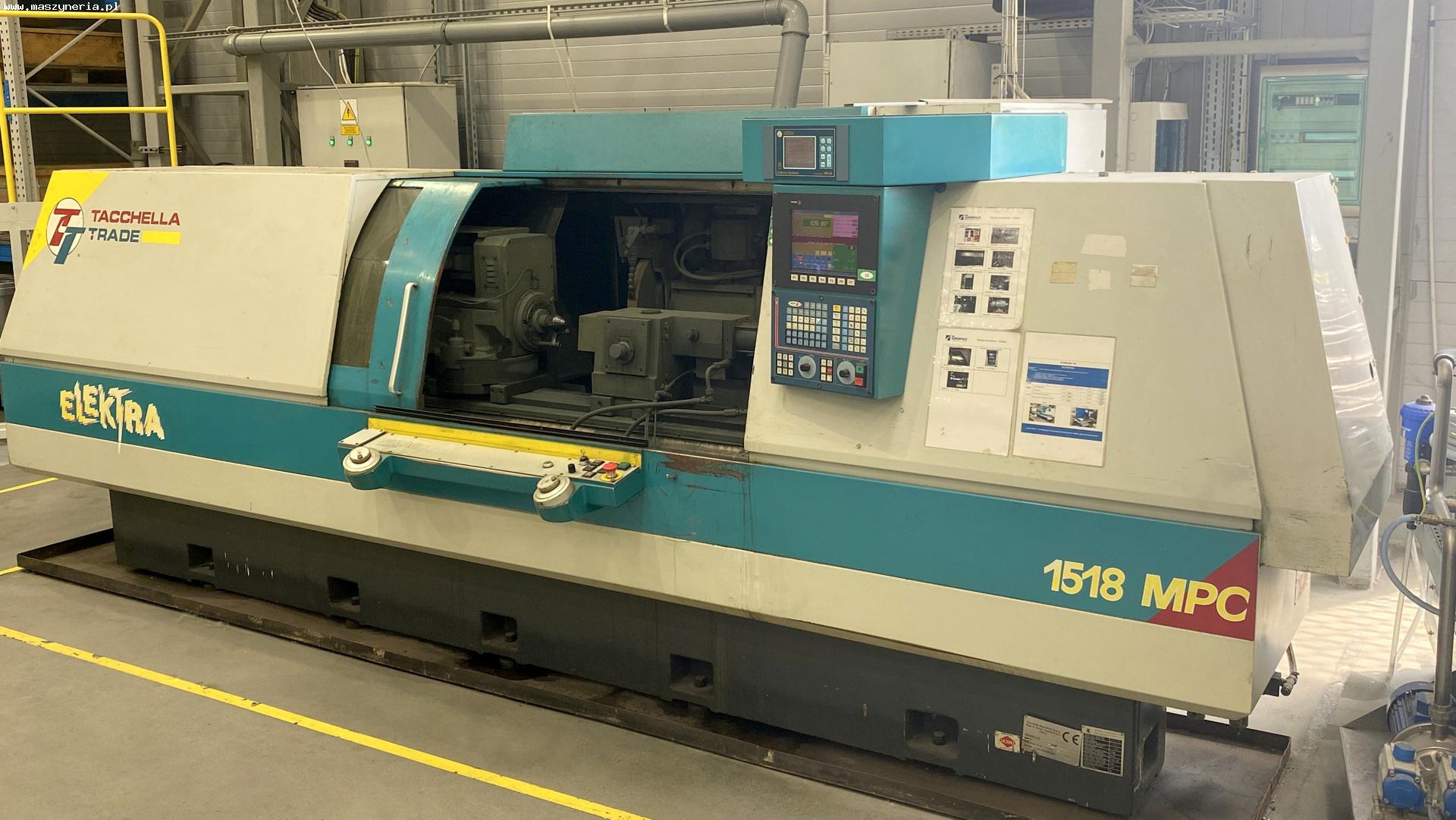

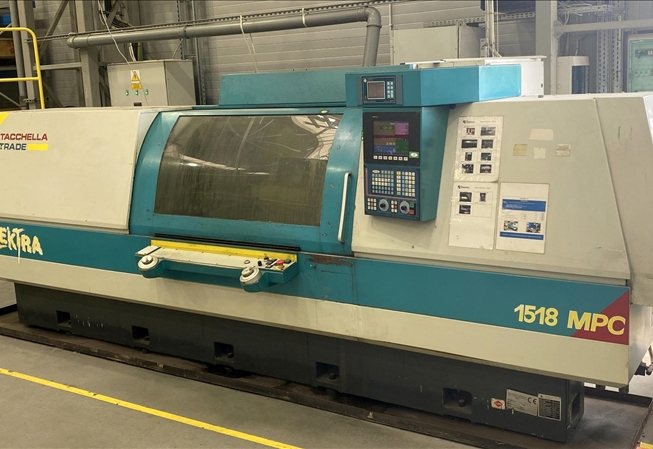

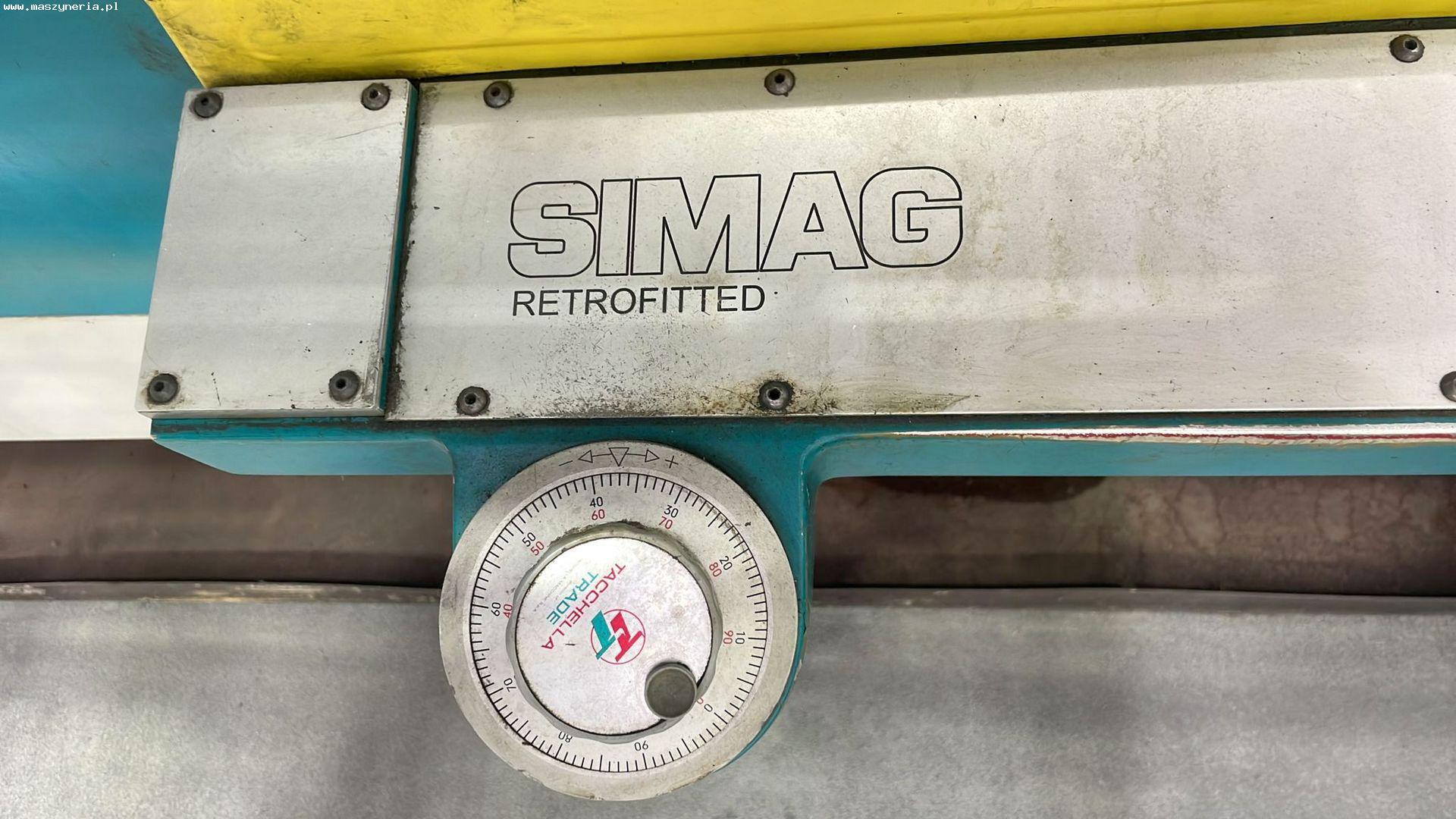

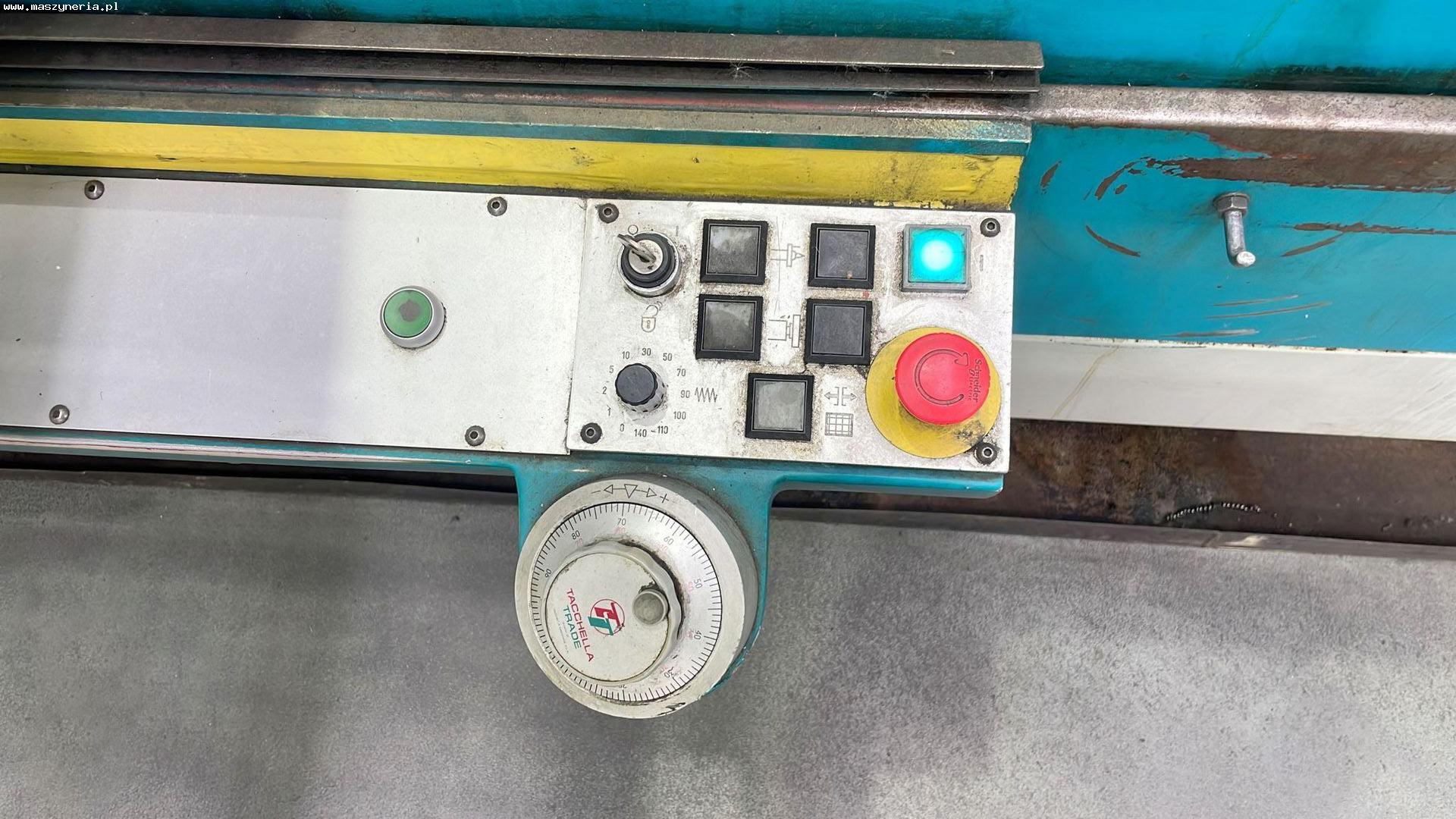

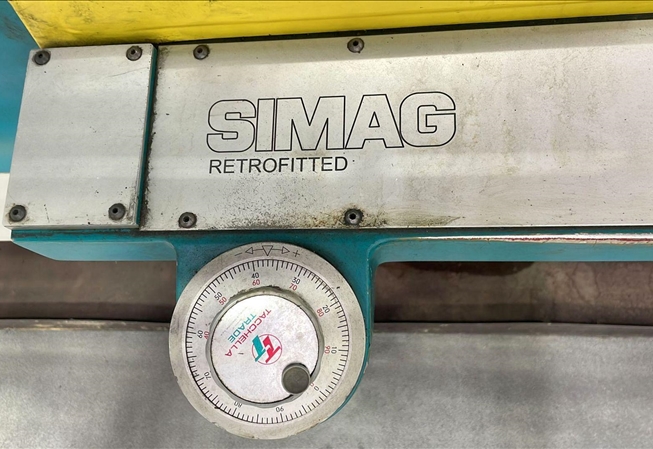

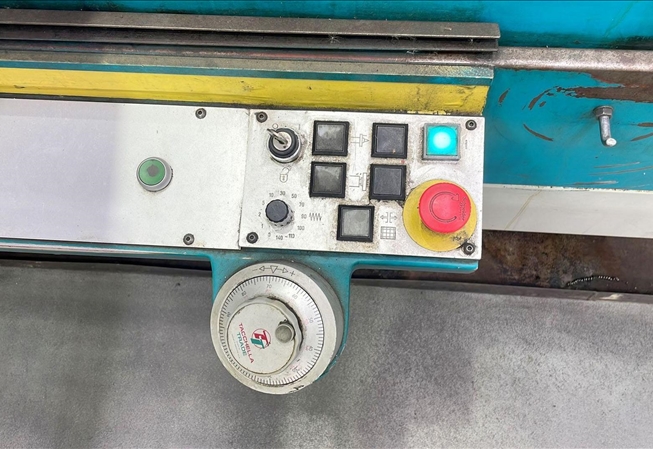

CNC-WALZENSCHLEIFMASCHINE TACCHELLA ELEKTRA 1518 MPC

Die 1999 in Italien hergestellte CNC-Rundschleifmaschine TACCHELLA ELEKTRA 1518 MPC wird zum Schleifen äußerer rotierender Flächen verwendet. Die Schleifmaschine zeichnet sich durch hohe Zuverlässigkeit und Effizienz aus und bietet dem Anwender eine äußerst präzise Bearbeitung von Details mit einer maximalen Länge von 1500 mm und einem Durchmesser von 350 mm in der X- und Z-Achse.

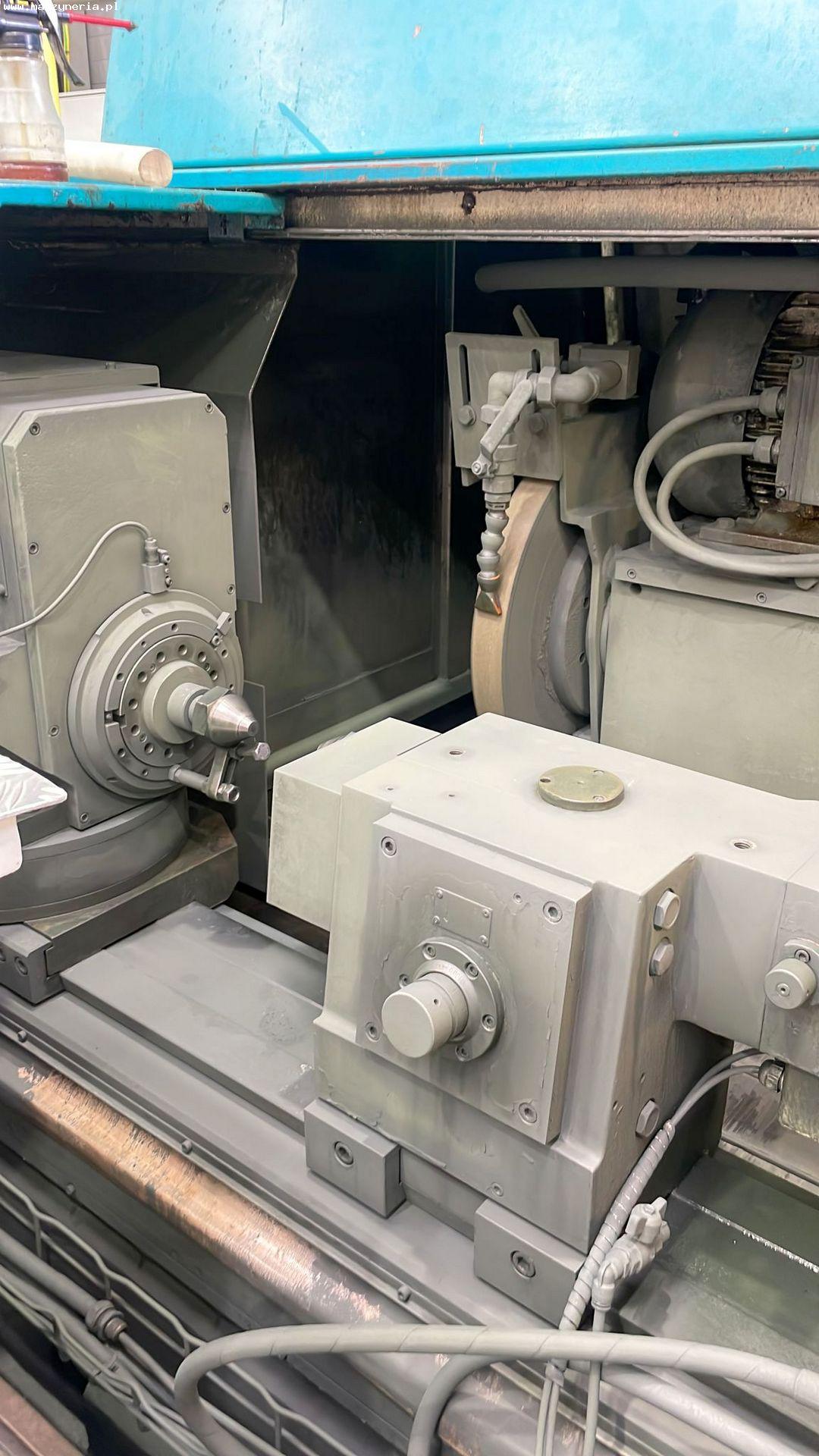

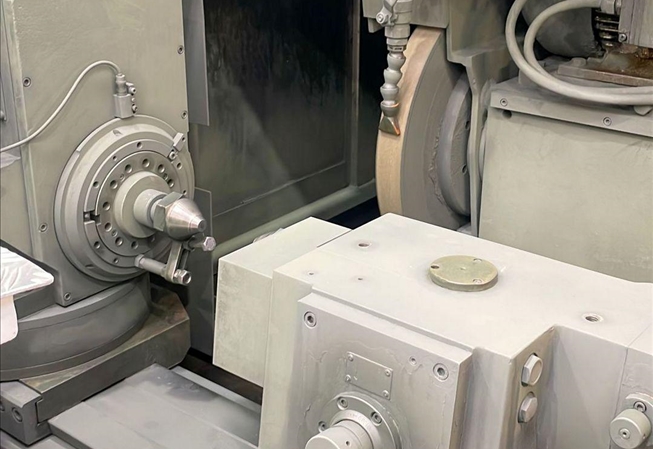

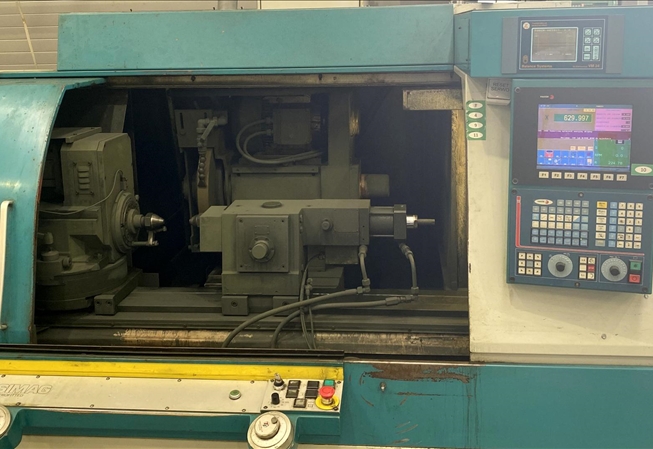

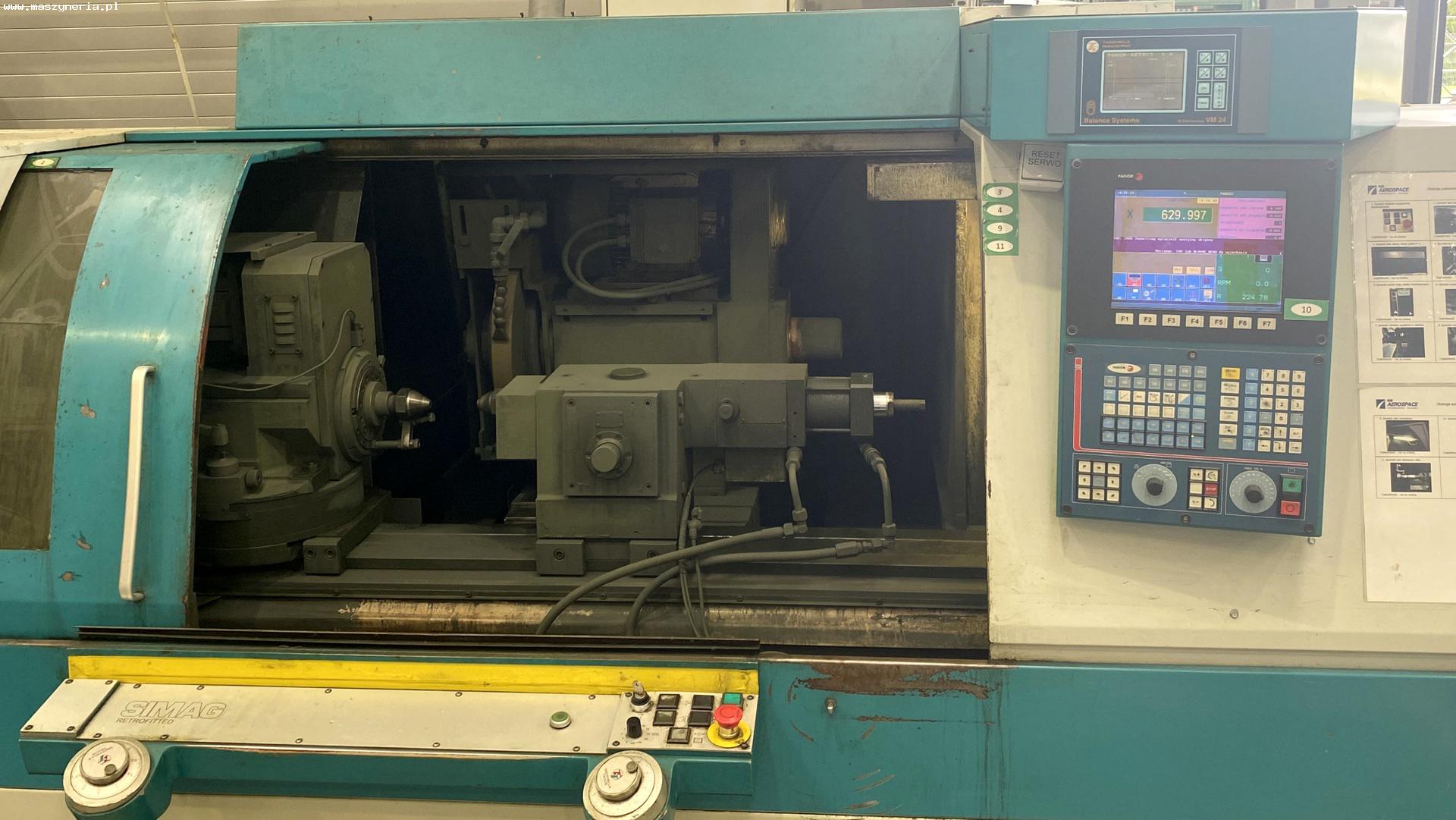

Noch nie war Walzenschleifen so schnell und präzise. Die Detailbearbeitung erfolgt in einem großen Arbeitsraum der Maschine, ausgestattet mit Reitstock, Schleifscheibenspindel und Werkstückspindel. Ein Teil mit einem Gewicht von maximal 50 kg, das in der Halterung einer mit 800 U/min rotierenden Spindel platziert ist, wird von einer rotierenden Schleifscheibe mit einem maximalen Durchmesser von 450 mm mit hoher Geschwindigkeit geschliffen. Der Schleifscheibenspindelstock verfügt über einen Inkrementalgeber.

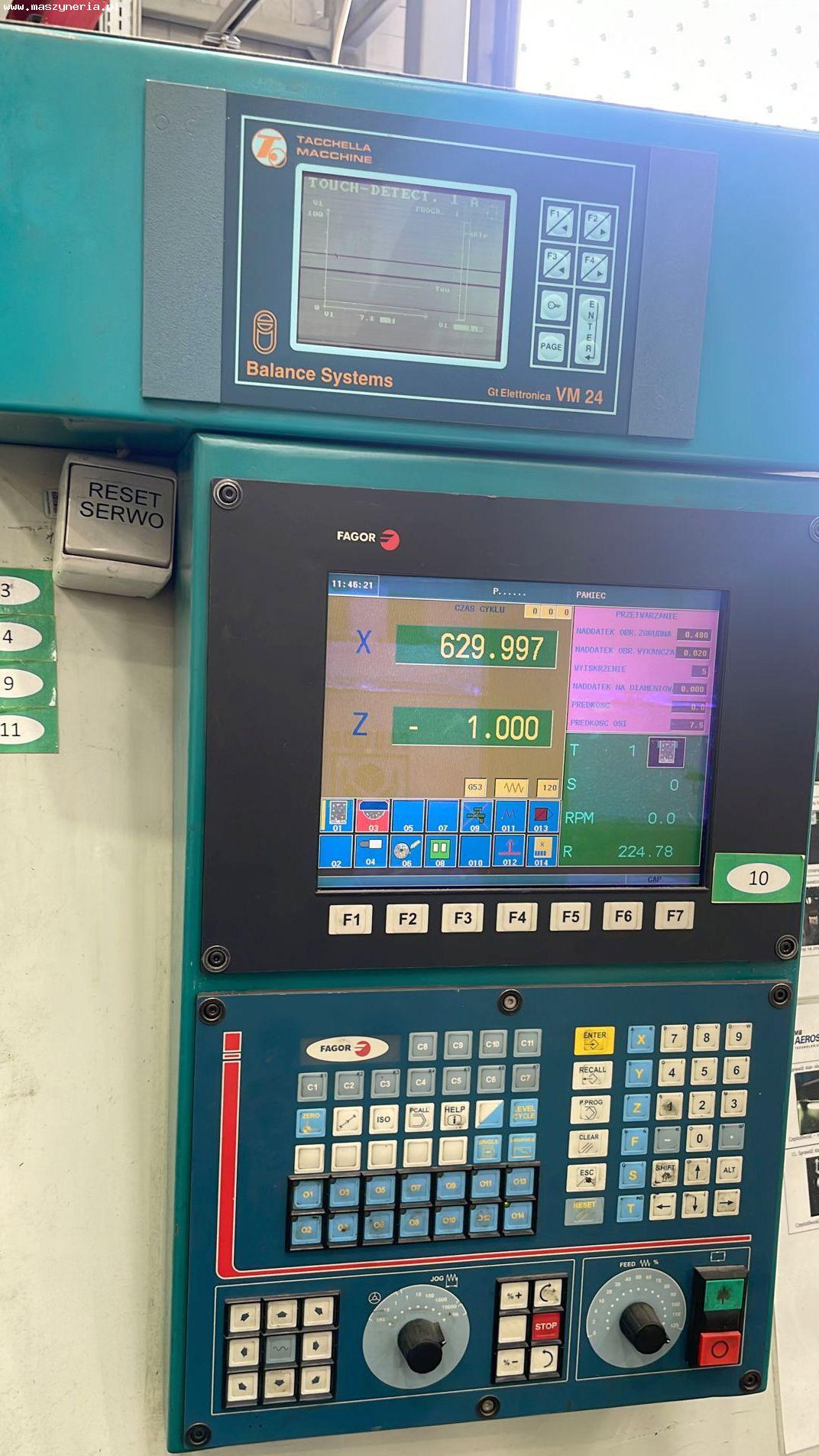

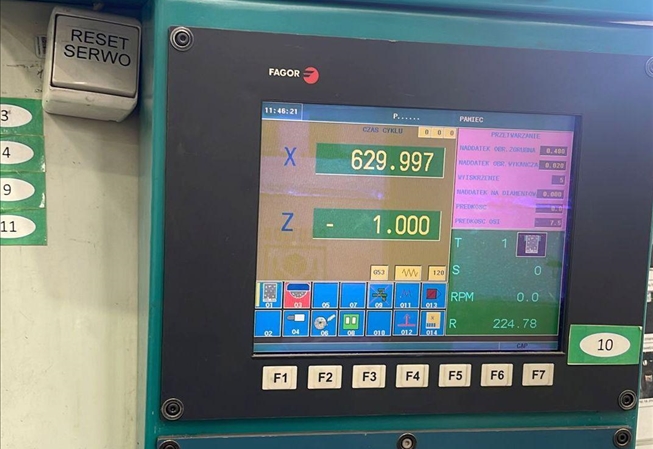

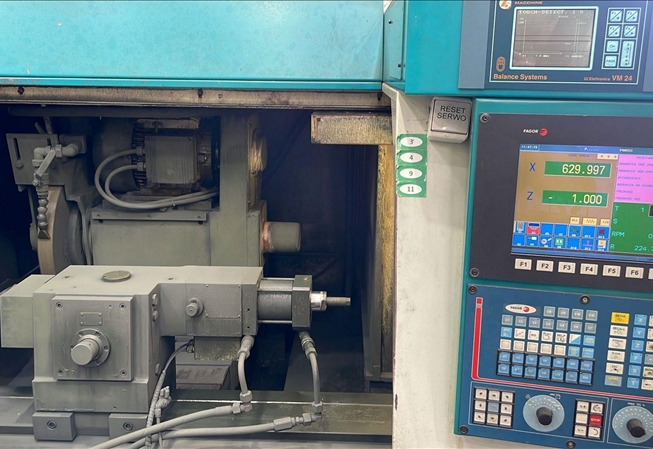

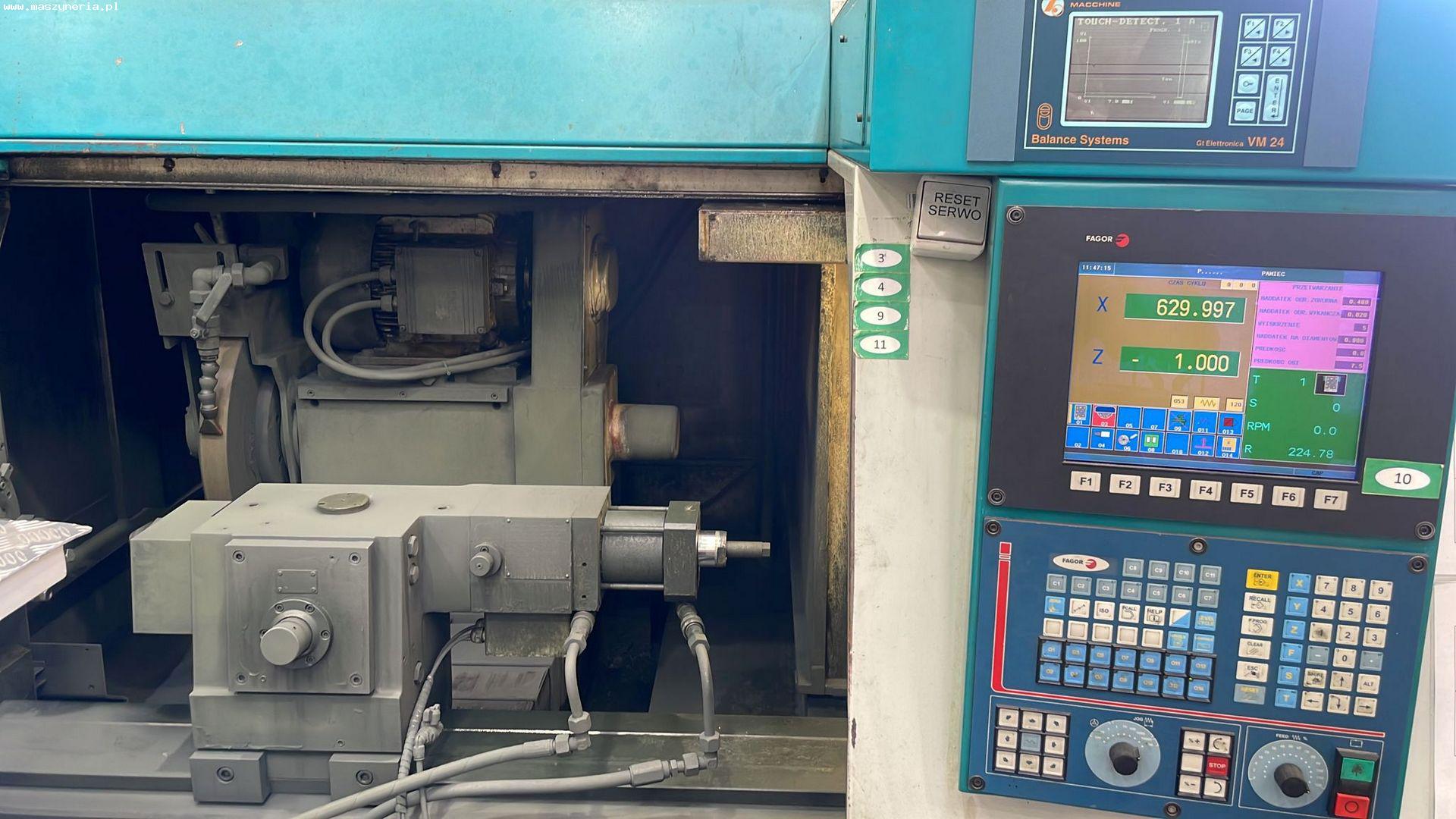

Zur Ausstattung der Schleifmaschine ELEKTRA 1518 MPC gehören außerdem das HOFLER BALANCE SYSTEMS VM 24 Bedienpanel und die funktionale und einfach zu bedienende FAGOR CNC-Steuerung zur Parametereingabe und vollständigen Kontrolle über den Schleifprozess. Das Gesamtgewicht der Maschine beträgt 6500 kg.


Technische Parameter der Mühle TACCHELLA ELEKTRA 1518 MPC

Allgemeine Daten
- CNC-Steuerung: FAGOR
- maximale Schleiflänge bei einem Winkel von 0° (Schleifscheibe mit einem Durchmesser von 450 mm): 1500 mm
- maximaler Schleifdurchmesser bei einem Winkel von 0° (Schleifscheibe mit einem Durchmesser von 450 mm): 350 mm
- maximales Werkstückgewicht in Spitzen: 120 kg
- Spitzenabstand: 1500 mm
- Spitzenhöhe: 180 mm
- relativer Winkel zwischen den Achsführungen: 90°
- Bedienpult: HOFLER BALANCE SYSTEMS VM 24
- installierte Leistung: 15 kW - Gewicht der CNC TACCHELLA
Schleifmaschine: 6500 kg Schleifspindel - maximale Abmessungen der Schleifscheibe (Durchmesser x Breite x Loch): 450 x 80 x 203 mm



- Umfangsgeschwindigkeit der Schleifscheibe (Durchmesser 300 mm): 33 m/s
- Winkeleinstellungen der Schleifscheibenspindel: 0° / +180°
- Schleifspindelmotorleistung: 7,5 kW
- Steuerungssystem für die Einstellung der Schleifscheibenspindel: Inkrementalgeber
- Einstellsystem der Schleifscheibenspindel: manuell
- Verriegelungs-/Entriegelungssystem: halbautomatisch

X-Achse
- Vorschub der X-Achse: 350 mm
- Vorschubgeschwindigkeit X-Achse: 10000 mm/min
- Genauigkeit der X-Achse: 0,0005 mm
- Achsensteuerungssystem: rotatorischer (linearer) Encoder
- Achsantrieb: bürstenloser AC-Servomotor

Z-Achse
- Z-Achsenvorschub: 1680 mm
- Vorschubgeschwindigkeit Z-Achse: 10000 mm/min
- Genauigkeit der Z-Achse: 0,001 mm
- Tischverstellung: 0° / +7°
- Achsensteuerungssystem: rotatorischer (linearer) Encoder
- Achsantrieb: bürstenloser AC-Servomotor

Werkstückspindel
- Spindeldrehzahlbereich: 10-800 U/min
- Innen-/Außenspindelkegel: Morse 5/ ASA 4
- Spindeldurchlass: 36 mm
- maximales Gewicht des im Spindelhalter montierten Teils im Abstand von 100 mm von der Spindelfläche: 50 kg - Spindel
Drehmoment: 22 Nm
- manuelle Verstellung der Spindelbasis: 0° / +30°
- Mikrometrische Positionierungsgenauigkeit: ± 1°

Reitstock
- Pinolenkegel des Reitstocks: Morse 4
- Pinolenverlängerung des Reitstocks: 35 mm
- Mikrometrische Seitenverstellung des Reitstocks (Zylindrizitätskorrektur): ± 0,10

mm
