Beschreibung

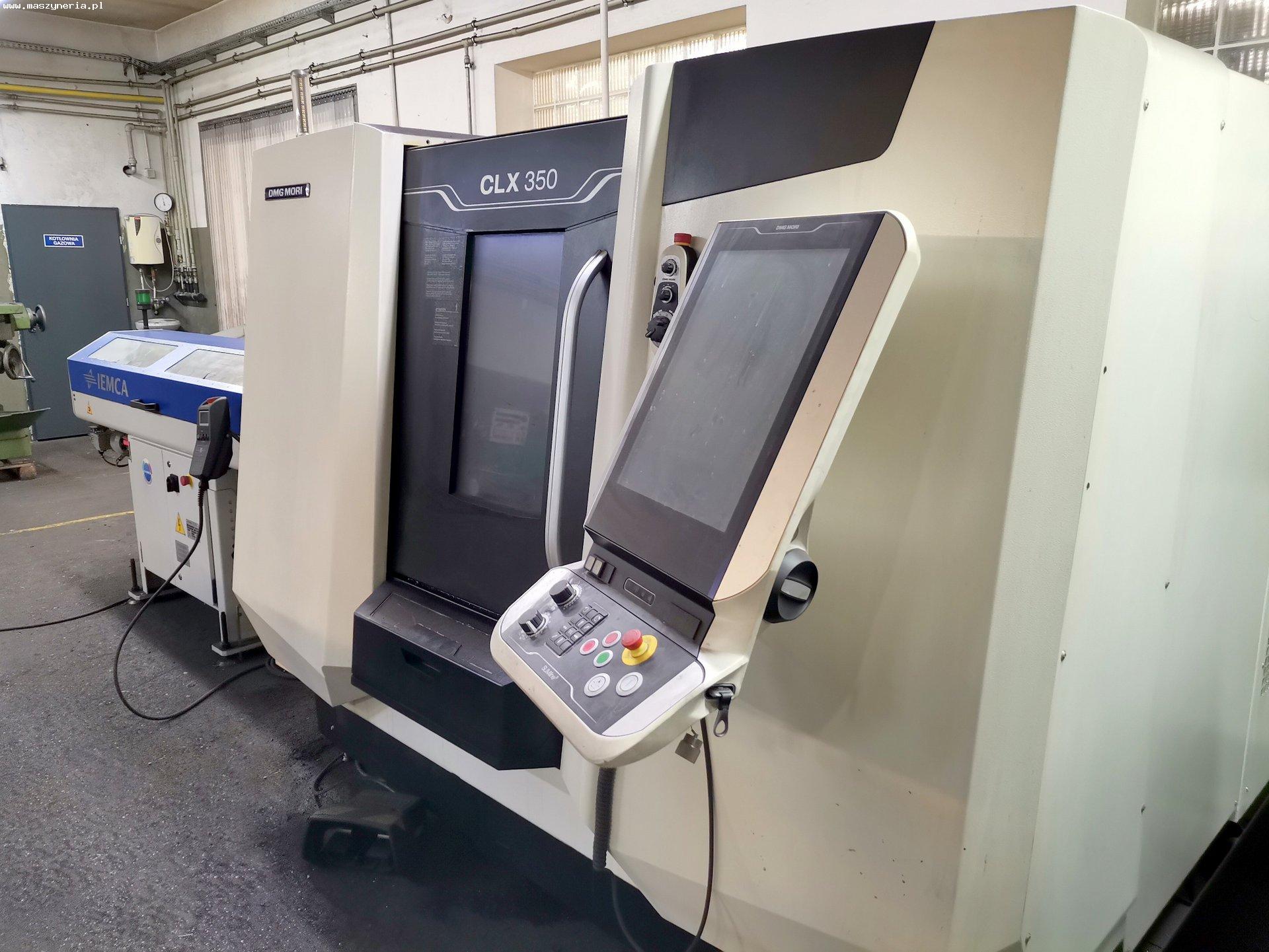

TOKARKA CNC DMG MORI CLX 350

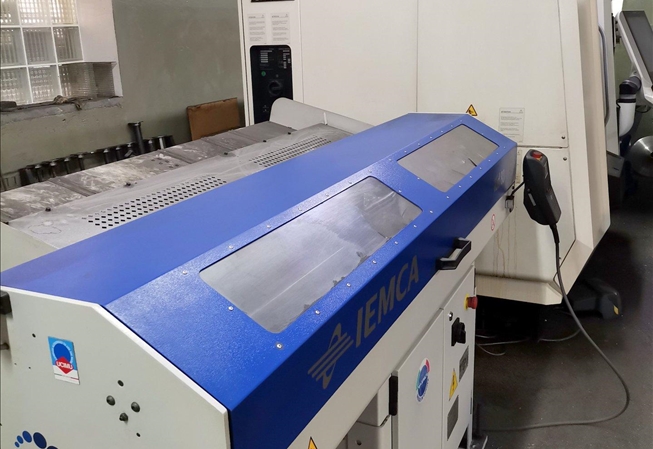

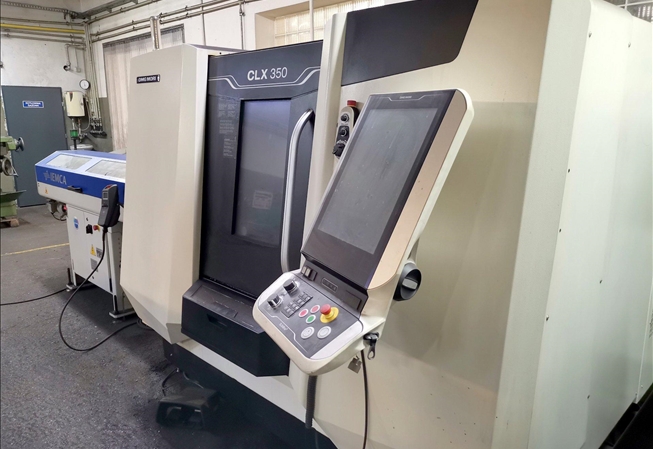

Die CNC-Drehmaschine DMG MORI CLX 350 wurde im Jahr 2017 hergestellt. Der maximale Drehdurchmesser der Maschine beträgt 250 mm und die Drehlänge in der Z-Achse beträgt 530 mm. Die Maschine ist mit zwölf Werkzeugen ausgestattet. Die maximale Drehzahl der Drehmaschine beträgt 5000 U/min. Die Maschine wird komplett mit einem IEMCA KID 80/16 Stangenlader (2017) angeboten.


Technische Daten der DMG MORI CLX 350 CNC-Drehmaschine

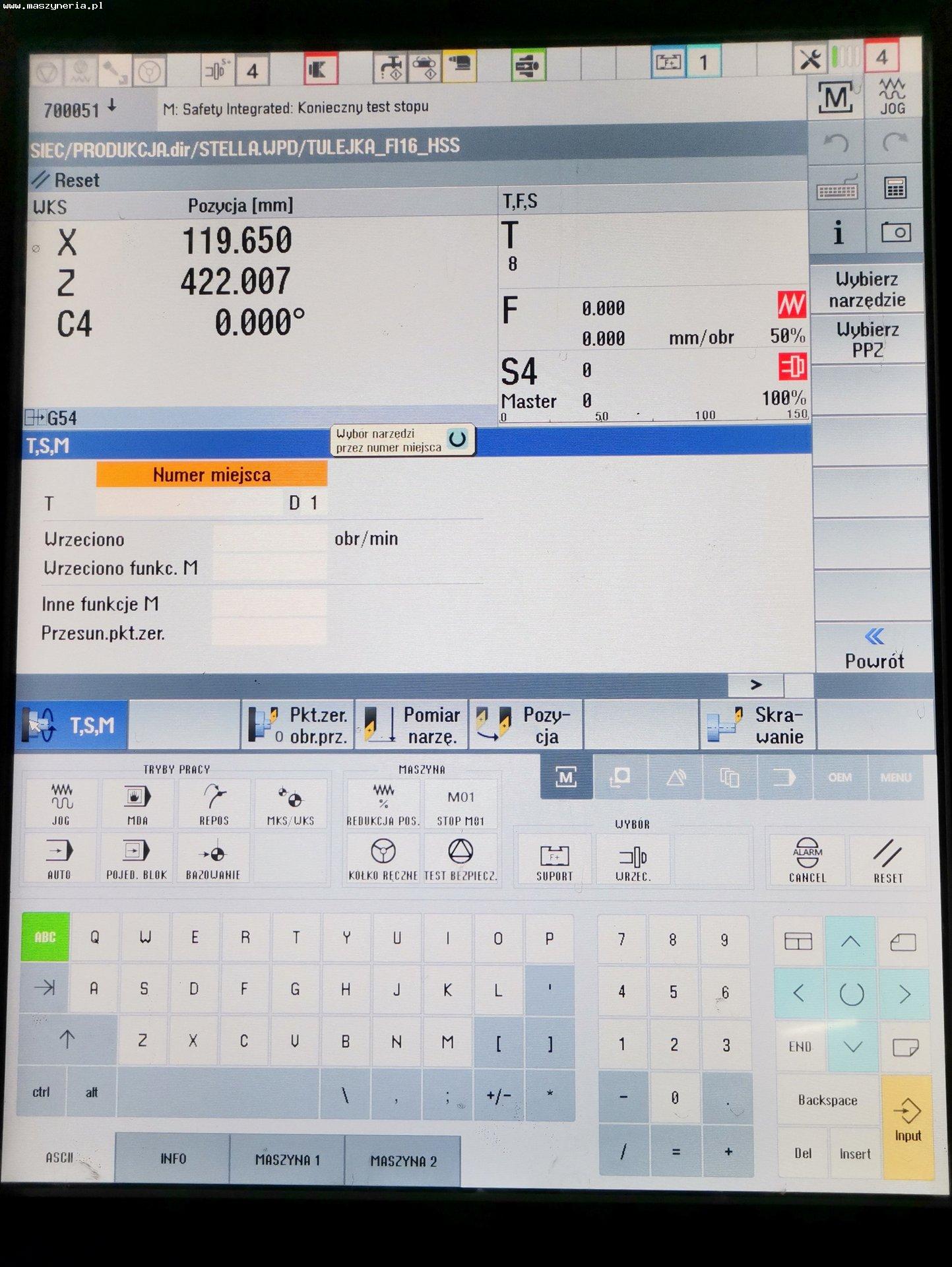

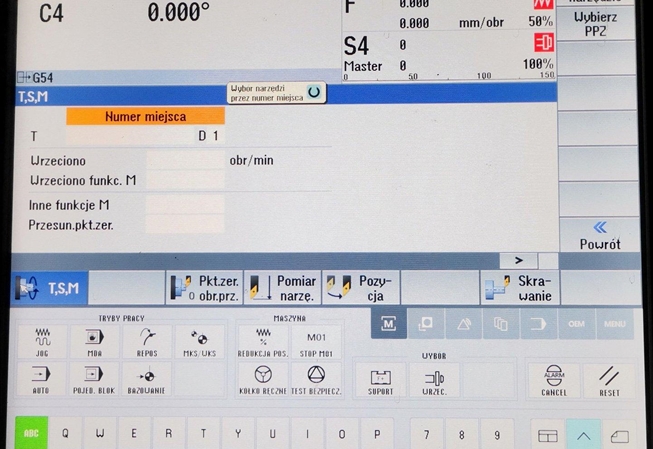

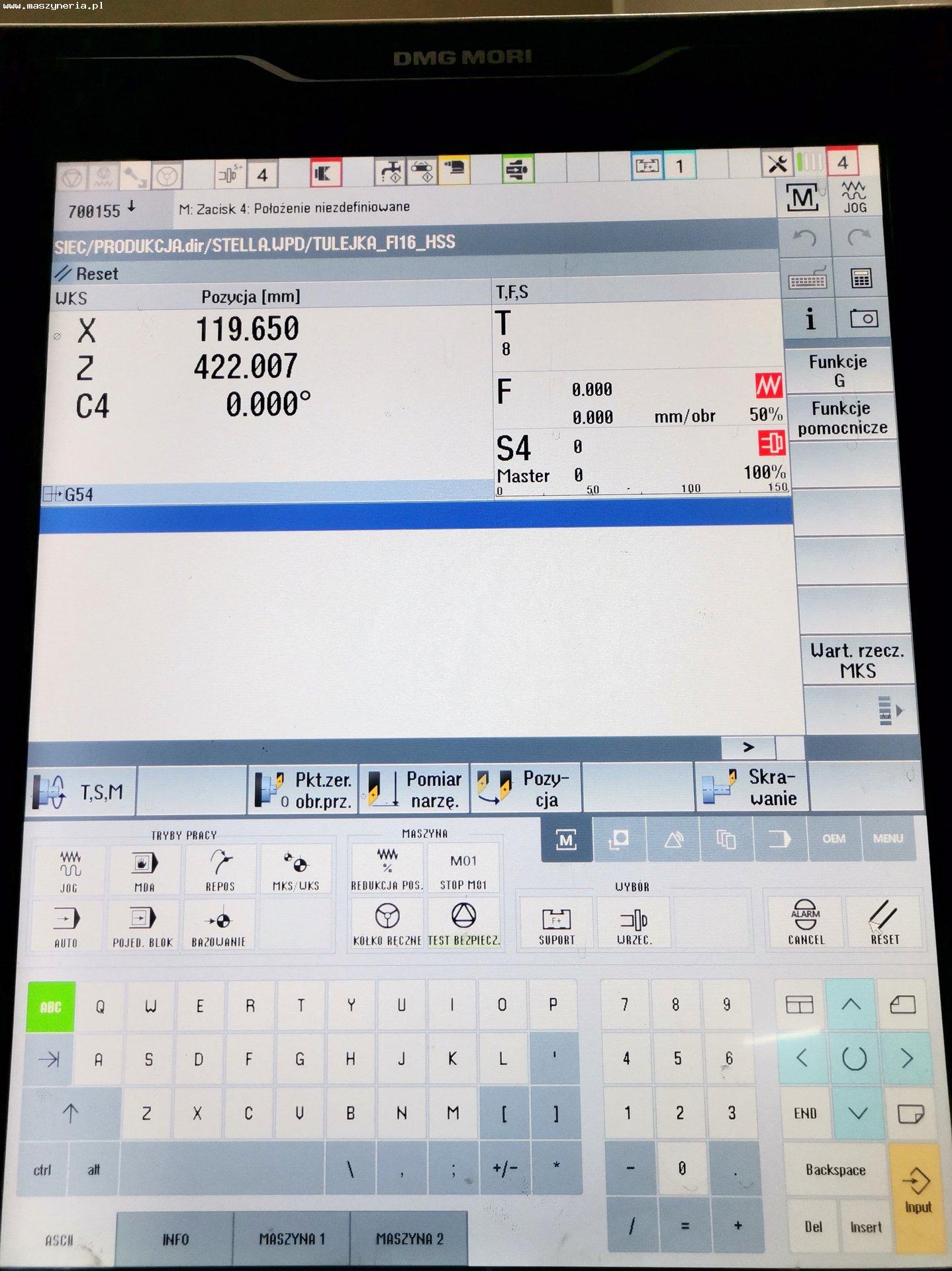

- CNC-Steuerung: Siemens Sinumerik 840d sl 4.7

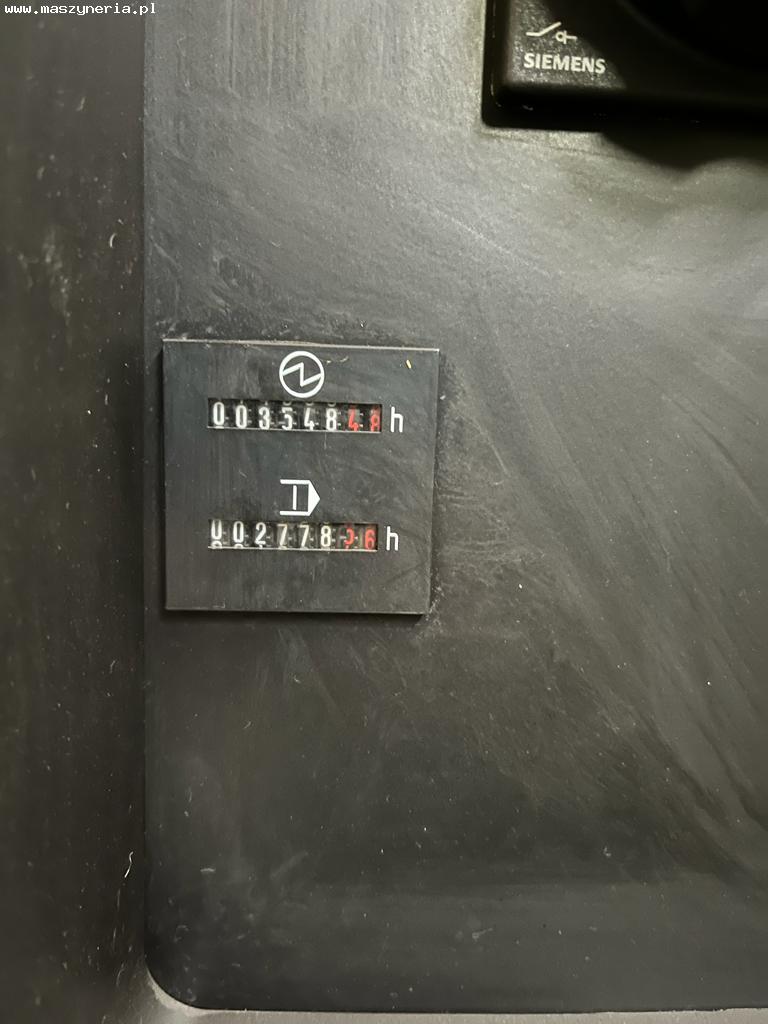

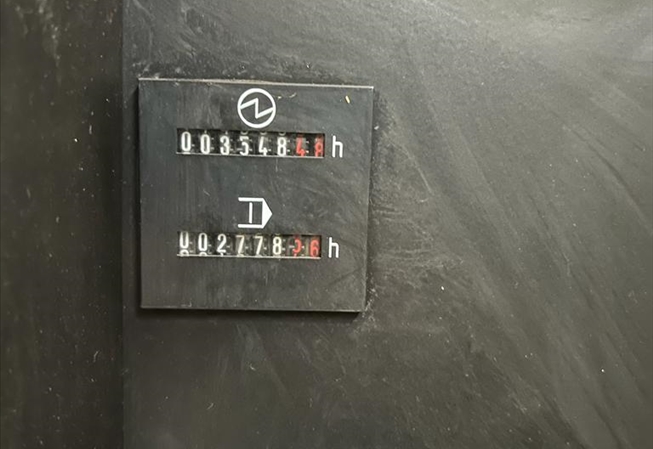

- Mannstunden: 2778 h

Bearbeitungsraum:
- Durchgang über dem Bett: 610 mm
- Durchgang über die Rutsche: 400 mm
- maximaler Drehdurchmesser: 320 mm
- empfohlener maximaler Drehdurchmesser: 250 mm
- Drehlänge in der Z-Achse: 530 mm

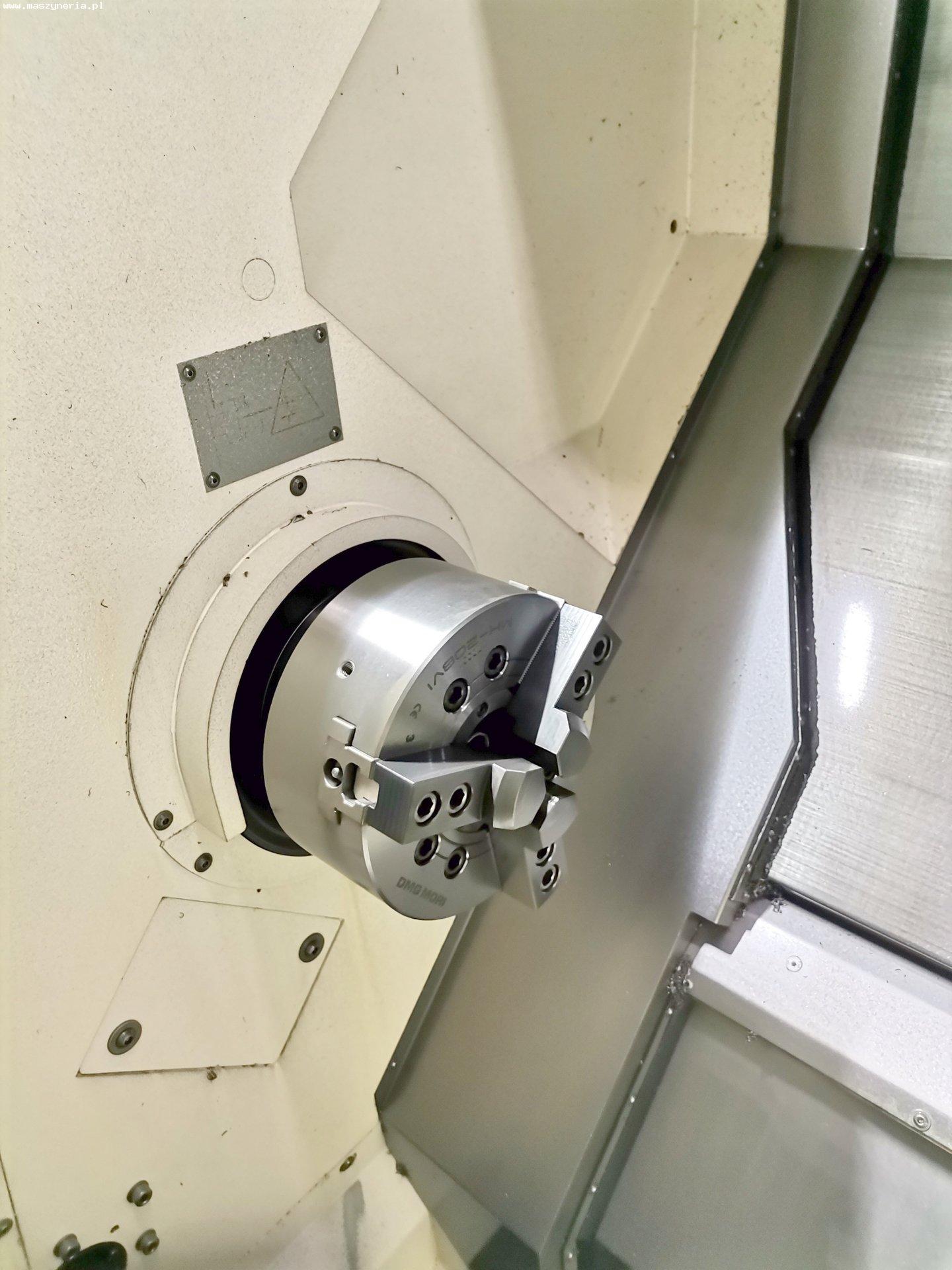

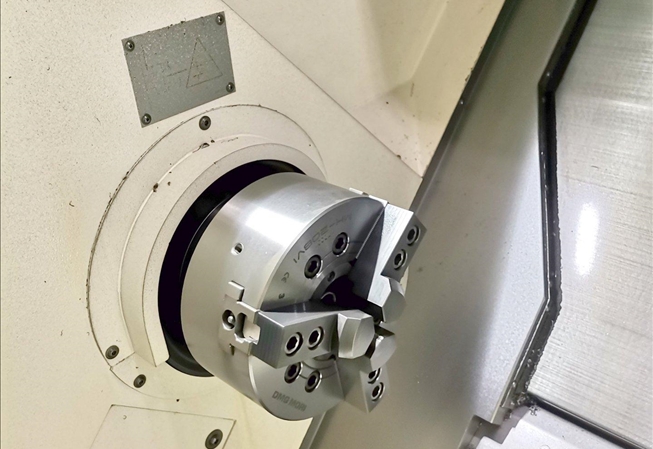

- Spannfutterdurchmesser: 210/250 mm
- Querweg der X-Achse: 242,5 mm
- Längsweg der Z-Achse: 580 mm
- Drehfutter: fi 210 mm Vorschub

fahren:
- Eilgang X/Achse Z: 30/36 m/min

Hauptspindel:
- Spindelspitze: A2-6
- Innendurchmesser des vorderen Lagers: 120 mm
- Spindelbohrung: 73 mm
- Maximaler Durchmesser der verarbeiteten Stange: 51 mm

Hauptantrieb:
- AC-Hauptantriebsleistung (40 % / 100 % ED): 16,5/11 kW
- Drehmoment (40 % / 100 % ED): 168/112 Nm
- maximale Drehzahl der Hauptspindel: 5000 U/min

Werkzeugkopf:
- Anzahl VDI-Tools: 12
- Werkzeugeinsatz nach DIN 69880 (VDI 3425)
- Zylinderschaft: 30 mm
- Zeit der Turmdrehung um 30 Grad mit Verriegelung: 0,95 s
- Zeit zum Drehen des Revolvers um 30 Grad ohne Verriegelung: 0,4 s

Werkzeugeigenschaften:
- Anzahl Werkzeugplätze: 12
- Drehmoment (40 % ED): 15 Nm

Reitstock:
- Typ: hydraulisch
- Verfahrbereich des automatischen Reitstocks: 500 mm
- maximale axiale Spannkraft des Reitstocks: 4 kN
- Reitstocksteuerung: M-Funktionen
- Pinolenaufnahme für Reitstock: MK 4

Positioniergenauigkeit nach ISO 230-2:
- Positionierungsgenauigkeit der X/Z-Achse
- indirektes Messsystem: =<5/8 um

Hydraulikeinheit:
- Fassungsvermögen: ca. 10 l
- Maximaldruck: 55 bar

Kühlmittelversorgungssystem:
- Fassungsvermögen des Spänetanks: 120 l
- Förderkapazität: 170 l
- Pumpenleistung: 0,85 kW
- Nennpumpenleistung bei 5 bar: 20 l/min

Stromversorgung:
- Maximaler Leistungsbedarf: 28 kVA
- Spannung: 400 V
- Frequenz: 50/60 Hz

Pneumatik:
- Druckluft: 6 bar
- Luftbedarf: 15 m3/h

Abmessungen der DMG MORI CLX 350 CNC-Drehmaschine:
- Drehmaschine mit Spänetank (Länge x Breite x Höhe): ca. 2800 x 1780 x 1850 mm
- Drehmaschine mit Späneförderer, Späneauswurf rechts (Länge x Breite x Höhe): ca. 3680 x 1780 x 1850 mm
