Beschreibung

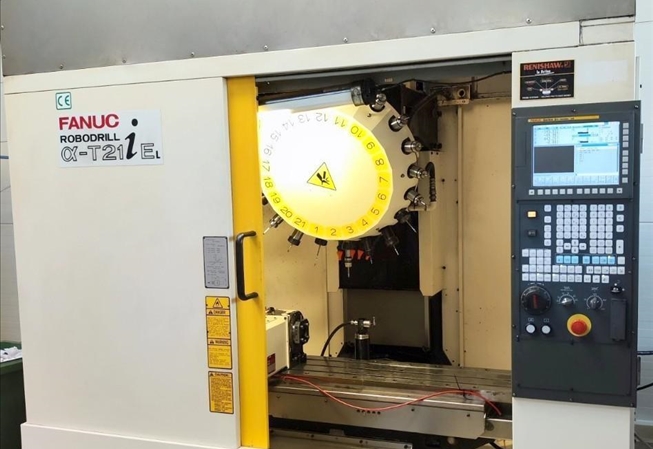

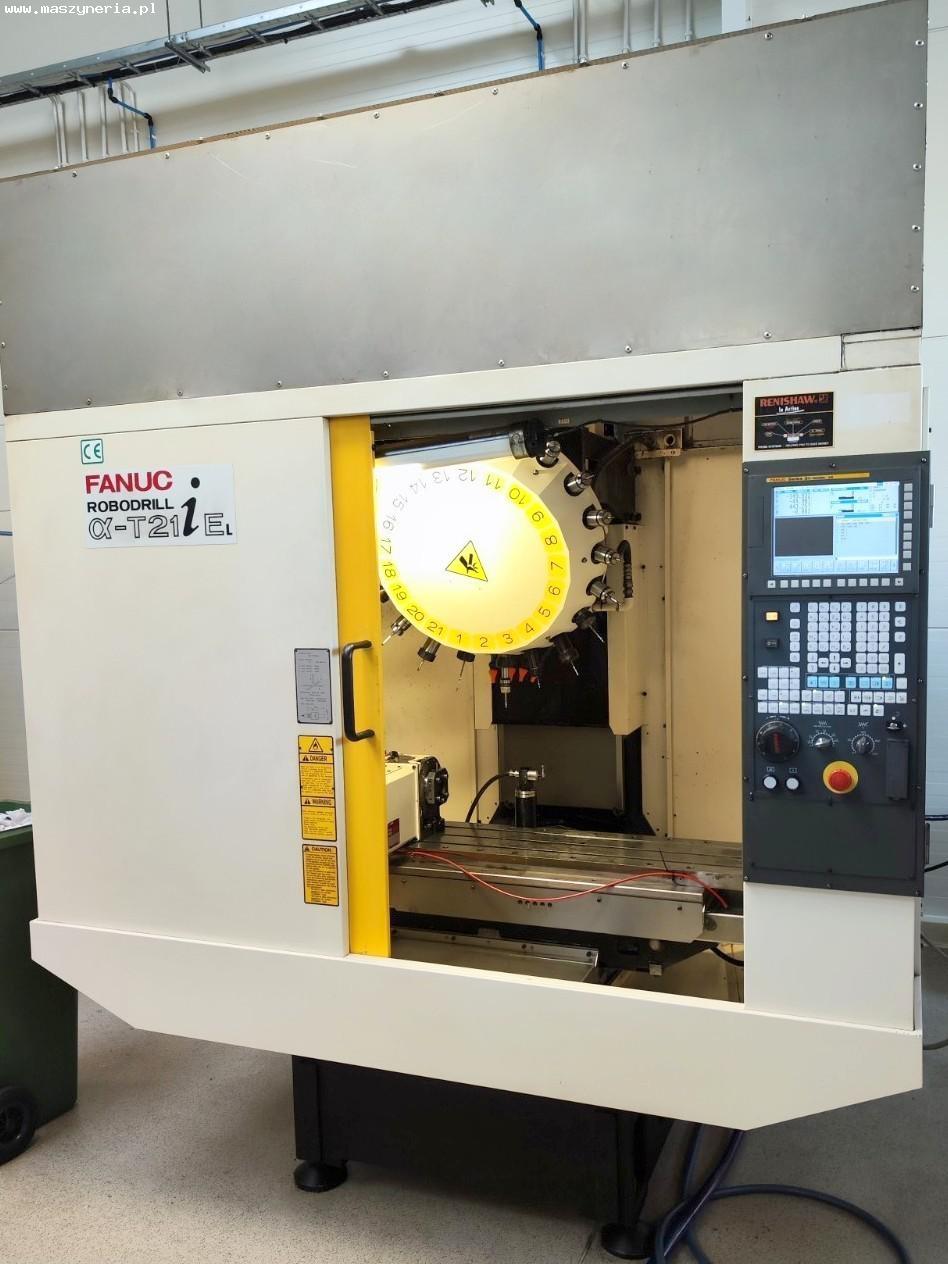

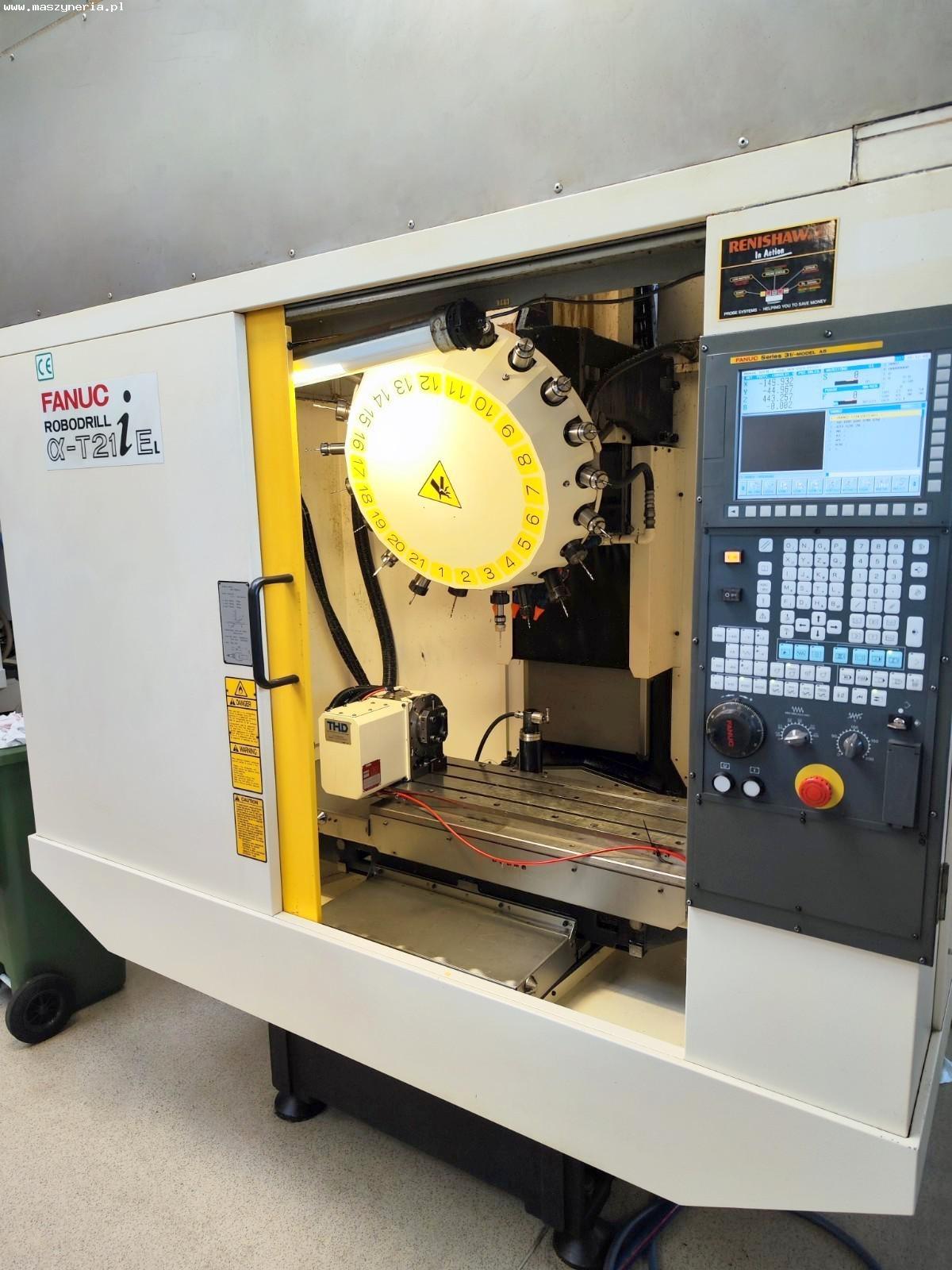

FRÄSZENTRUM FANUC ROBODRILL ALPHA-T21IEL

Das 2007 in Japan hergestellte Fräszentrum FANUC ROBODRILL Alpha-T21iEL ist für die präzise Bearbeitung von Details mit einem maximalen Gewicht von 300 kg konzipiert. Die Vielseitigkeit und Genauigkeit der Maschine ermöglicht es Ihnen, sowohl in der Massenproduktion als auch bei der Arbeit in Kleinserien hervorragende Bearbeitungsergebnisse zu erzielen. Diese Merkmale, kombiniert mit einem zuverlässigen Design mit einem verstärkten Arbeitstisch von 850 mm Länge und 410 mm Breite, steigern die Produktivität und garantieren ein Höchstmaß an unterbrechungsfreier Präzisionsbearbeitung. Der FANUC ROBODRILL Alpha T21iEL

Das Fräszentrum ist mit einem schnellen und effizienten TSUDAKOMA RNA-160L- Kipprundtisch mit Drehachse B und einem pneumatischen Spannsystem ausgestattet, das ein enormes Spannmoment erzeugt. Das im Drehtisch integrierte Schneckengetriebesystem erhöht die Indexierungsgeschwindigkeit um 20 % und behält gleichzeitig die Indexierungsgenauigkeit bei.

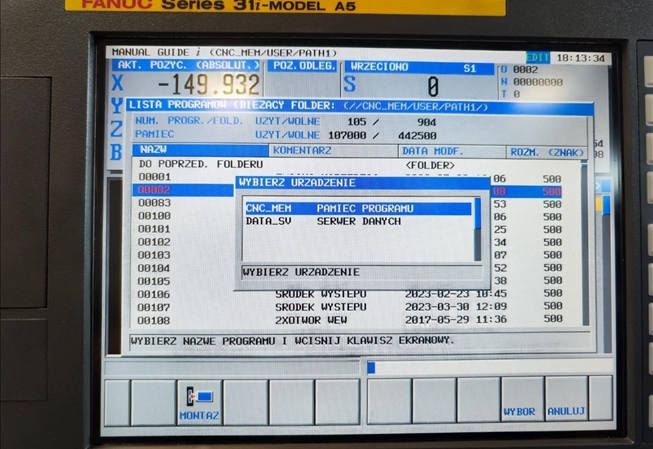

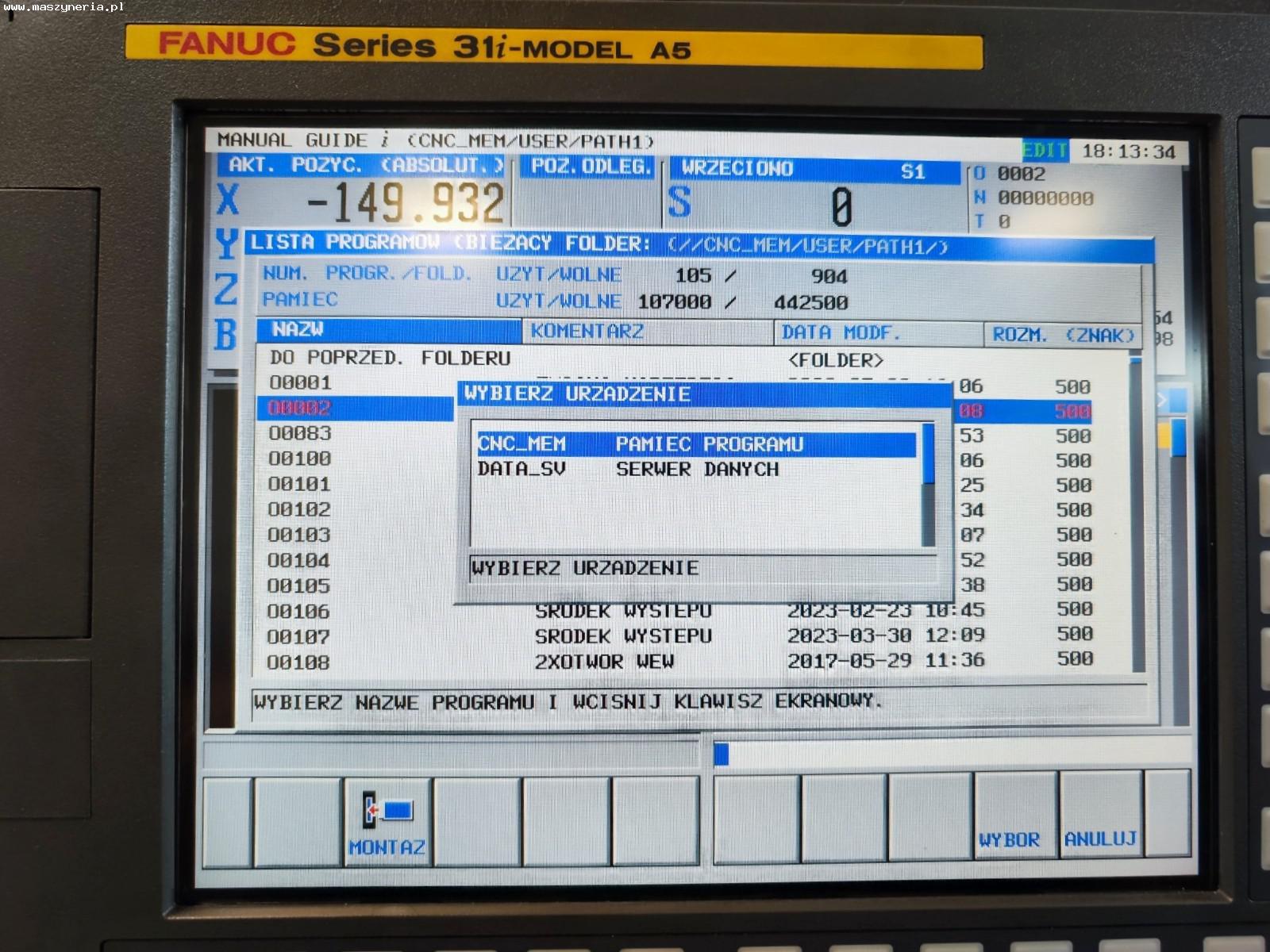

Intuitiv, basierend auf dem ISO-Codeformat, vereinfacht die FANUC MANUAL GUIDE- Software die Maschinenbedienung und erhöht ihre Produktivität, indem sie die Zeit von der Erstellung technischer Zeichnungen bis zum Produktionsstart verkürzt. In der interaktiven Benutzeroberfläche werden in wenigen Schritten Bearbeitungsprogramme mit grafischen Simulationen erstellt, die auch bei sehr komplexen Prozessen zu hervorragenden Ergebnissen führen. FANUC ROBODRILL α-T21i

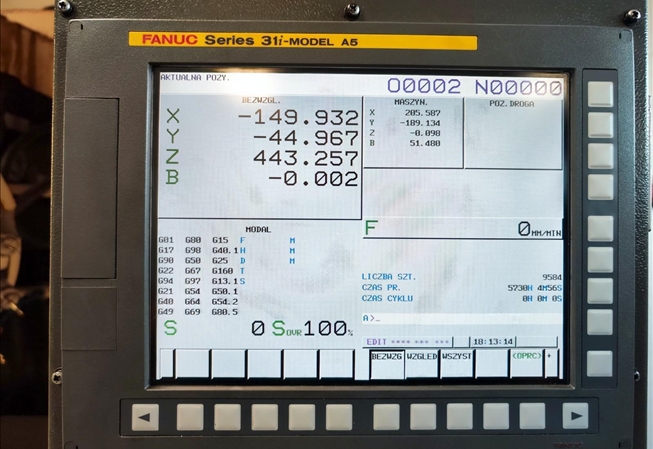

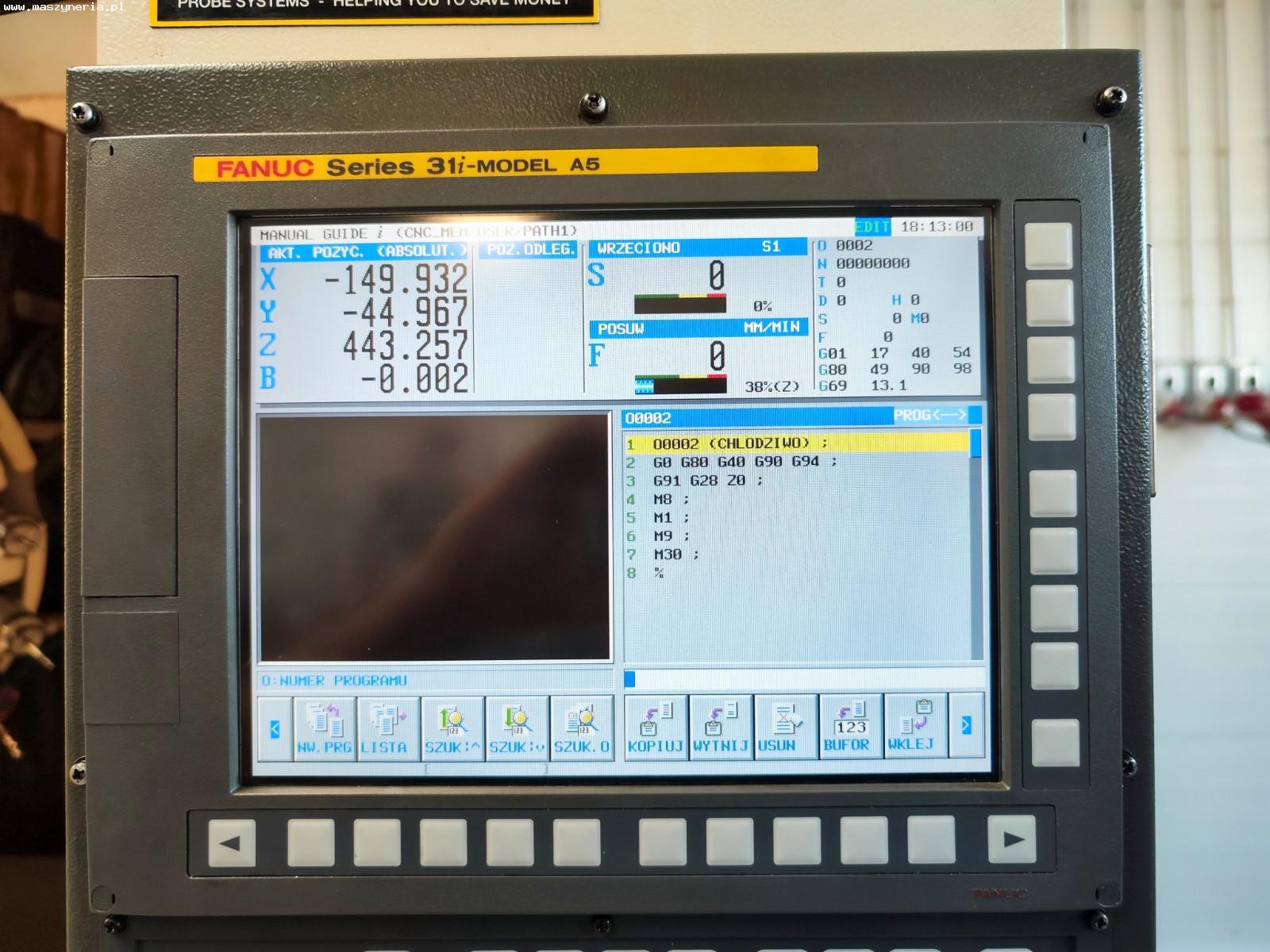

Das Bearbeitungszentrum wird von einer benutzerfreundlichen FANUC-CNC-Steuerung der Serie 31i-MODELL A5 mit vielen Zusatzfunktionen gesteuert, darunter „AI Contour Control“, um Beschleunigungs-/Verzögerungsverzögerungen und Servomotorverzögerungen zu unterdrücken, die mit zunehmender Vorschubgeschwindigkeit größer werden. Zur reichhaltigen Ausstattung der Fräsmaschine gehören unter anderem: der RENISHAW TS27R Tasttaster zum Messen und Erkennen gebrochener Werkzeuge und der RENISHAW OMP40 Tasttaster zur Prüfung und Positionierung des Werkstücks. Das vertikale Bearbeitungszentrum wiegt 2200 kg.


Technische Daten des Bearbeitungszentrums FANUC ROBODRILL Alpha-T21iEL

- Arbeitstischfläche (Länge x Breite): 850 x 410 mm
- Vorschübe in den X/Y/Z-Achsen: 700/400/330 mm
- Eilgänge in den X/Y/Z-Achsen: 54 m/min
- Arbeitsvorschub in den X/Y/Z-Achsen: 1-30000 mm/min
- maximales Werkstückgewicht: 300 kg
- maximale Spindeldrehzahl: 10000 U/min
- Mindestspindeldrehzahl: 100 U/min
- Spindelleistung (10 Min./konstante Arbeit): 5,5/3,7 kW
- Positioniergenauigkeit in einer Achse: 0,006/300 mm
- Wiederholgenauigkeit der Positionierung: ± 0,002 mm
- Werkzeugkopfkapazität: 21 Stk.
- maximaler Werkzeugdurchmesser: 80 mm
- maximale Werkzeuglänge: 200 mm
- maximales Werkzeuggewicht: 3 kg
- Werkzeugwechselzeit: ca. 2 s
- Abstand zwischen Halter und Arbeitstisch: 250-580 mm
- Fassungsvermögen des Kühlmitteltanks: 100 l
- Stromversorgung: 3x 220 V; 50 Hz
- Gewicht der Alpha-T21iEL- Maschine: 2200 kg


Ausstattung der FANUC ROBODRILL Alpha-T21iEL CNC-Fräsmaschine

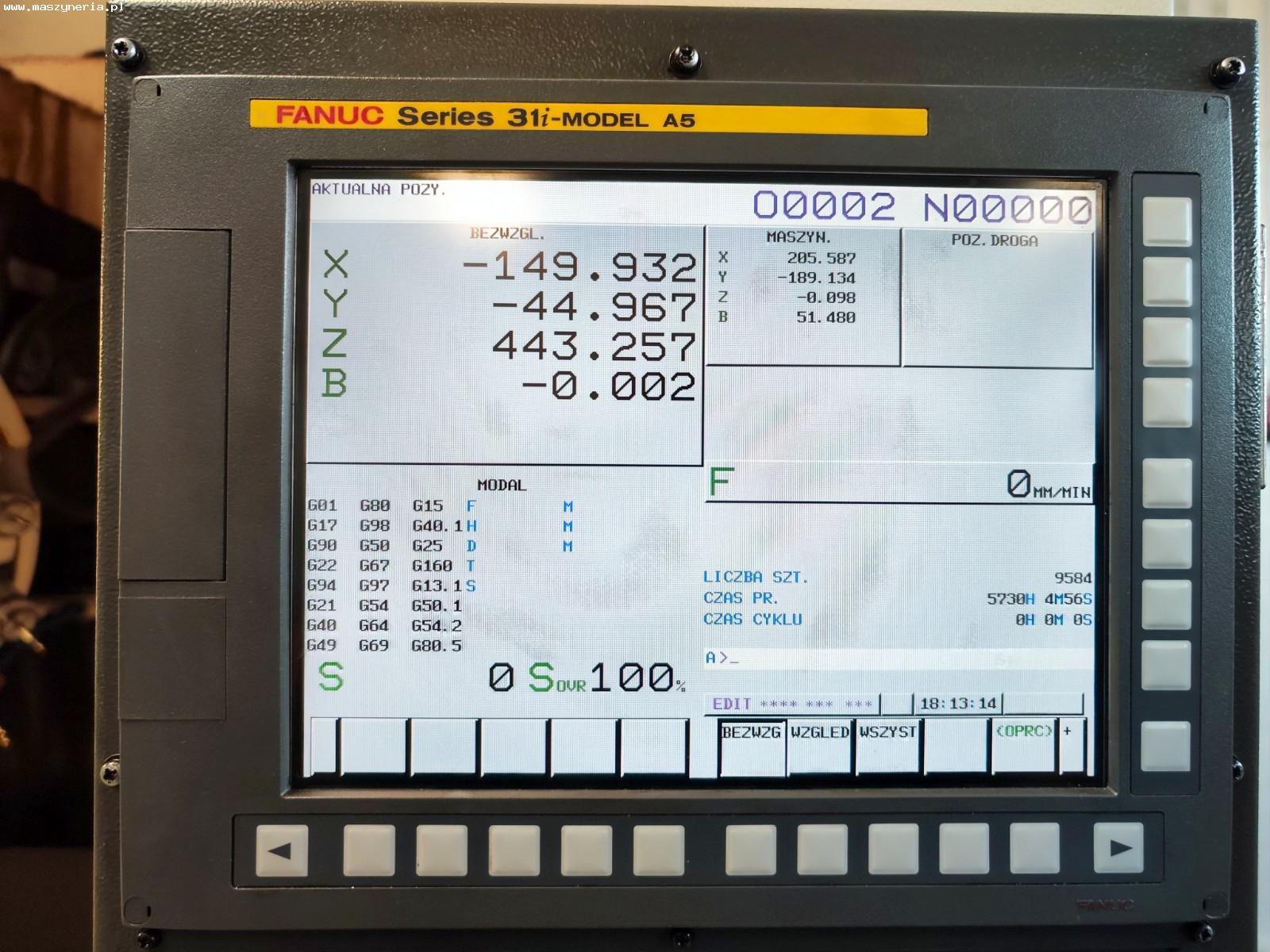

- CNC-Steuerung: FANUC Serie 31i-MODELL A5

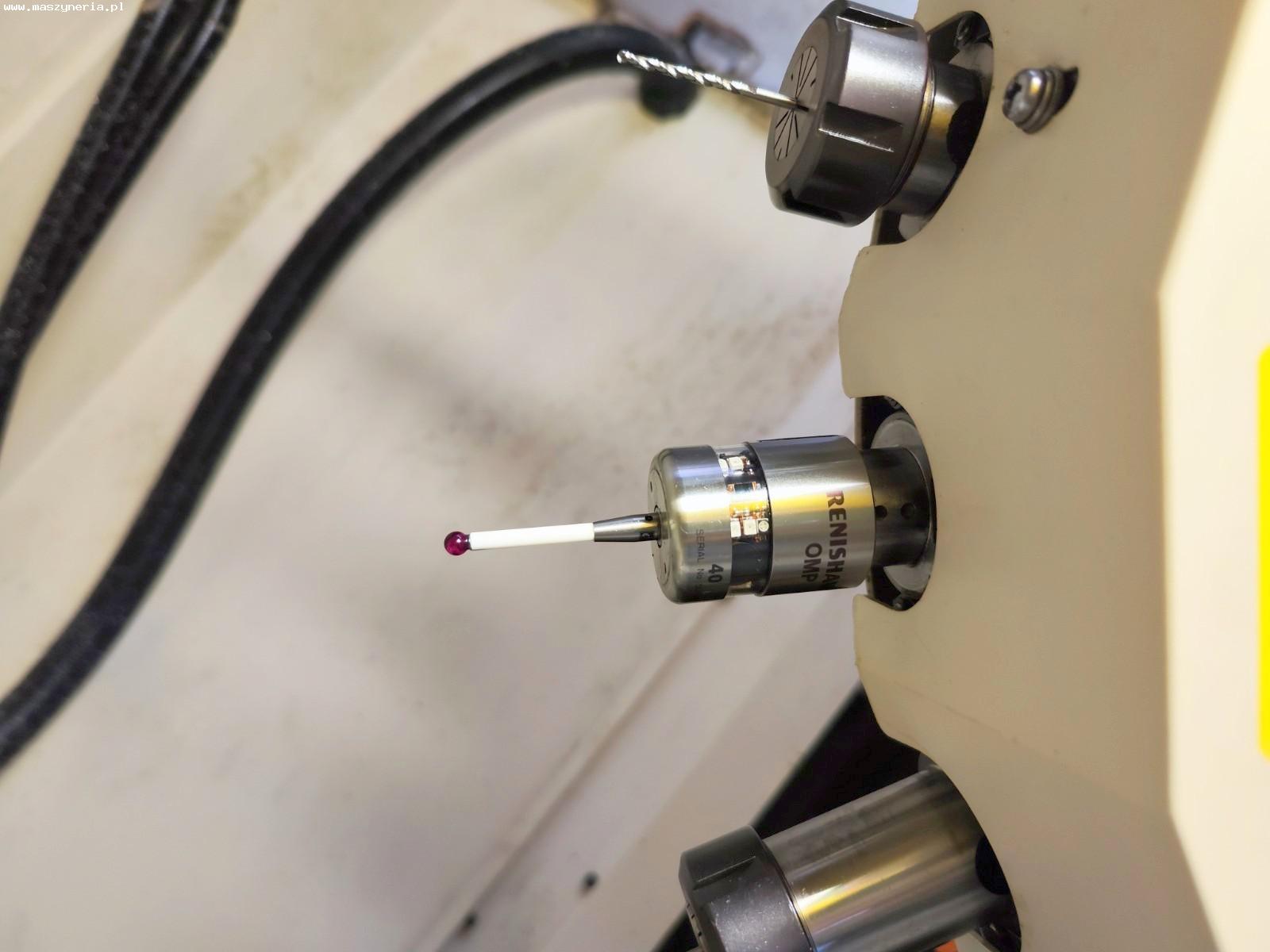

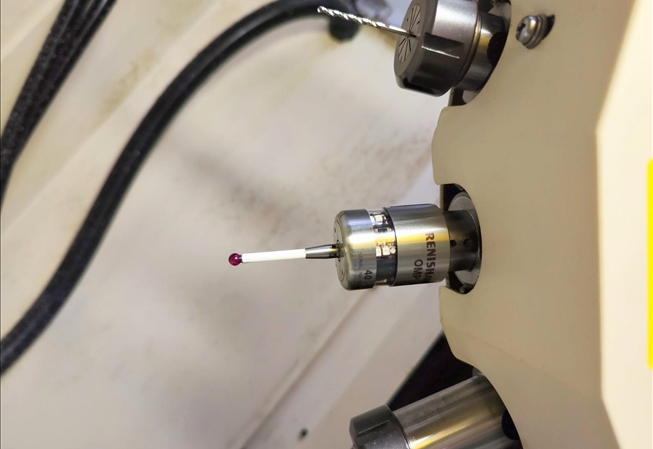

- Messtaster: RENISHAW OMP40
- Werkzeugmesstaster: RENISHAW TS27R
- Kippdrehtisch: TSUDAKOMA RNA-160L
- vierte Achse (B-Achse)
- Servomotor der vierten Achse (B-Achse): FANUC ALPHA 2/5000iS
- Stütze mit Druckluftbremse zum Kippen des Drehtisches
- Software: FANUC MANUAL GUIDE i
- Zusatzfunktion „Helixinterpolation“
- Zusatzfunktion „48 zusätzliche Koordinatensysteme“
- Zusatzfunktion „Mehrfachsprung von Programmsätzen“ (Multi Step Skip-Funktion)
- Zusatzfunktion „AI Contour Control I“ (Analyse von 30 Blöcken im Voraus)
- Zusatzfunktion „AI Contour Control II“
- Zusatzfunktion „Werkzeugkompensation“ (Tool Compensation Memory C)
- Erhöhung der Säule um 100 mm

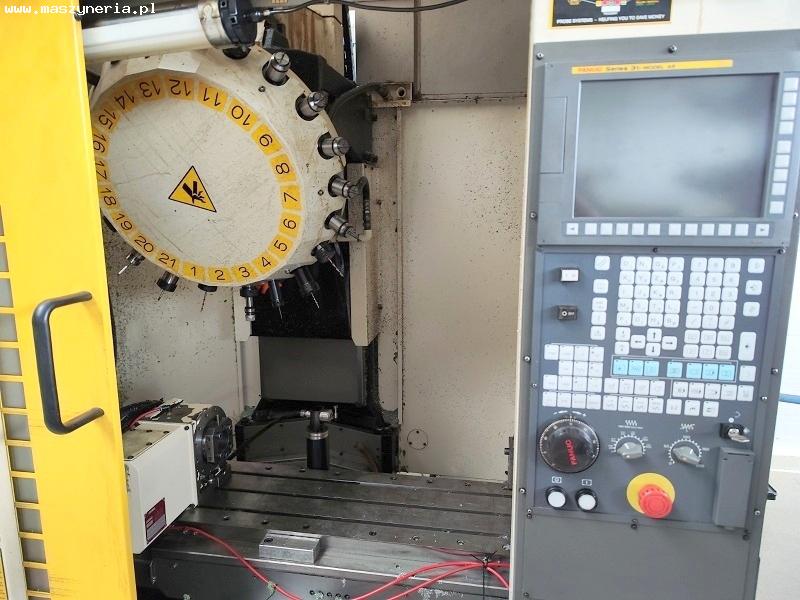

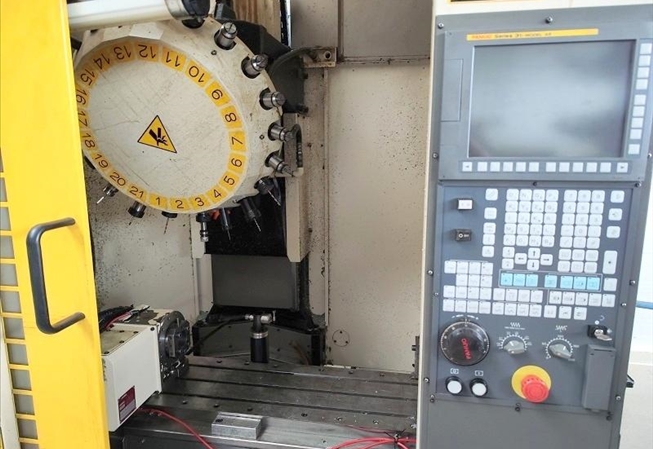

- Werkzeugrevolver
- Montagewerkzeuge: DIN 69871 A30
- Spindelkegel: BT 30
- Kühlsystem
- Schmiersystem
- Arbeitsplatzbeleuchtung
- 1 GB Datenserver
- Zusammenarbeit mit einem Computernetzwerk
- Messsoftware
