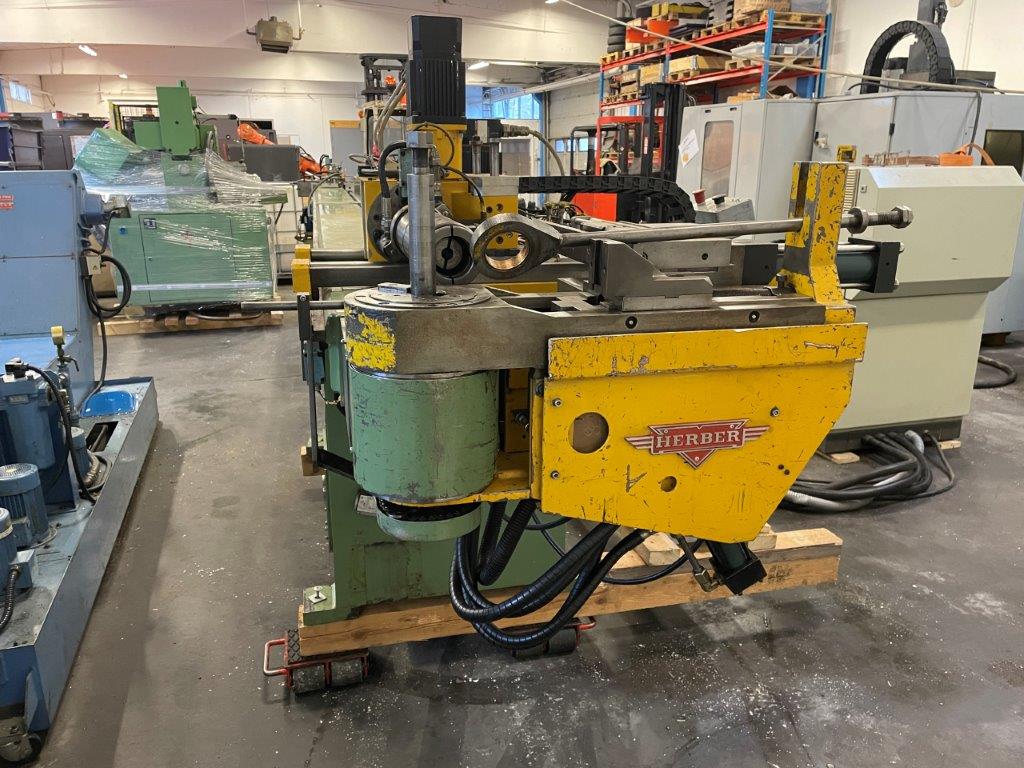

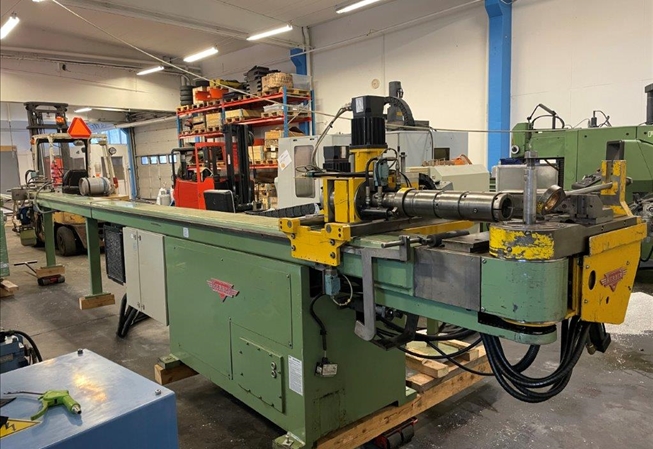

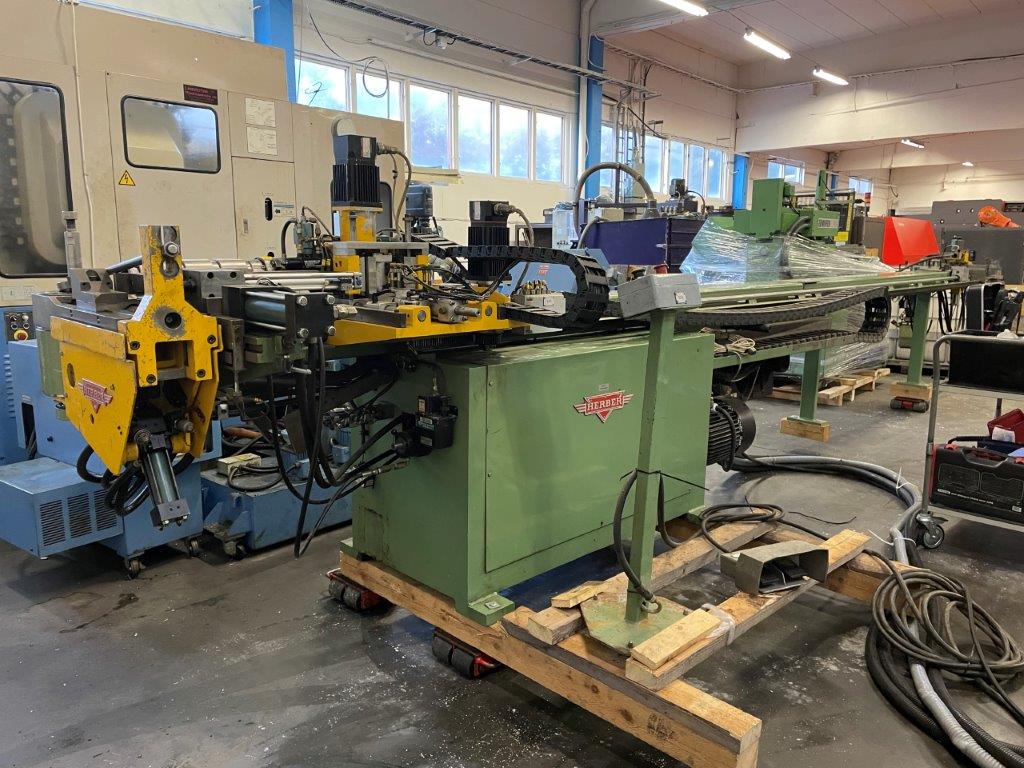

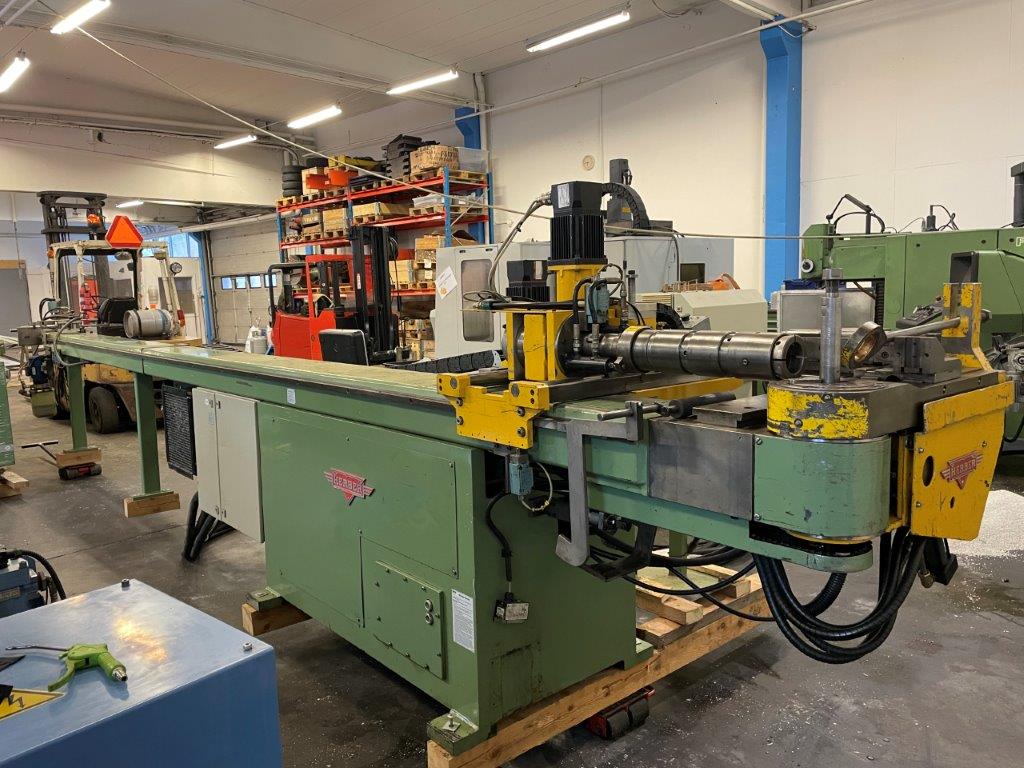

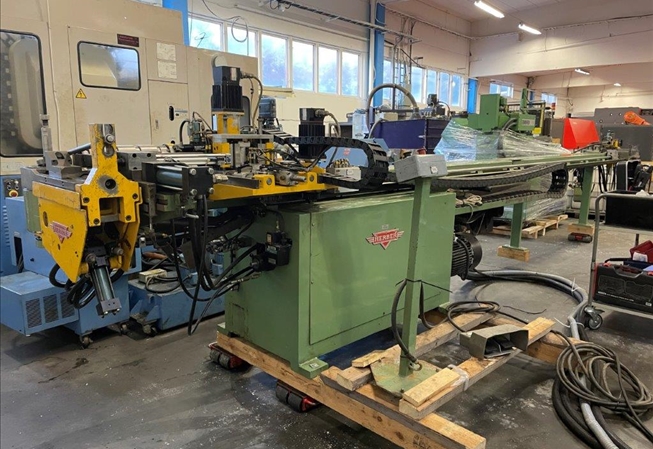

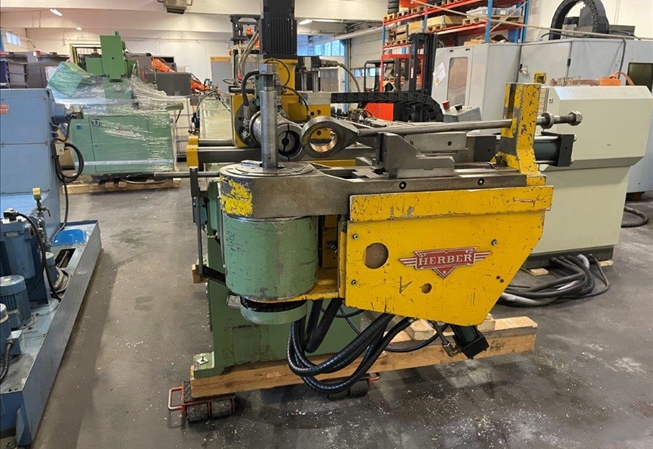

Herber 42 CNC Rohrbiegemaschine

Beschreibung

Technische Daten.

- Maximaler Biegewiderstand Wb. 3,35 cm3

- Max. Tragfähigkeit in Stahlrohren bei Bruchfestigkeit. Max. 40 kp/mm2

- Max. Rohrdimension. 50 x 2 mm

- Max. Mittelpunktsradius (Standard). 200 mm

- Max. Mittenradius mit Schiebeeinrichtung 160 mm

- Mindest. Mittelpunktsradius (Standard). 40 mm

- Mindest. Mittelpunktsradius (speziell). 10 mm

- Max. Rohraufnahmelänge wenn
Dornbiegen (Standard). 6000 mm

- Max. Biegewinkel 190 Grad

- Biegegeschwindigkeit, programmierbar. 0-180 Grad/Sek

- Messauflösung. +/- 0,1 Grad

- Längenvorschub, programmierbar. 0-1800 mm/Sek

- Messauflösung. +/- 0,1 mm

- Max. Drehwinkel. +/- 360 Grad

- Rotationspositioniergeschwindigkeit max. programmierbar. 0-480 Grad/Sek

- Messauflösung. +/- 0,1 Grad/Sek

- Steuerspannung. 24 V DC

- Tankraum. 120 Liter

- Öltyp: Mobilhydrauliköl, Viskosität 32 cSt/
Viskositätsindex größer als 170.

- Gesamtmotorleistung. 16 kW, 400 V

3-phasig, 50 Hz

- Erforderlicher Luftdruck. 7 bar





- Maschinenabmessungen (LxBxH). 7500 x 1100 x 1600 mm

- Kanzel (LxBxH). 850 x 850 x 1350 mm

- Maschinengewicht (netto). 2300 kg

- Schreibtischgewicht (netto). 300 kg


Standard Ausrüstung.

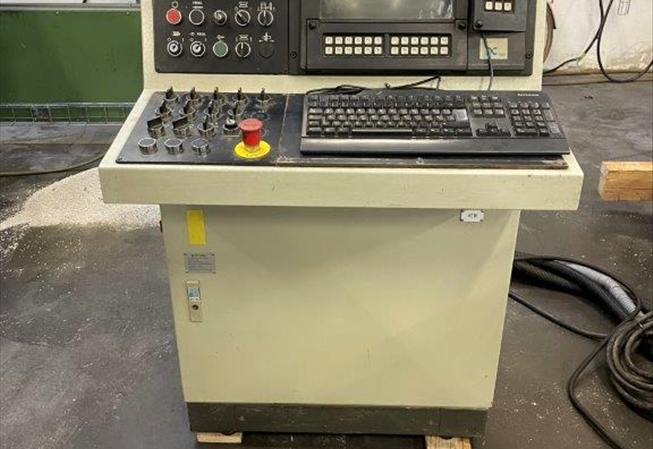

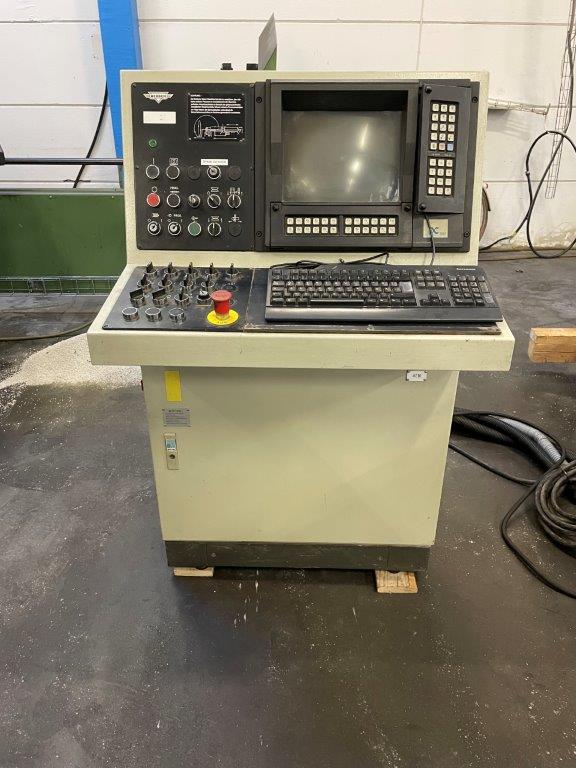

- Das Steuerpult mit integrierter CNC-Steuerung und Not-Aus.

- Ausstattung mit Fußpedalen.

- Werkzeugrückzugseinrichtung mit rotierender Nabe.

- Schutzgitter auf beiden Seiten des Biegekopfes.

- Automatischer Rohrstart im Spannfutter.

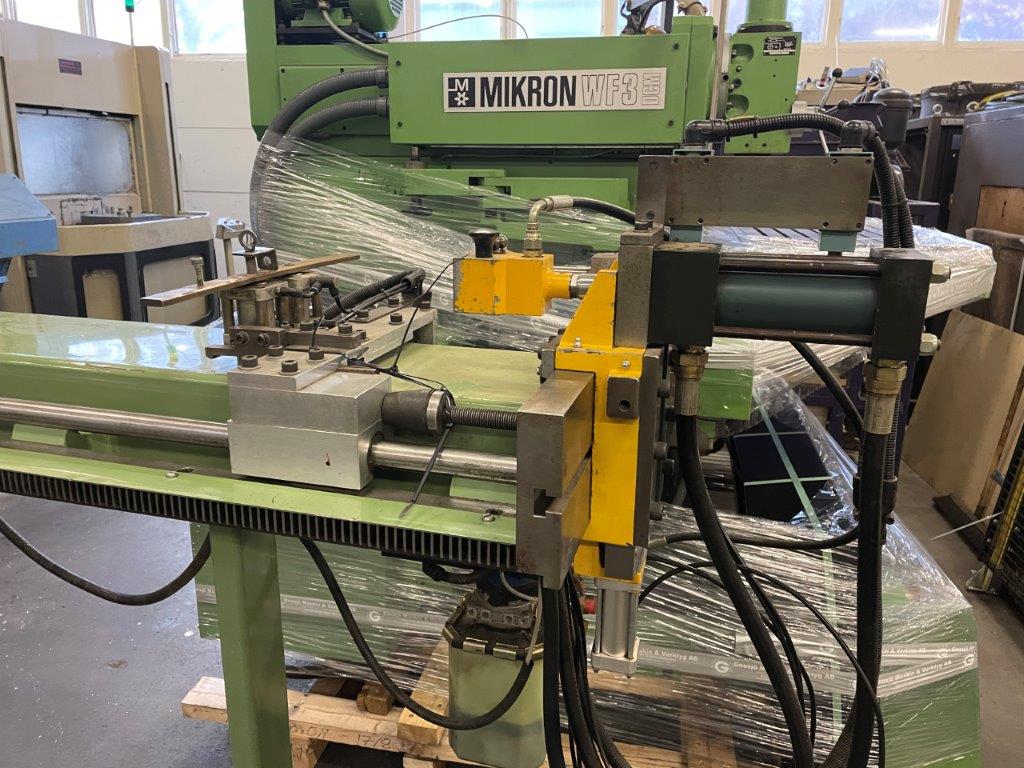

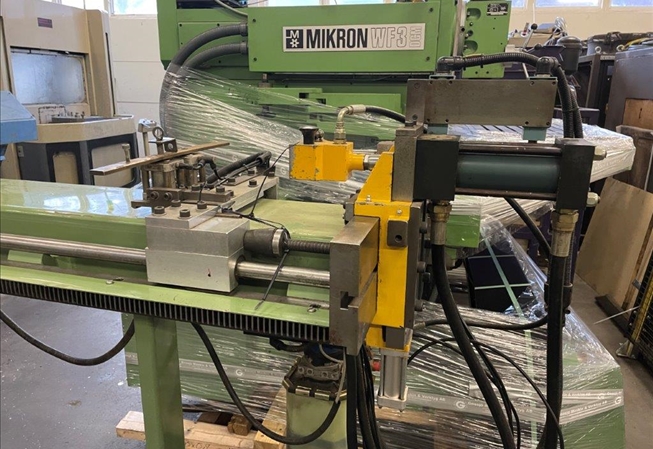

- Automatische hydraulische Dornrückzugseinrichtung, einstellbar
Rückzug 0-100 mm, programmierbare Dorn-Minus-Funktion,
2 Dornstangen (M12 und M16).

- Ölfiltrationsanlage mit Ölkühlung.

- Wasserabscheider für Luft.

- Gebrauchsanweisung.

- Standardwerkzeughöhe=70 mm.

- AC-Motoren mit digitalen AC-Servos für Längs- und Rotationsvorschub.
