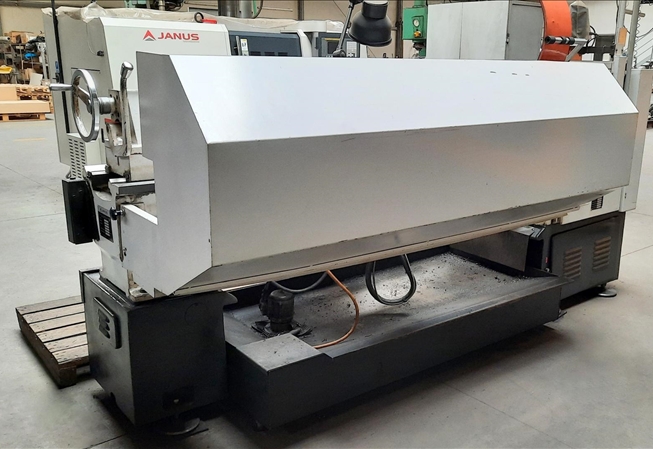

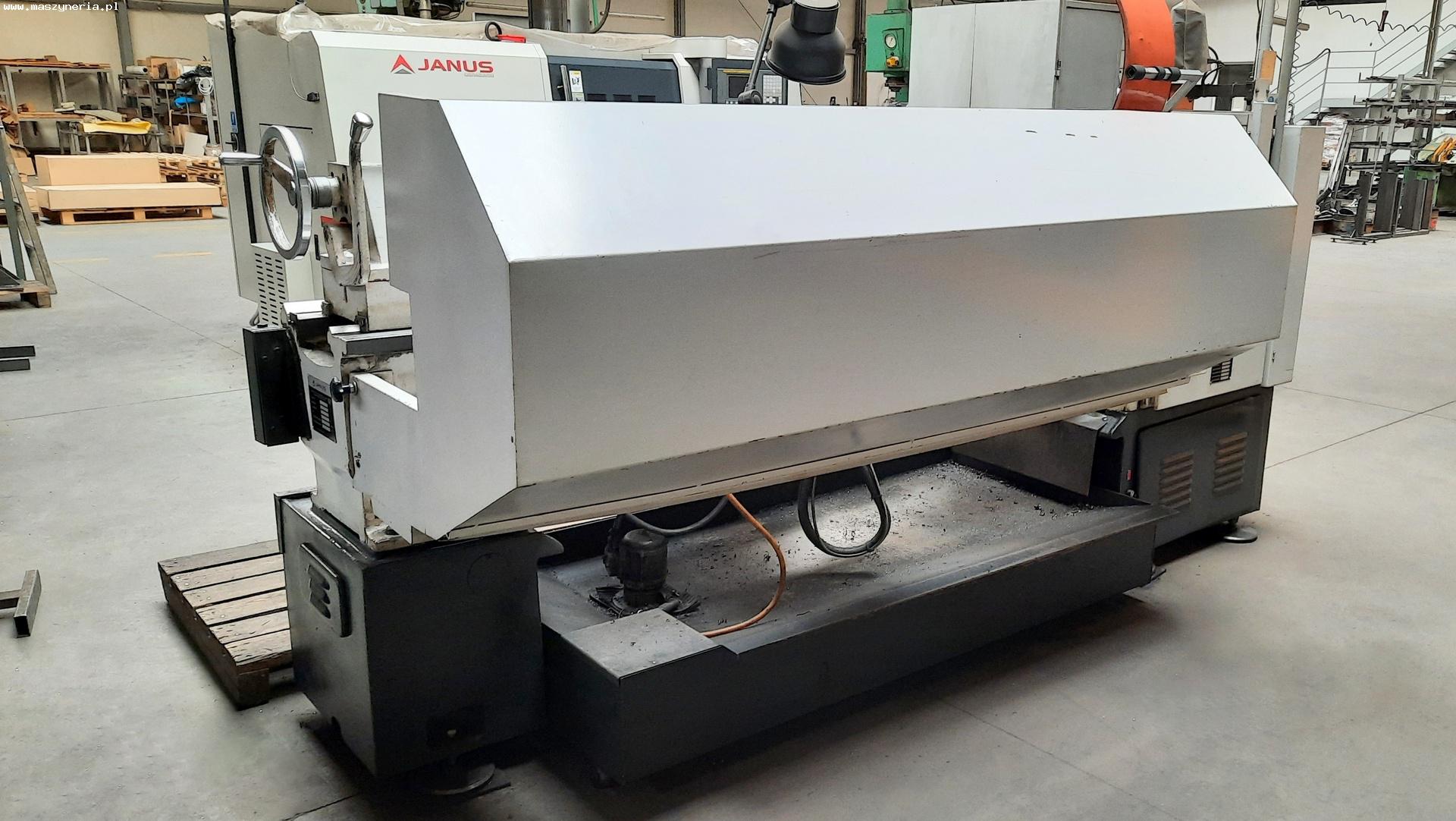

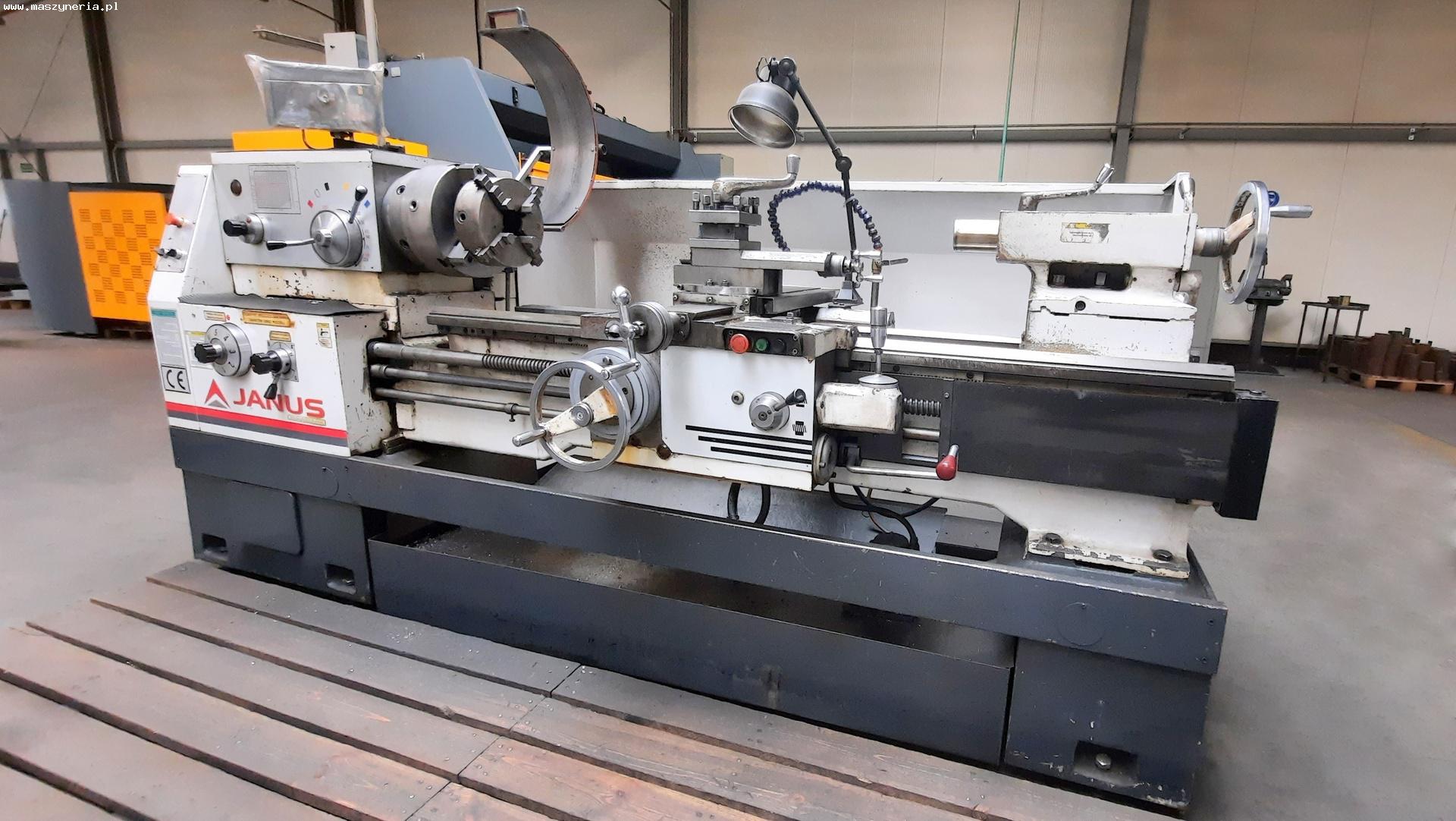

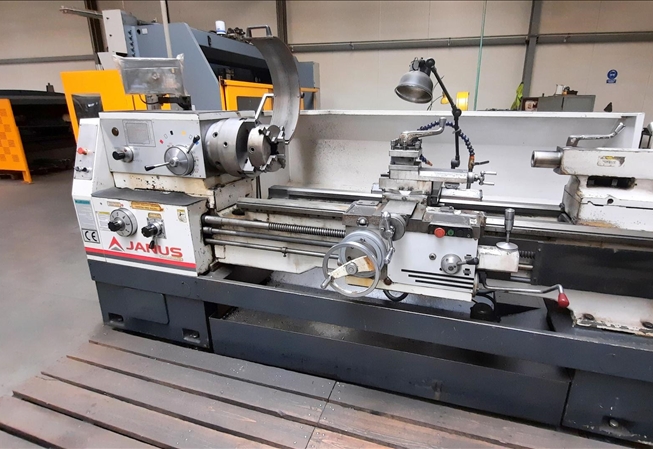

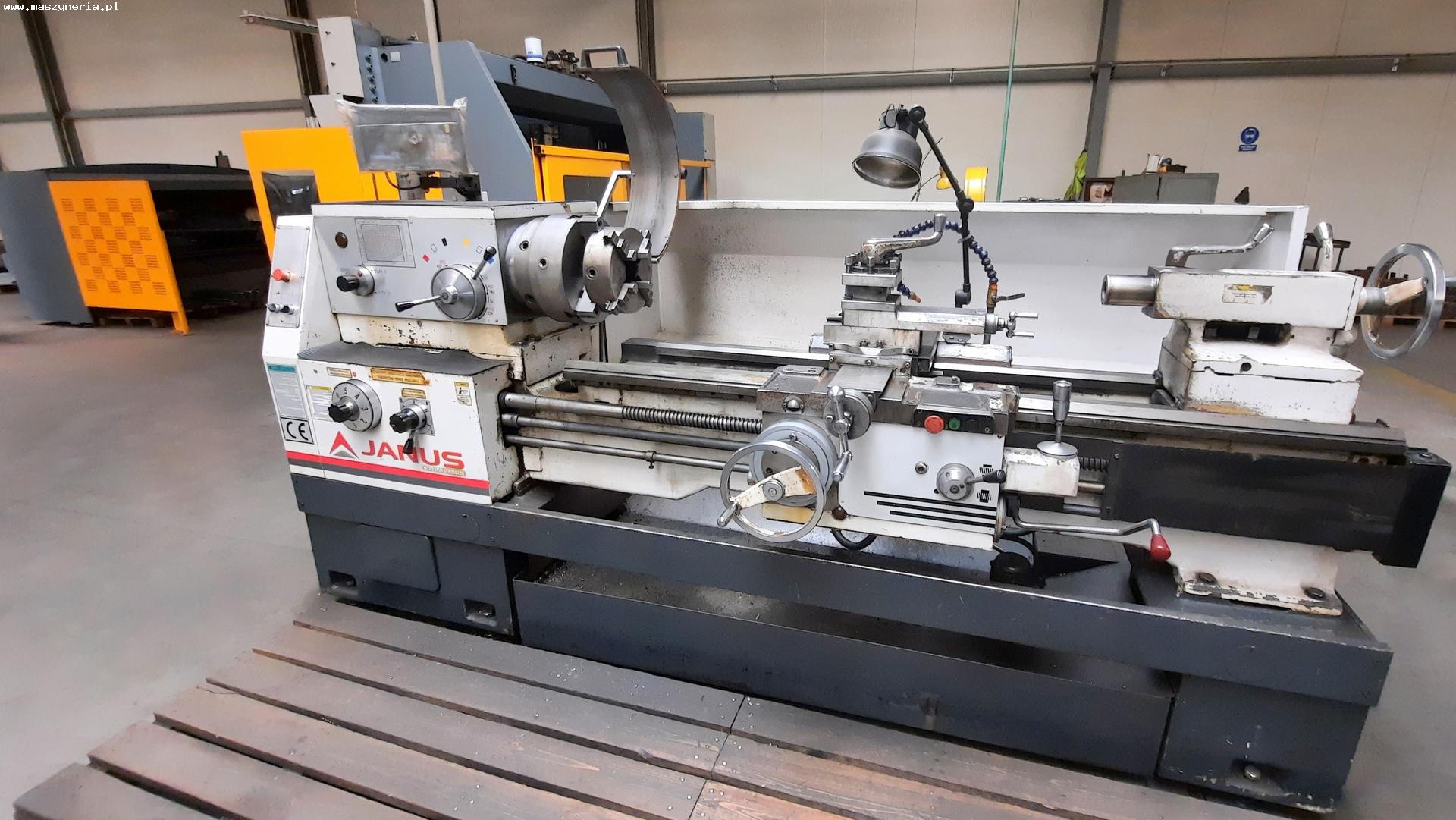

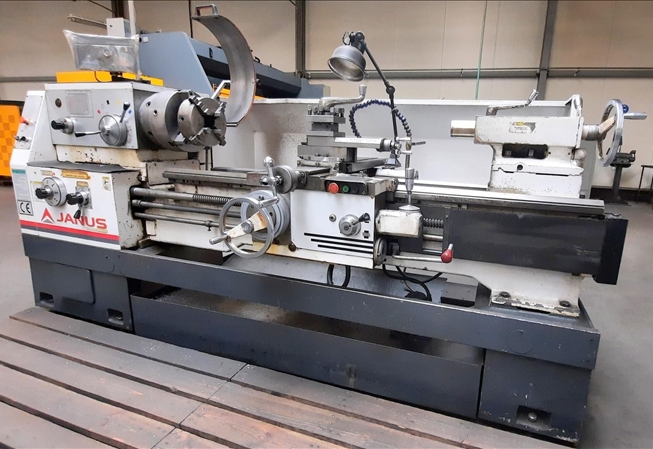

JANUS TK 500/1500 C ZENTRUMDREHMASCHINE Modell 2011

Die Spitzendrehmaschine JANUS TK 500/1500 C wurde 2011 in Polen gebaut. Die Metalldrehmaschine ist für ein breites Bearbeitungsspektrum von Werkstücken mit einer maximalen Länge von 1500 mm ausgelegt, wie z. B. Drehen von Innen- und Außenzylinderflächen, Bohren, Reiben und Nuten. Die steife, stabile Konstruktion der Maschine mit einem leistungsstarken Hauptmotor steigert die Produktionseffizienz deutlich und ermöglicht die volle Nutzung der Werkzeuge. Die Bearbeitung erfolgt in einem voll beleuchteten Arbeitsbereich der Drehmaschine mit einer leistungsstarken Spindel, die mit einer Höchstgeschwindigkeit von 1580 U/min rotiert, was eine hervorragende Qualität und Präzision der Dreharbeiten garantiert. Die konventionelle Drehmaschine JANUS wiegt 2300 kg.


Technische Spezifikation der Universaldrehmaschine JANUS TK 500/1500 C

- maximaler Drehdurchmesser (über dem Längsschlitten): 300 mm
- maximaler Drehdurchmesser (über dem Bett): 500 mm
- maximaler Drehdurchmesser (über dem Bett mit Aussparung): 720 mm
- maximale Drehlänge: 1400 mm
- maximale Länge des Details: 1500 mm
- normale Querbewegung des Trägers: 0,04-0,8 mm/Umdrehung
- feine Querbewegung des Trägers: 0,014-0,05 mm/Umdrehung
- grober Querweg des Trägers: 0,88-3,2 mm/U
- beschleunigter Vorschub in der X/Z-Achse: 4/2 m/min
- maximale Spindeldrehzahl: 1580 U/min
- Spindeldurchlass: 80 mm
- Abstand zwischen Spindelachse und Bettebene: 250 mm
- Vertikaler Abstand zwischen Spindelachse und Werkzeug: 26 mm
- Maximaler Hub des Oberschlittens: 140 mm
- Anzahl metrischer Gewinde: 44
- Bereich metrischer Gewinde: 1-192 mm
- Anzahl der Zollgewinde: 26
- Zollgewindebereich: ½ -24 int./1
- Anzahl metrischer Gewinde: 39
- Gewindebereich metrisch: 0,25-48 mm
- Anzahl der Rohrgewinde: 38 mm
- Rohrgewindebereich: ½ - 96
- Reitstockpinolendurchmesser: 75 mm
- Werkzeughalterquerschnitt: 25x25 mm
- Rohrweg: 150 mm
- Spindelsteigung: 12 mm
- Arbeitsplatzbeleuchtung
- installierte Leistung: 10 kVA
- Hauptmotorleistung: 7,5 kW
- Leistung der Kühlpumpe: 125 W
- Motorleistung des Abdeckplatten-Schnellvorlaufs: 250 W
- Motorleistung der Schmierpumpe: 120 W
- Steuerspannung: 110 V
- Beleuchtungsspannung: 24 V
- Stromversorgung: 3x 400 V; 50 Hz
- Abmessungen (L x B x H): 3168 x 1037 x 1312 mm
- Gewicht der Drehmaschine TK 500/1500 C : 2300 kg
