Beschreibung

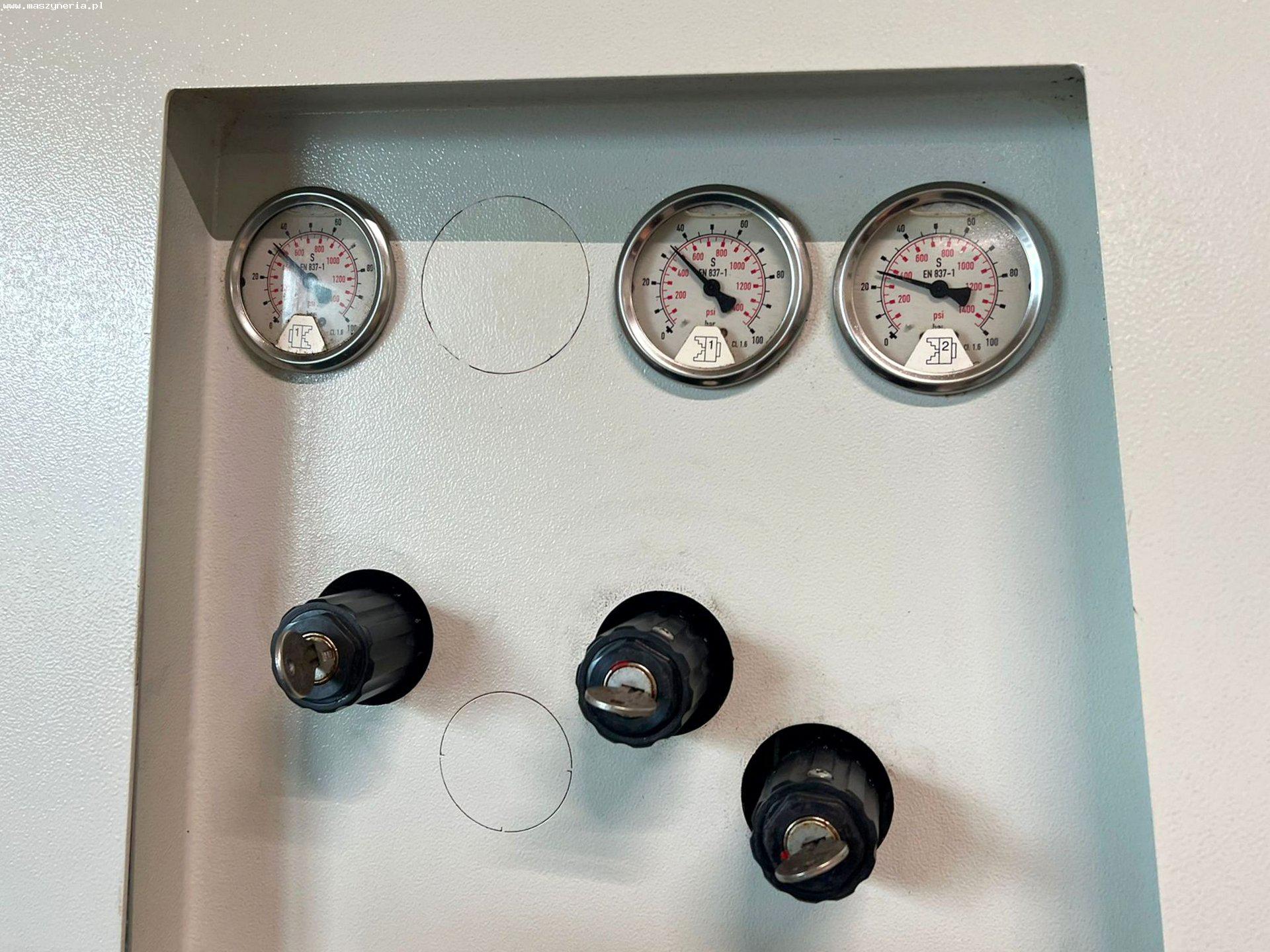

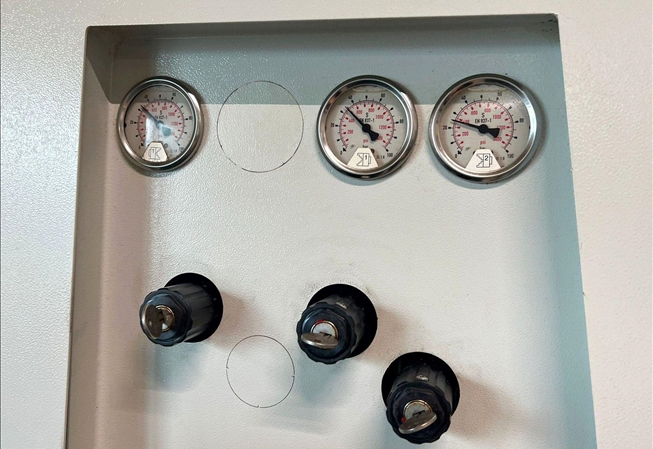

TOKARKA CNC GILDEMEISTER CTX 420 V6 LINEAR

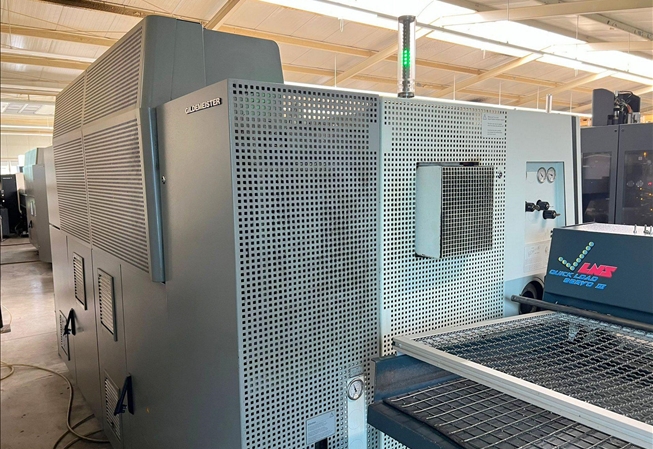

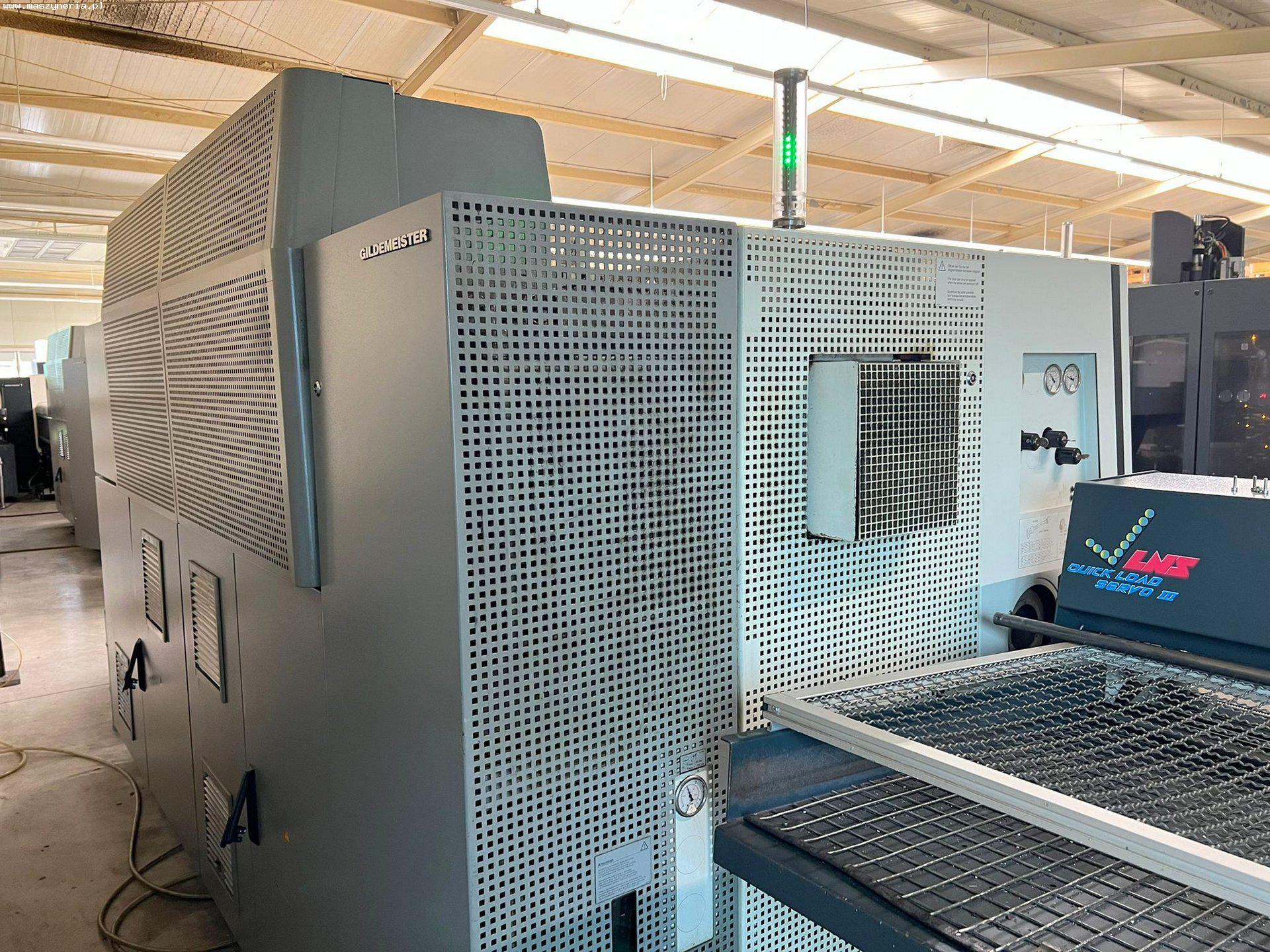

Die 2007 in Deutschland gebaute CNC-Drehmaschine GILDEMEISTER CTX 420 V6 LINEAR bearbeitet Teile mit einer maximalen Länge von 600 mm und einem Durchmesser von 565 mm (über dem Support) bzw. 680 mm (über dem Bett). Eine zuverlässige, solide Struktur mit hoher Stabilität, kombiniert mit reichhaltiger Ausstattung und einer breiten Palette an Möglichkeiten, wird selbst den anspruchsvollsten Kunden gerecht.

Das Drehzentrum ermöglicht Ihnen die Durchführung einer breiten Palette von Bearbeitungen von Details höchster Qualität mit angetriebenen Werkzeugen, die eine Geschwindigkeit von 4.500 U/min erreichen und in einem Werkzeugkopf mit zwölf Positionen gespeichert sind. Eine mit maximal 5.000 U/min rotierende Spindel und eine zusätzliche Gegenspindel mit einer Leistung von 32 kW eröffnen neue Möglichkeiten beim Drehen von Details. Die Maschine verfügt über ein modernes HEIDENHAIN plus iT

Numerische CNC-Steuerung zur vollständigen Kontrolle der durchgeführten Bearbeitung. Zur reichhaltigen Ausstattung des Drehautomaten gehören unter anderem auch: Stangenlader, zusätzliche Y-Achse mit einem Vorschub von 80 mm und Späneförderer. Das Gesamtgewicht der Maschine beträgt 7000 kg.


Technische Daten des Drehautomaten GILDEMEISTER CTX 420 V6 LINEAR

- maximale Drehlänge: 600 mm
- maximaler Drehdurchmesser: 560 mm
- maximaler Drehdurchmesser über dem Support: 565 mm
- Maximaler Drehdurchmesser über dem Bett: 680 mm
- Drehdurchmesser (Gegenspindel): 250-325 mm
- Verfahrweg der Y-Achse: 80 mm (+40/-40 mm)
- Drehzahlbereich der Hauptspindel: 25-5000 U/min
- maximale Hauptspindelleistung: 35 kW
- maximales Hauptspindeldrehmoment: 370 Nm
- Drehzahlbereich der Gegenspindel: 35-7000 U/min
- maximale Gegenspindelleistung: 32 kW
- maximales Gegenspindeldrehmoment: 200 Nm
- maximaler Spindeldurchmesser: 68 mm
- Spindelbohrung: 79 mm
- Anzahl angetriebener Werkzeuge auf Lager: 12 Stk.
- maximale Drehzahl der angetriebenen Werkzeuge: 4500 U/min
- Achsabstand: 635 mm
- maximaler Griffdurchmesser: 250 mm

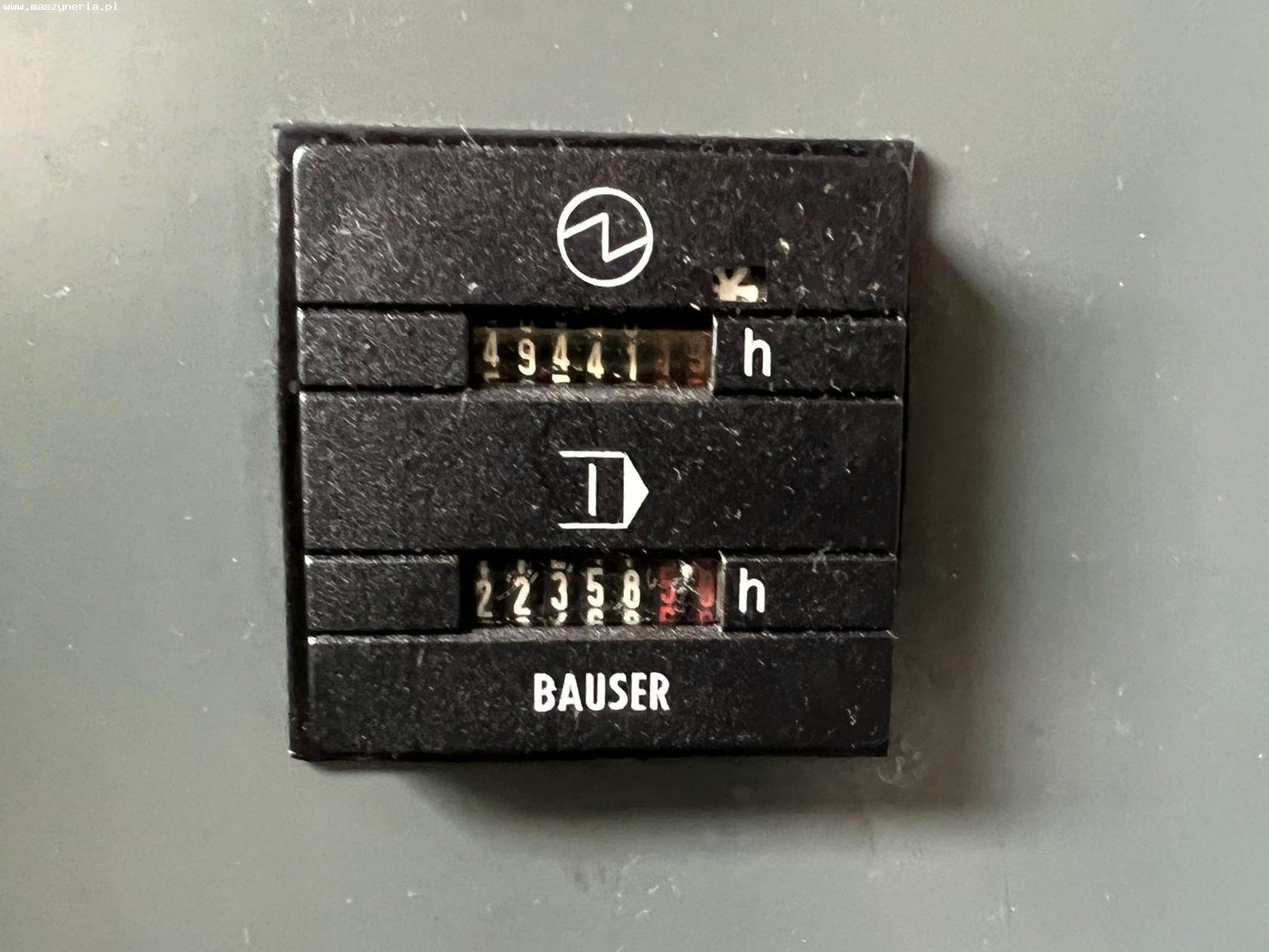

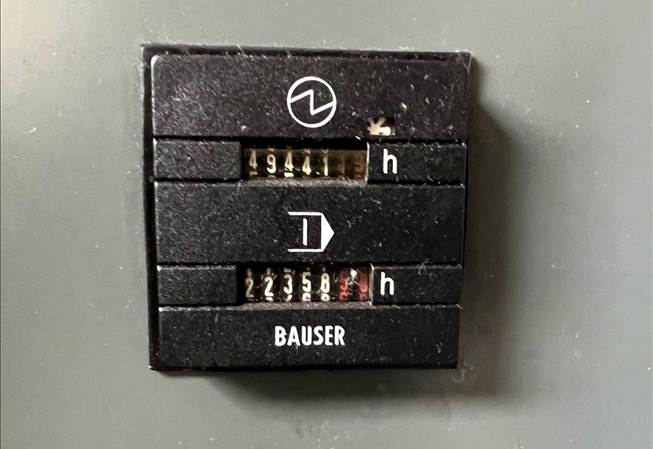

- Betriebsstunden: 22358 h
- Abmessungen (Länge x Breite x Höhe): 3500 x 2350 x 3500 mm
- Abmessungen der Transportmaschine (Länge x Höhe): 3500 x 2180 mm
- Breite der Transportmaschine (mit Tischplatte): 2400 mm
- Breite der Transportmaschine (ohne Tischplatte): 1900 mm
- Abmessungen des Stangenladers (Länge x Breite x Höhe): 3700 x 1200 x 1650 mm
- Gesamtgewicht der Maschine CTX 420 V6 LINEAR : 7000 kg


Ausstattung der Drehmaschine CTX 420 V6 LINEAR

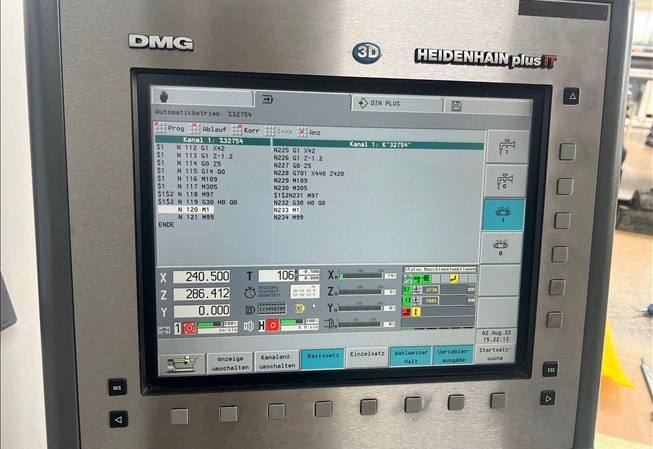

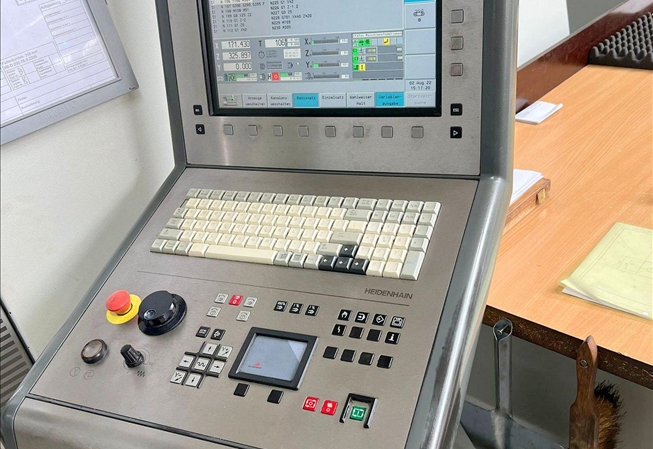

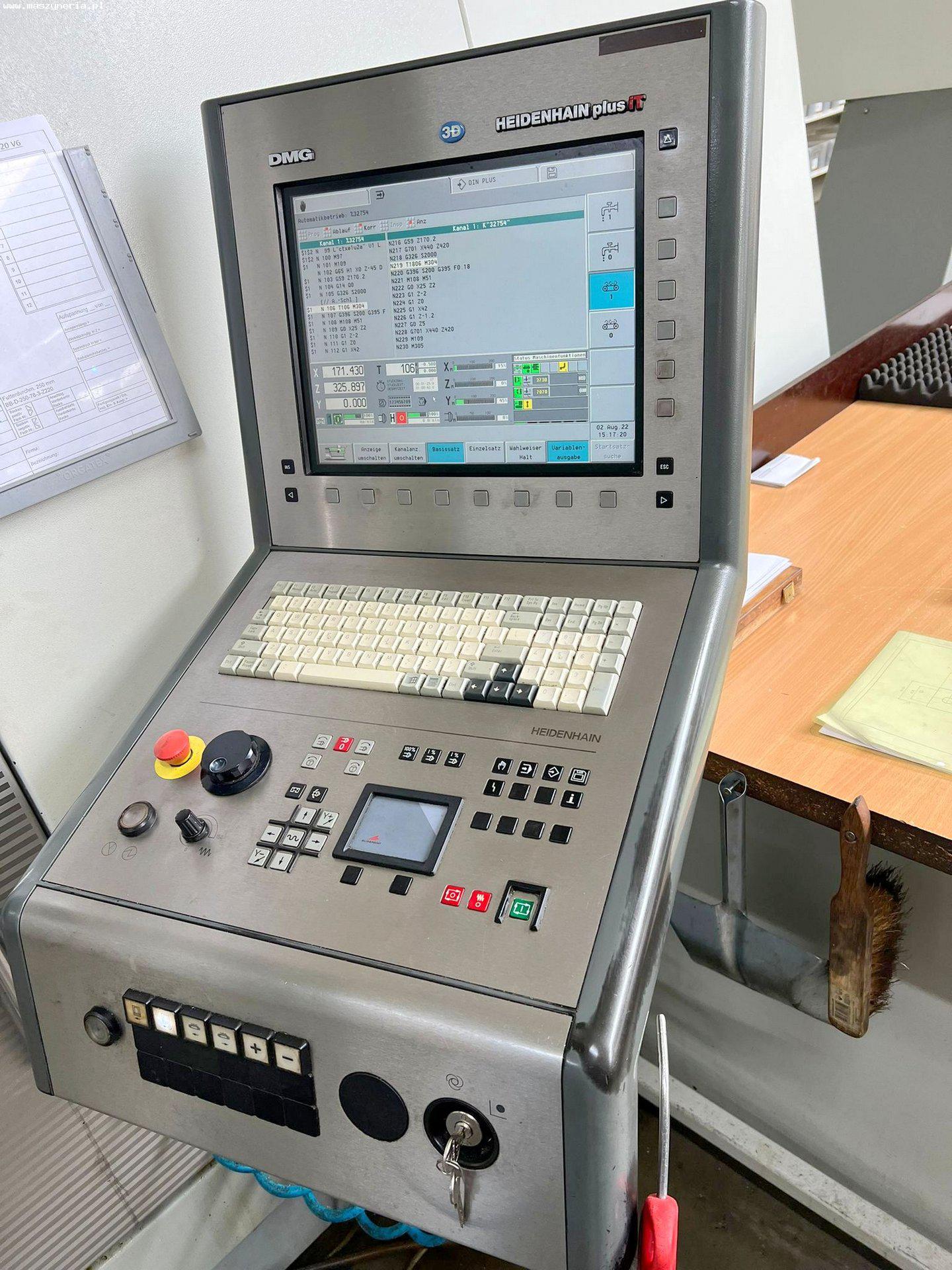

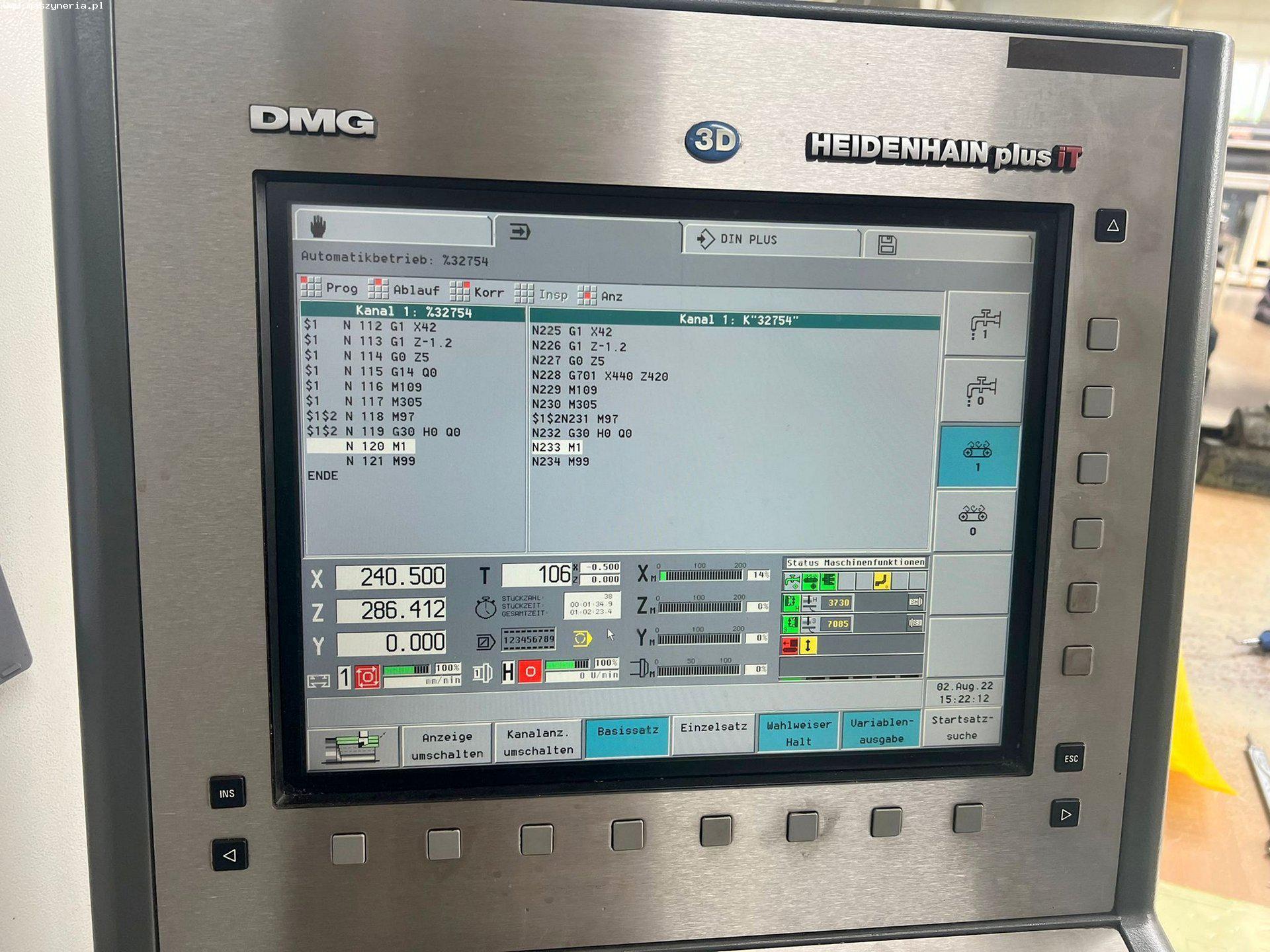

- CNC-Steuerung: HEIDENHAIN plus iT

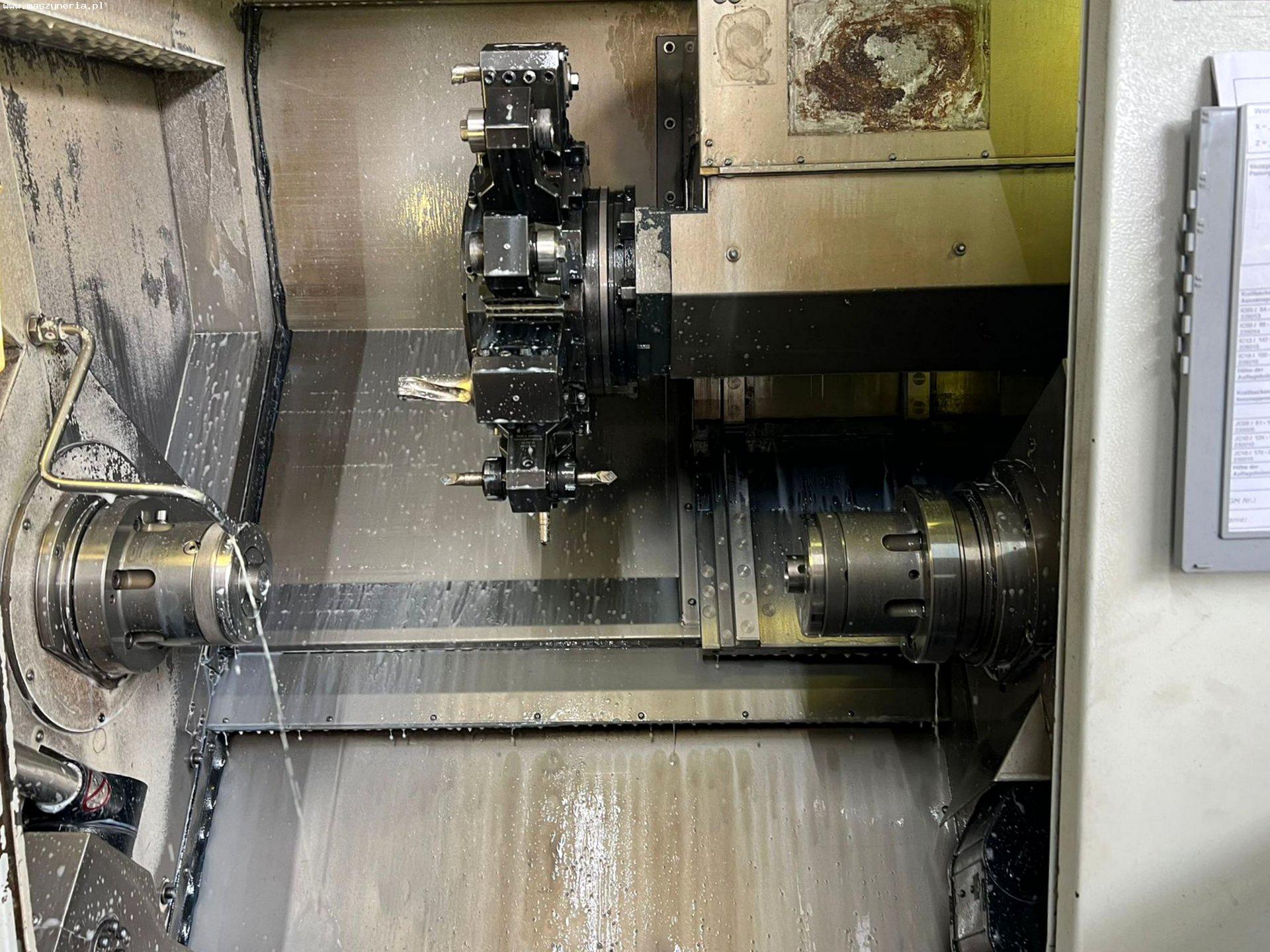

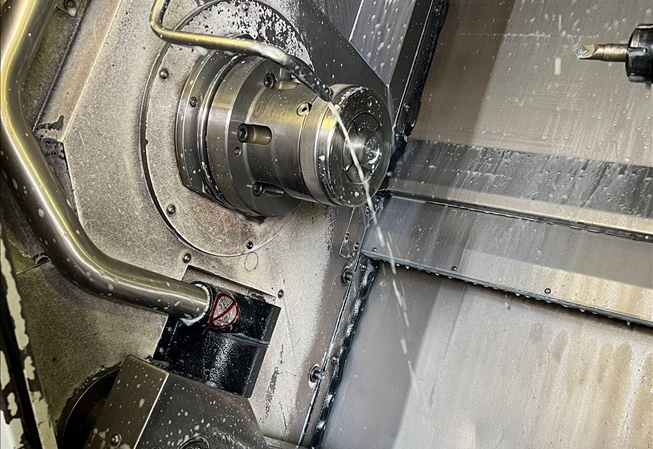

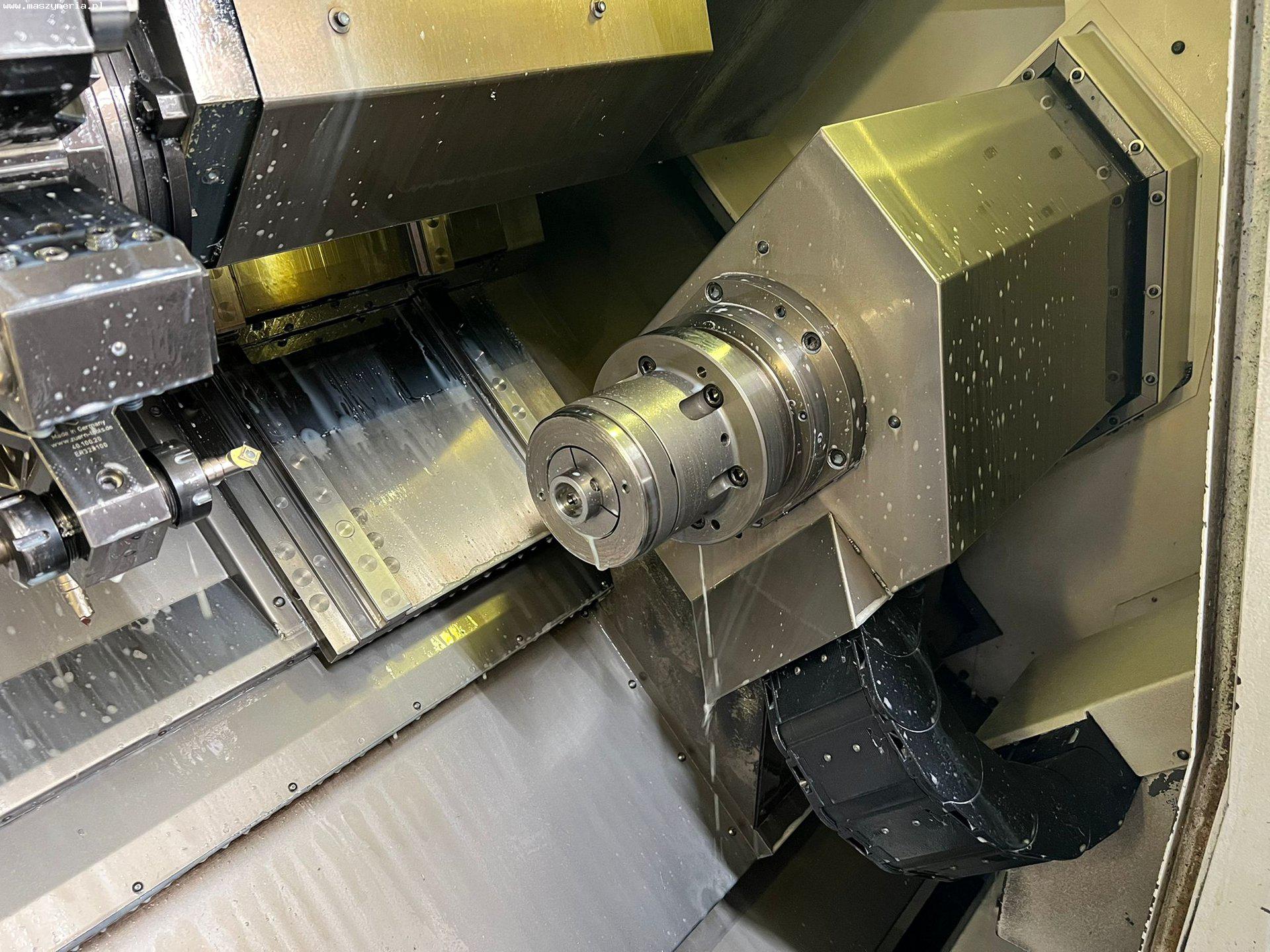

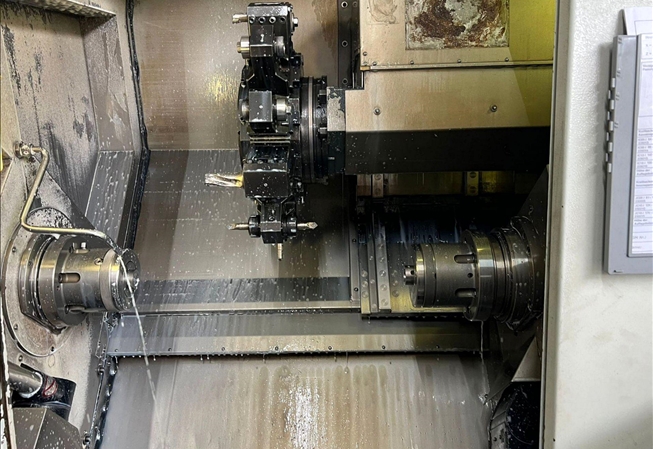

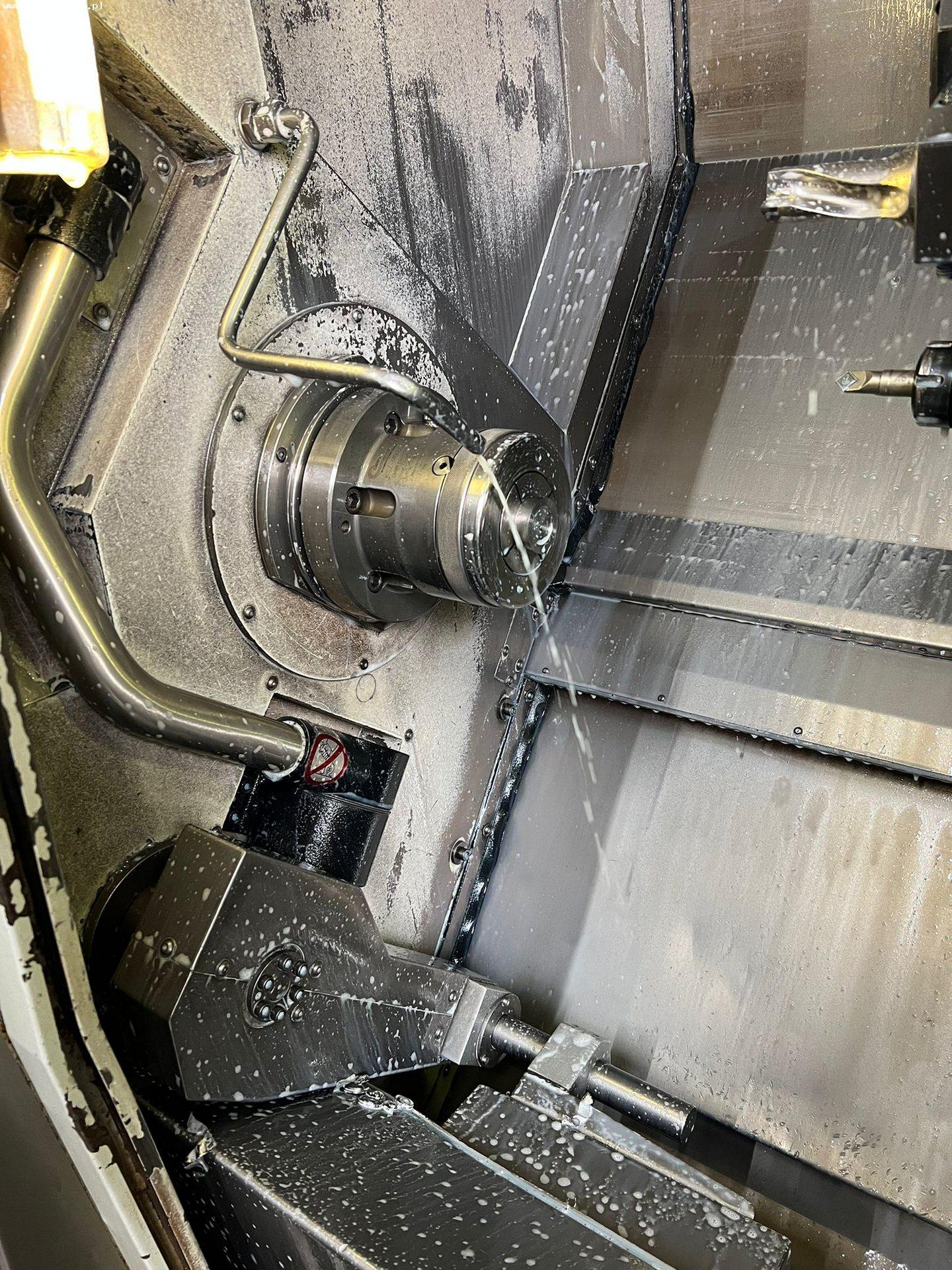

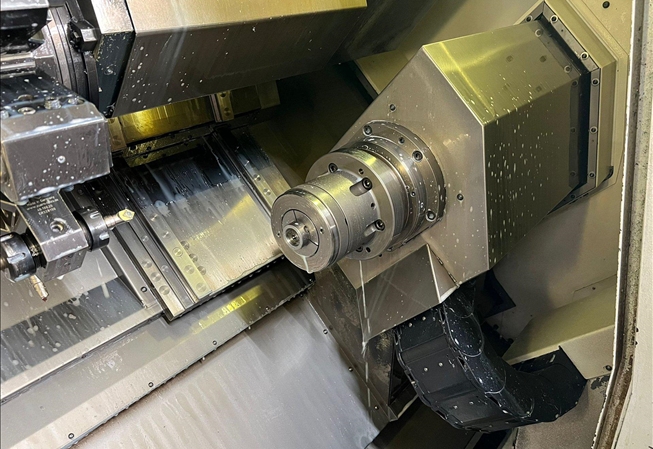

- Gegenspindel
- Y-Achse
- Werkzeugmesstaster
- Bar

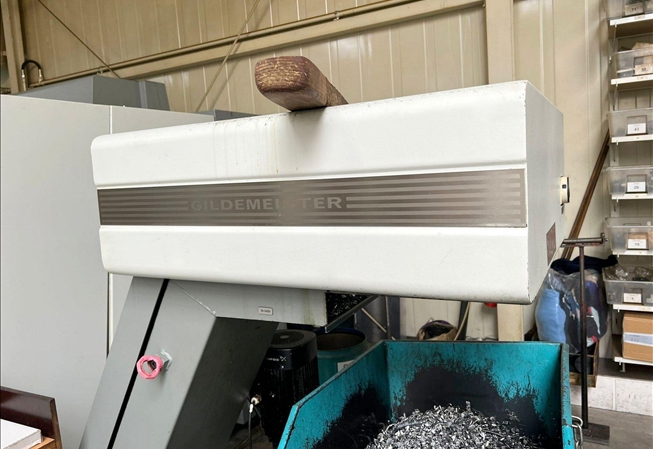

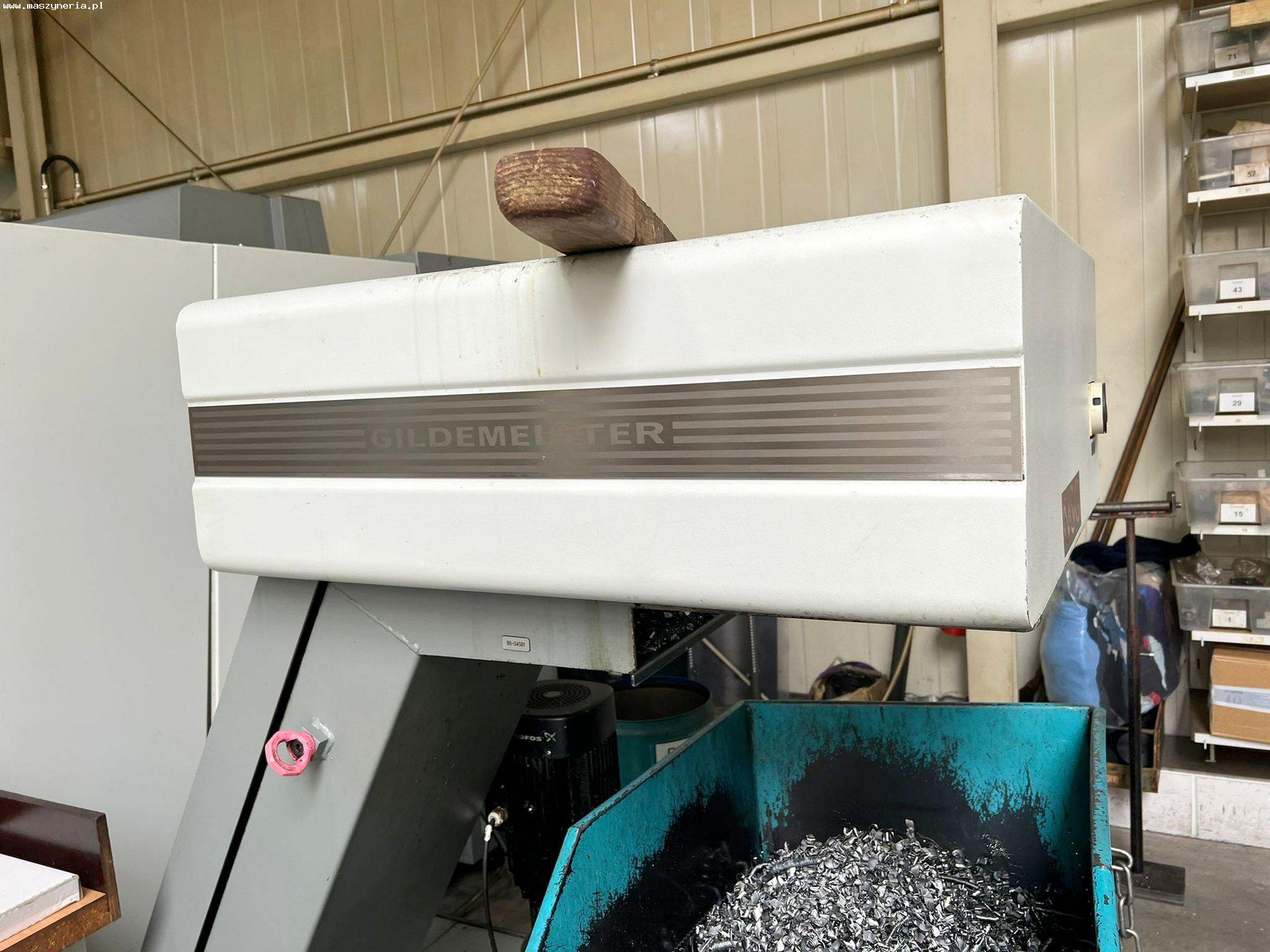

Feeder - Späneförderer

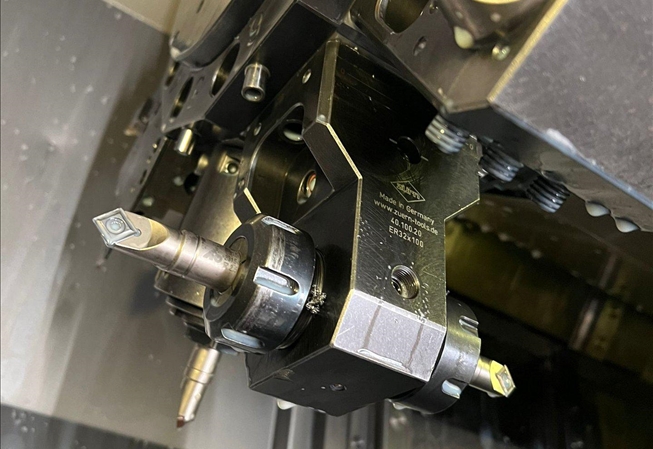

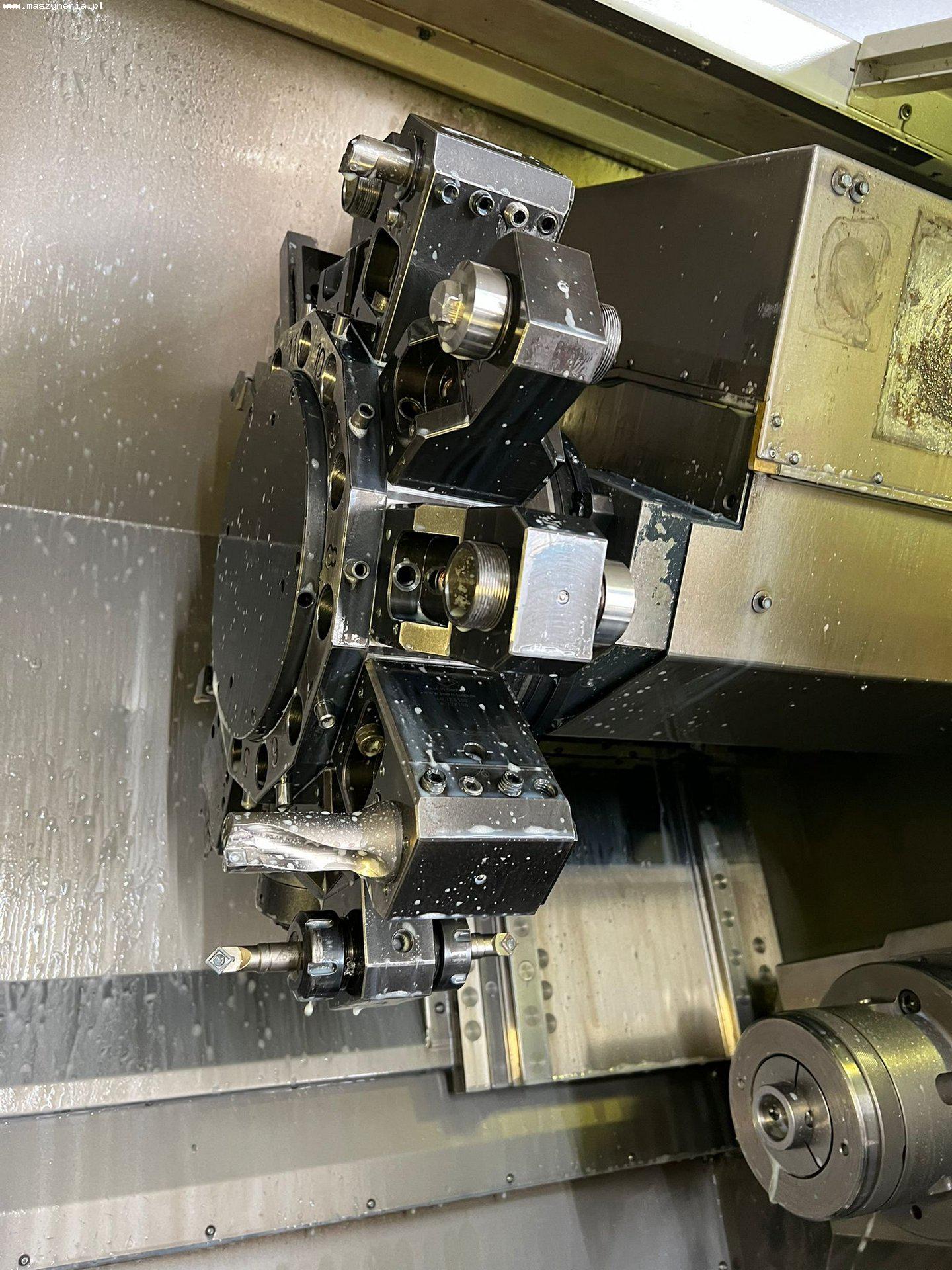

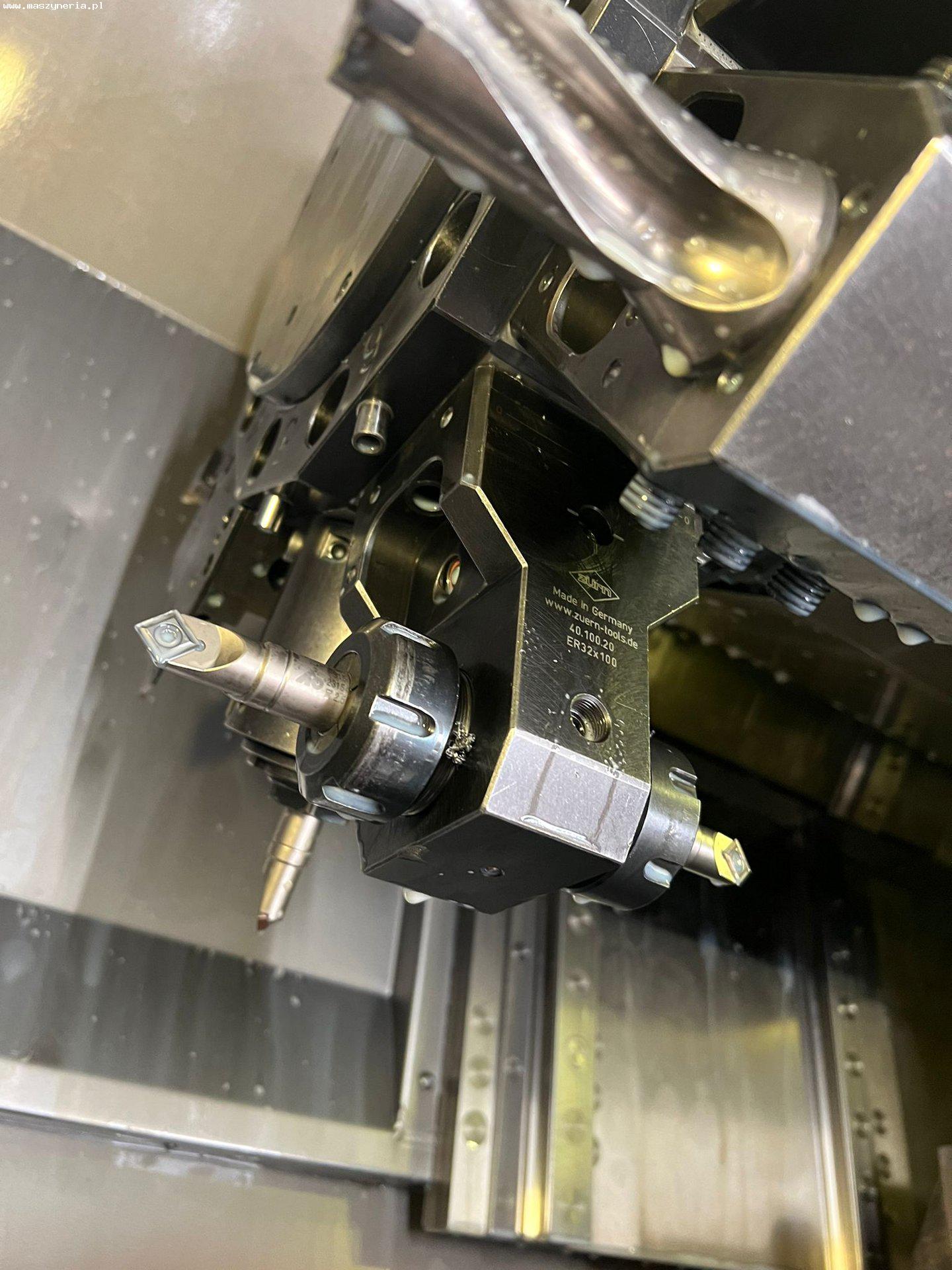

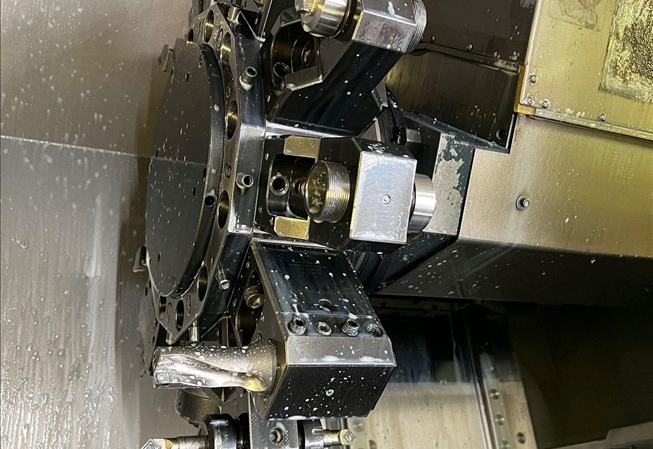

- angetriebene Werkzeuge in Werkzeughaltern (4 Stk.)
- Werkzeughalter: VDI 40 (2 Stk.)

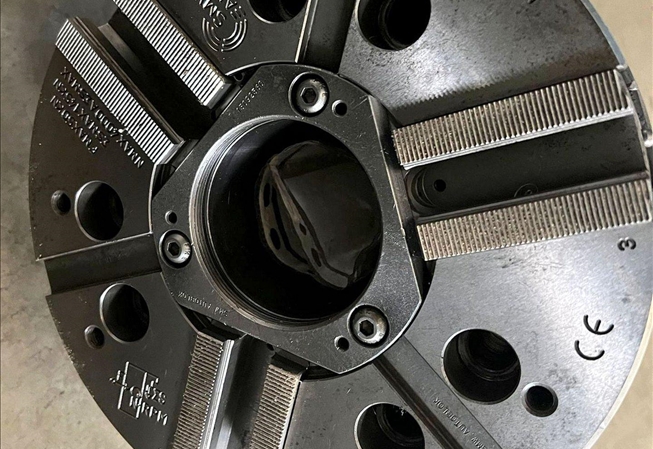

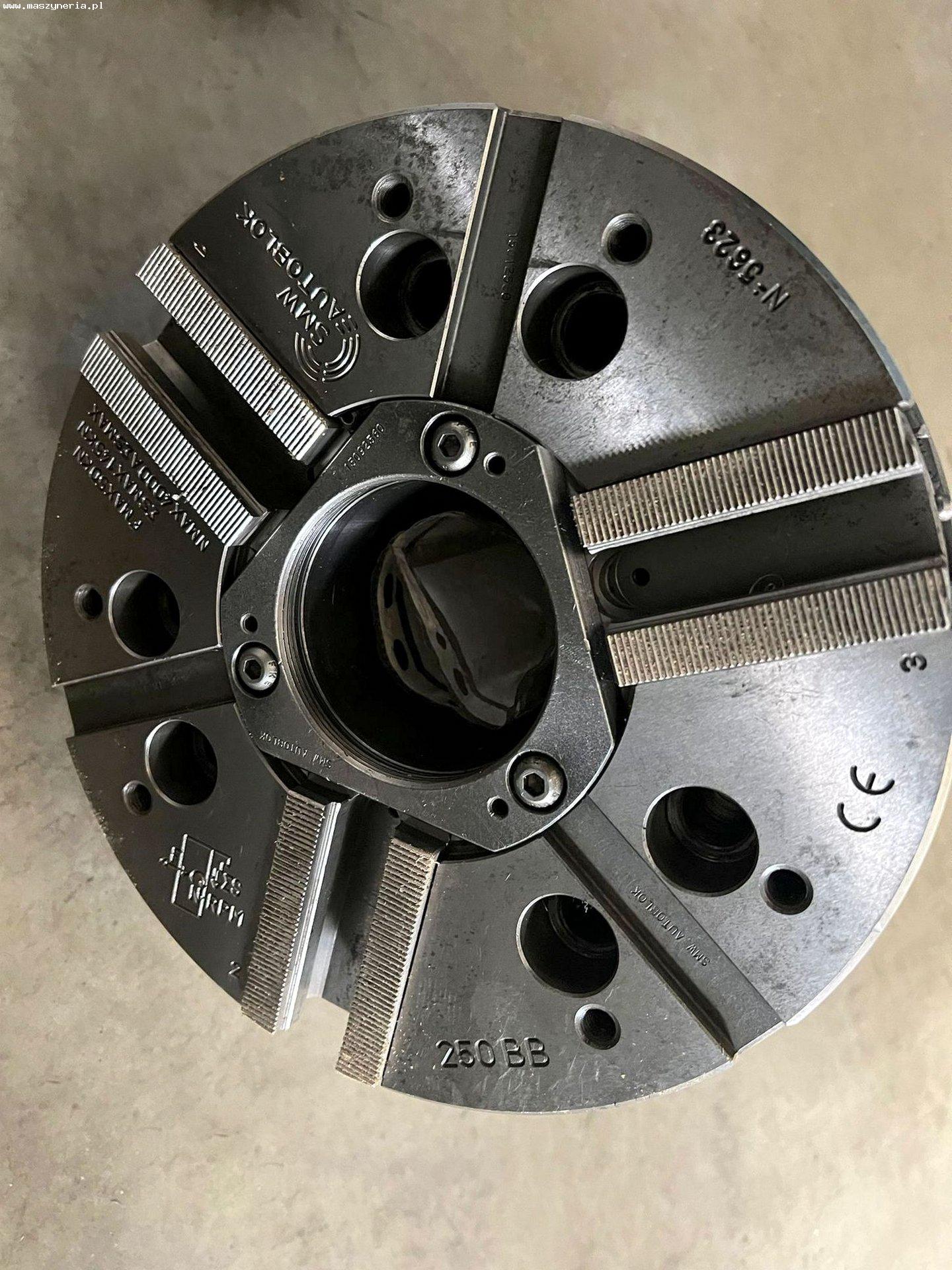

- 3-Backen-Pneumatikfutter
